Verfasst am: 15.02.2013, 10:52
Titel: Überlapp in Kugelkoordinaten
|
 |
Hallo zusammen!
Ich habe eine geometrische, mathematische Herausforderung
Gegeben sei eine Kugel mit den sphärischen Koordinaten Breite theta und Länge phi. Weiterhin gegeben sind zwei Kugelausschnitte (Kugelkappen bzw. Subaperturen), deren Mittelpunkte phi1, phi2, theta1, theta2 sowie deren Durchmesserwinkel alpha1 = alpha2.
Diese Kugelkappen sind so angeordnet, dass sich ein bestimmter Überlapp einstellt. Entlang des Großkreises, der beide äußeren "Berührpunkte" der Kugelkappen miteinander verbindet, sollen x äquidistante Punkte gesetzt werden.
Gesucht sind deren Kugelkoordinaten phi_i, theta_i.
Mir fehlt da leider der Ansatz. Kann mir da jemand helfen?

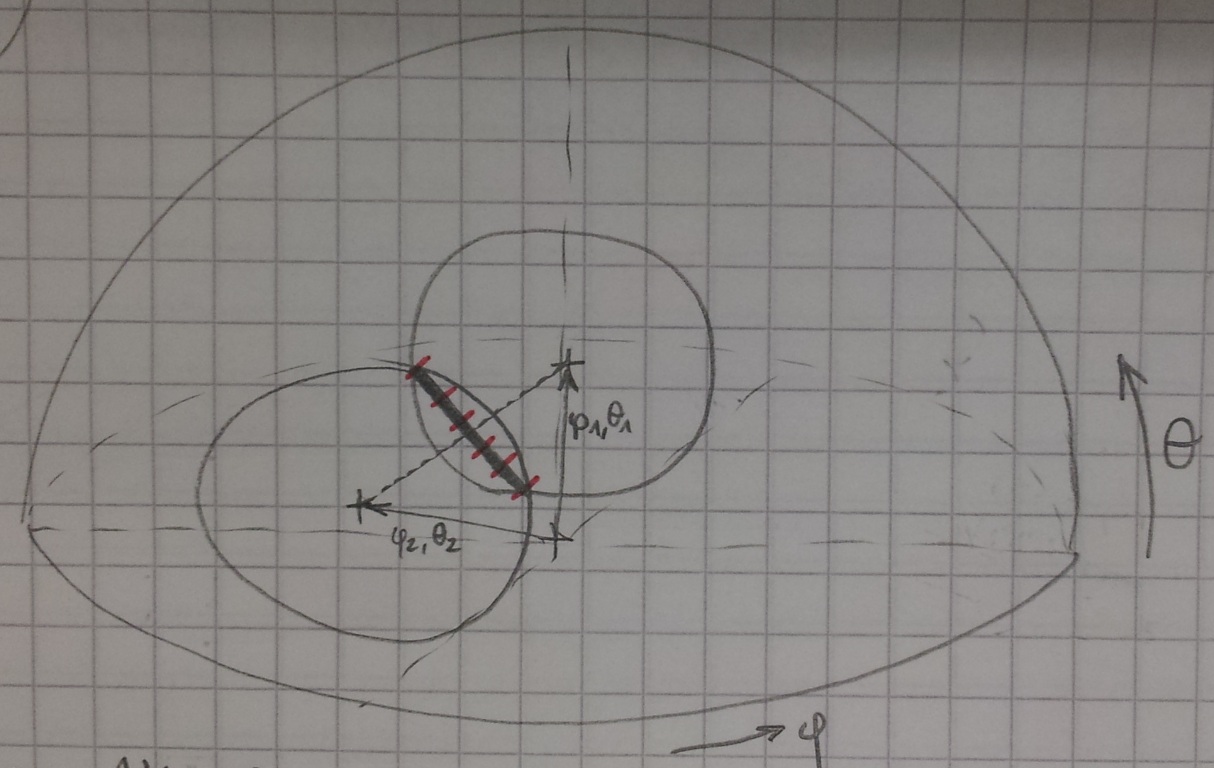

| Beschreibung: |
|
Download |
| Dateiname: |
20130215_105111.jpg |
| Dateigröße: |
180.75 KB |
| Heruntergeladen: |
705 mal |
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 15.02.2013, 12:01
Titel: Re: Überlapp in Kugelkoordinaten
|
|
Hallo Buhmann,
Was hast Du denn bisher versucht und welche Grundlagen hast Du? Da sich das nach einer Hausaufgabe anhört, solltest Du ein dazugehöriges Skript haben.
Als Physiker würde ich zunächst das Problem vereinfachen, indem ich die Koordinaten so drehe, dass die gesuchte Verbindungslinie am Äquator liegt. Das Bestimmen der Schnittpunkte ist dann einfacher und die dazugehörigen Breitengerade der gesuchten Punkte sind alle gleich. Zum Schluß werden die Koordinaten wieder zurück transformiert.
Gruß, Jan
|
|
|
|
| Buhmann |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 30
|
|
|
|
Anmeldedatum: 25.05.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2012b
|
|
|
|
|
|
|
Verfasst am: 18.02.2013, 07:54
Titel:
|
|
Hi Jan.
Danke für die schnelle Antwort.
Nein, eine Hausaufgabe ist das nicht, bin bereits im Job. Hab das nur versucht, das möglichst verständlich zu beschreiben
Im Prinzip geht's mir nicht um die Linie, sondern darum, ein Raster von Punkten in Kugelkoordinaten in den Überlappbereich zu legen. Die auf dem Bild markierten Punkte sind nur ein vereinfachtes Beispiel, was aber schon genügen würde.
Das mit dem Drehen würde gehen. Allerdings brauche ich die Koordinaten der gesuchten Punkte in globalen Kugelkoordinaten, d.h. ich müsste alles wieder zurückdrehen, was dann wieder mit Koordinatentrafos zw. sphärischen und kartesischen Koordinaten verbunden wäre.
|
|
|
|
|
|
|
