Verfasst am: 19.09.2015, 23:06 Titel: Überschreiben der 2. Y-Achse bei Plotyy

Hallo Zusammen,

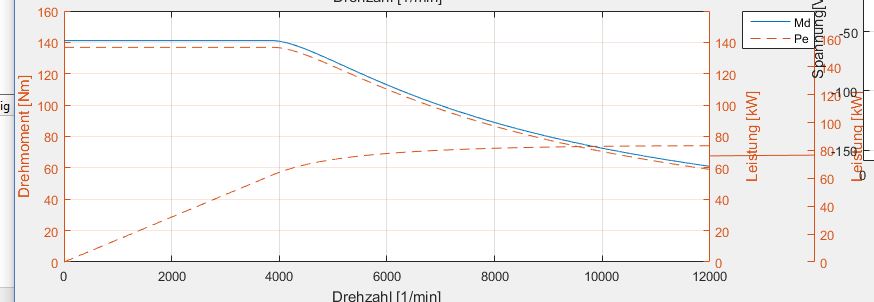

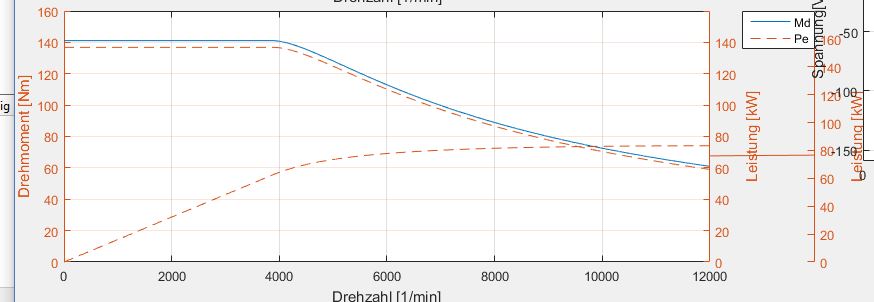

Ich habe ein Diagramm mit plotyy erstellt. Nun möchte ich mit leicht abgeänderten Ausgangsvariablen das Diagramm nochmal darstellen, den alten Plot aber nicht überschreiben, sondern den neuen Plot einfach in gestrichelter Form hinzu fügen. Das funktioniert auch alles soweit, die xAchse und die 1. yachse passt er auch richtig an, nur die 2. yachse erstellt er einfach nochmal und setzt sie rechts neber die 2.yachse aus dem ersten plot. diese soll er ja aber einfach mit den neuen grenzen überschreiben. Hat hier jemand eine Idee?#

Code:

axes(handles.Drehmoment);
[AX,H1,H2]=plotyy(handles.Drehmoment, x, Mi ,x, Pe );
legend(handles.Drehmoment, {'Md', 'Pe'} , 'Location' , 'NorthEastOutside' );
xlabel(handles.Drehmoment,'Drehzahl [1/min]');
set(handles.Drehmoment, 'LineWidth', 0.5)
set(handles.Drehmoment, 'XGrid', 'on')
set(handles.Drehmoment, 'YGrid', 'on')
AX(1).YLabel.String='Drehmoment [Nm]';
AX(2).YLabel.String='Leistung [kW]';
H1.LineStyle = '--';
H2.LineStyle = '--';
set(AX(1), 'YTick',[0:20:ceil(max(Mi)/20)*20+20])
set(AX(2), 'YTick',[0:20:ceil(max(Mi)/10)*10+10])
set(AX(1), 'YLim',[0 ceil(max(Mi)/20)*20+20])
set(AX(2), 'YLim',[0 ceil(max(Mi)/20)*20+20])
set(AX(1), 'XLim',[0 nmax])
set(AX(2), 'XLim',[0 nmax])
end

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

40.39 KB

Heruntergeladen:

336 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 20.09.2015, 23:10 Titel: Re: Überschreiben der 2. Y-Achse bei Plotyy

Hallo,

Zitat:

Ich habe ein Diagramm mit plotyy erstellt. Nun möchte ich mit leicht abgeänderten Ausgangsvariablen das Diagramm nochmal darstellen, den alten Plot aber nicht überschreiben, sondern den neuen Plot einfach in gestrichelter Form hinzu fügen.

plotyy erzeugt zwei AXES-Objekte. Wenn Du in beide noch etwas zusätzlichen zeichnen möchtest, mache das mit zwei plot Befehlen in die jeweilige AXES. Zum Einfügen nochmal plotyy zu verwenden, ist zu viel, wie Du siehst.

Gruß, Jan
