Übertragungsfunktion aus einem Simulinkmodel generieren |
|
| Artemon |
Forum-Anfänger
|
 |
Beiträge: 19
|
|
|
|
Anmeldedatum: 02.06.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 22.07.2010, 12:47
Titel: Übertragungsfunktion aus einem Simulinkmodel generieren
|
 |
Hallo Matlabfreunde,
ist es möglich ausgehend aus dem Simulinkmodel eine Übertragungsfunktion generieren?
Frage 2:
Ich habe 10te Version von Matlab. Beim Versuch die Ü-Funktionen mit dem Befehl tf einzugeben kriege ich andauernd fehlermeldungen, in der Literatur ist aber die funktion tf für das Erstellen der Ü-Funktionen zuständig.????? Danke.
|
|
|
|
|
|
| Gast |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.07.2010, 12:55
Titel:
|
|
Das das Simulationsmodell dir eine Ü-Fkt. liefert kenne ich nicht, soll jedoch ein Matlab COmpiler iwann rauskommen der dass u.U. kann.
Die Syntax für die Ü-Fkt. in Matlab ist folgende, z.B. für einen Tiefpassfilter:
TP = tf([1],[R*C 1])
ohne Semikolon gibt Matlab dir sogar die Fkt aus. Im linken Klammerausdruck stehen die Werte für den Zähler, rechts für den Nenner.
|
|
|
|
| Artemon |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 19
|
|
|
|
Anmeldedatum: 02.06.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.07.2010, 12:58
Titel:
|
|
Genau so gebe ich es ein. Krieg aber Folgendes zurück:
>> H=tf([1],[2 3])
??? Undefined function or method 'tf' for input arguments of type 'double'.
|
|
|
|
| Gast |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.07.2010, 13:04
Titel:
|
|
Hast du die Controll System Toolbox ?
Kannste damit checken:
license('test', 'control_toolbox')
|
|
|
|
| Artemon |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 19
|
|
|
|
Anmeldedatum: 02.06.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.07.2010, 13:04
Titel:
|
|
|
|
|
| Artemon |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 19
|
|
|
|
Anmeldedatum: 02.06.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.07.2010, 13:08
Titel:
|
|
|
Für jede Kleinigkeit ist eine Lizens fällig. (Nachteil Matlab)
|
|
|
|
| Gast |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 22.07.2010, 13:43
Titel:
|
|
|
dann installiere die mal und gib nen Feedback obs geklappt hat.
|
|
|
|
| T_Meister |
Forum-Fortgeschrittener
|
|
Beiträge: 85
|
|
|
|
Anmeldedatum: 14.12.11
|
|
|
|
Wohnort: BS
|
|
|
|
Version: 2013a&b, 2014a&b
|
|
|
|
|
|
|
Verfasst am: 14.12.2011, 15:21
Titel:
|
|
Hallo Leute,

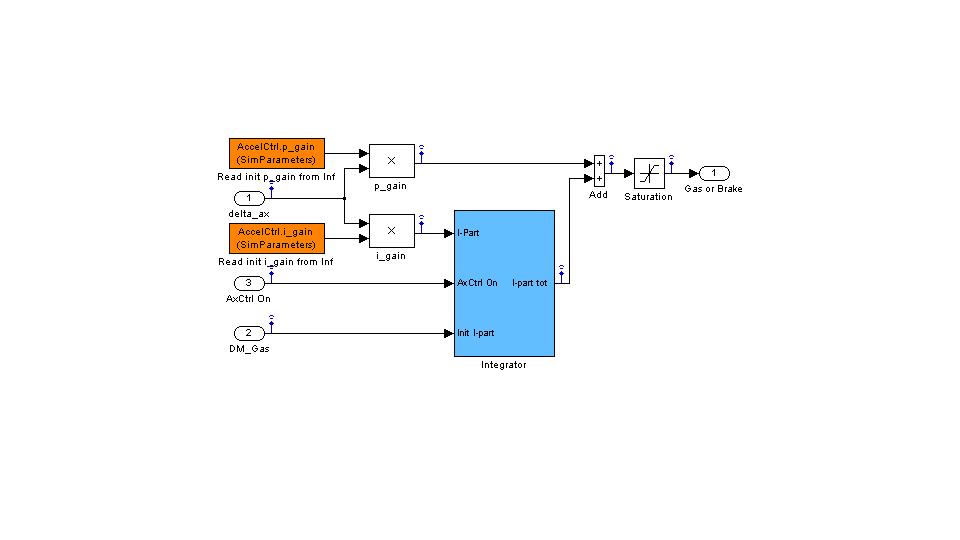

ich bin neu hier und habe eine Frage die in die gleiche Richtung geht. Vielleicht kann mir ja jemand helfen. Die Übertragungsfuktion des angehängten PI-Reglers möchte ich irgendwie auswerten. Das heißt ich möchte eine Funktion haben, so wie man das aus RT-Vorlesungen kennt.
| Beschreibung: |
|
Download |
| Dateiname: |
PI-Regler.JPG |
| Dateigröße: |
25.91 KB |
| Heruntergeladen: |
915 mal |
|
|
|
|
|
|
|
