Übertragungsfunktion des geschl. Regelkreises aufstellen



christoph292
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 28.05.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.05.2014, 07:17     Titel: Übertragungsfunktion des geschl. Regelkreises aufstellen
  Antworten mit Zitat
Morgen,
wie der Titel schon sagt will ich die Übertragungsfunktion eines geschlossenen Regelkreises aufstellen.

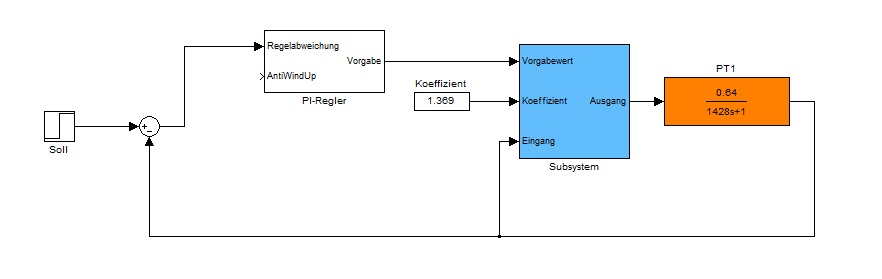

An sich stellt das eigentlich kein Problem für mich da, jedoch will mir das bei diesem einfachen Regelkreis (siehe Anhang) nicht gelingen.

Er besteht aus einem einfachen PI-Regler und einer PT1-Strecke. Das Problem stellt nun die Berechnung dazwischen dar.
Diese besitzt folgende Formel:
 Ausgabe = \frac{2}{3} \times Koeffizient \times (2+Koeffizient\times 3.5\times (Eingang-30))\times Vorgabewert^{2}

Sie ist also abhängig von der Vorgabe des Reglers sowie vom Ausgang der Strecke und genau diesen Zusammenhang bekomm ich nicht in die Übertragungsfunktion.
In Simulink kann ich es einwandfrei simulieren, allerdings finde ich keine Möglichkeit wie ich die Übertragungsfunktion des Ganzen aufstellen kann.
Über den üblichen Weg der Differenzengleichung komm ich zu keinem Ergebnis da der Ausgang der Regelstrecke immer von sich selbst abhängig ist.

Hat jemand eine Idee oder kann mir einen Tipp geben?

Danke schonmal für die Hilfe

Gruß,
Christoph
