Übertragungsfunktion eines gekoppelten Zweimassenschwingers |
|
| pr0.motion |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 10.07.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 18.07.2015, 00:57
Titel: Übertragungsfunktion eines gekoppelten Zweimassenschwingers
|
 |
| |
 |
 |
Hallo Liebe Forummitglieder,
ich bin neu hier und würde mich sehr freuen wenn mir jemand behilflich sein könnte.
Folgendes Problem habe ich:
Ich habe anhand meines physikalischen Ersatzmodells und den Kräftegleichgewichten ein Simulinkmodell erstellt. Nun möchte ich dessen Regler gerne nach symmetrischem Optimum auslegen bzw. die Verstärkungen und Zeitkonstanten ermitteln.
(Alternativer Vorschlag wäre mgl.)
Ich tue mir seit Tagen leider schwer, aus diesem Modell die ÜF zu bilden. Ich habe durch die Kopplung beider Massen:
Einmal x1,x1_punkt,x1_punktpunkt und x2,x2_punkt,x2_punktpunkt. Dabei bin ich mir unsicher nach welchem "x" aufgelöst wird, bzw ob eines der "x" durch Umstellen eliminiert wird. Zudem bin ich mir unsicher welche Größen als Eingang bzw. Ausgang zu sehen sind. Stehen die Größen (Kräfte) die Links des Subsystems sind alle als Eingang bei der Differentialgleichung und die rechten als Ausgang ?
Das Modell und ein Ansatz der Berechnung ist dem Anhang zu entnehmen.
Herzlichen Dank im Voraus.
| Beschreibung: |
|
Download |
| Dateiname: |
Sub Rückstellkraft.png |
| Dateigröße: |
134.95 KB |
| Heruntergeladen: |
599 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

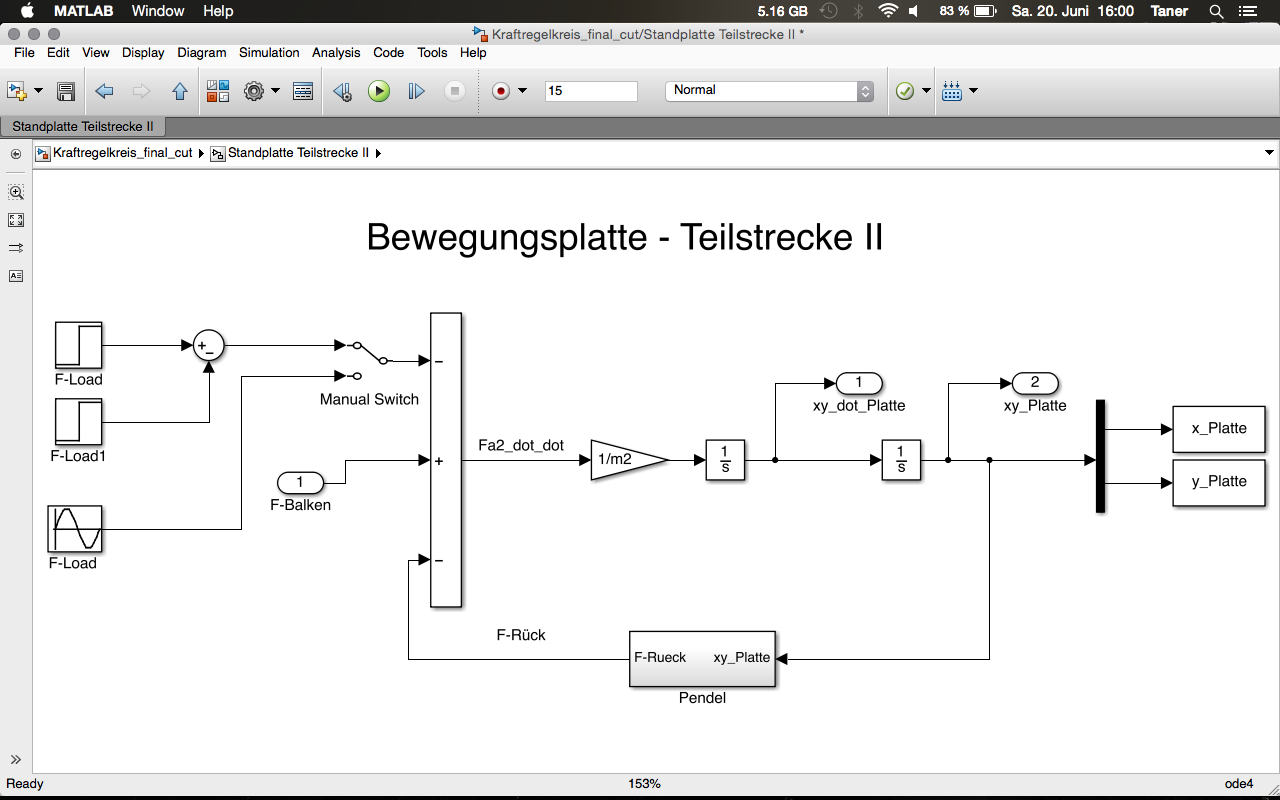

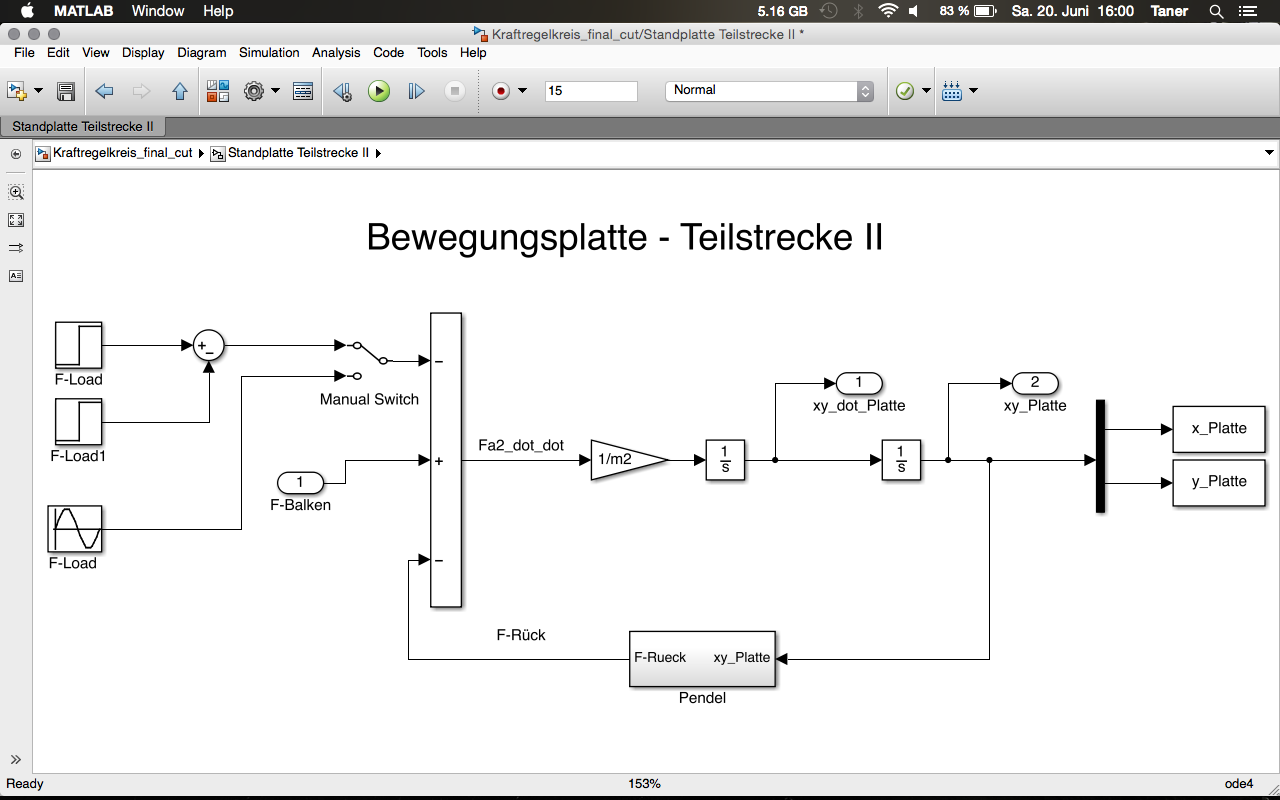

Sub Standplatte.png |
| Dateigröße: |
137.45 KB |
| Heruntergeladen: |
602 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

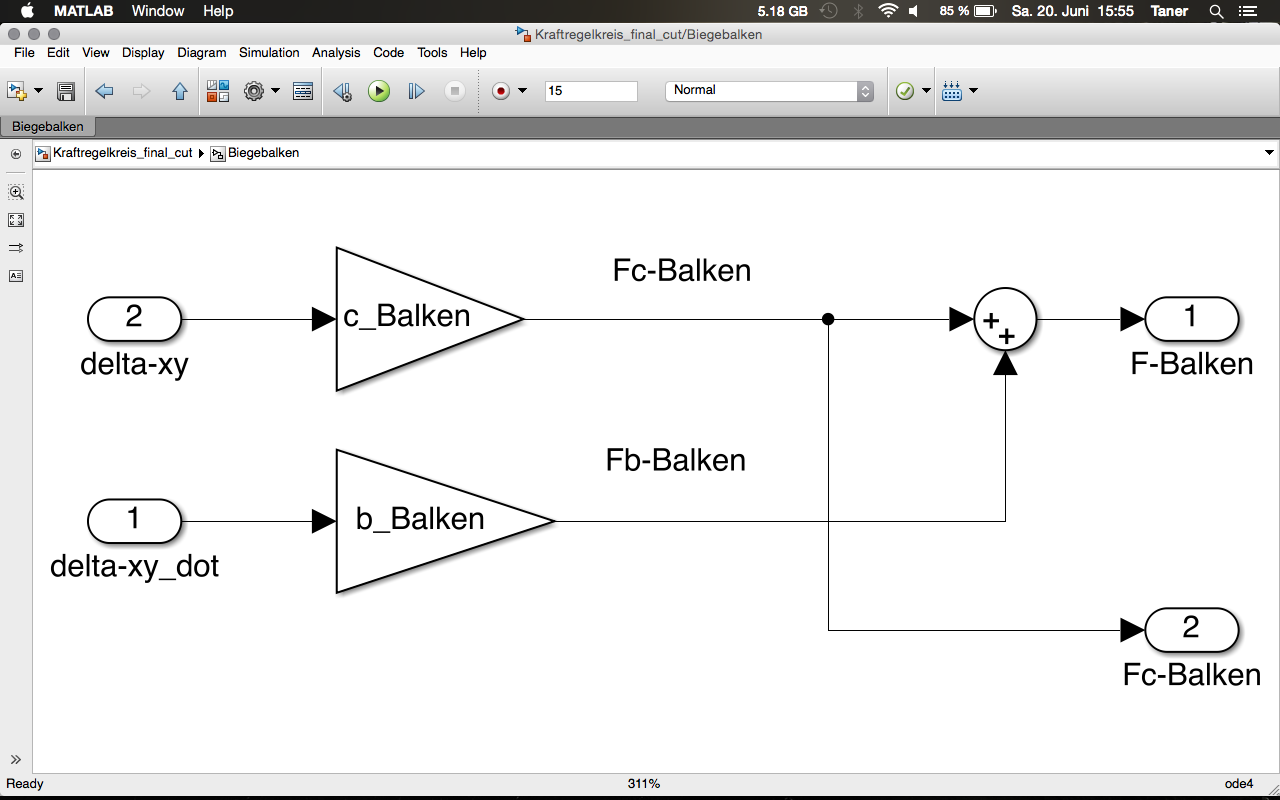

Sub Biegebalken.png |
| Dateigröße: |
141.46 KB |
| Heruntergeladen: |
593 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

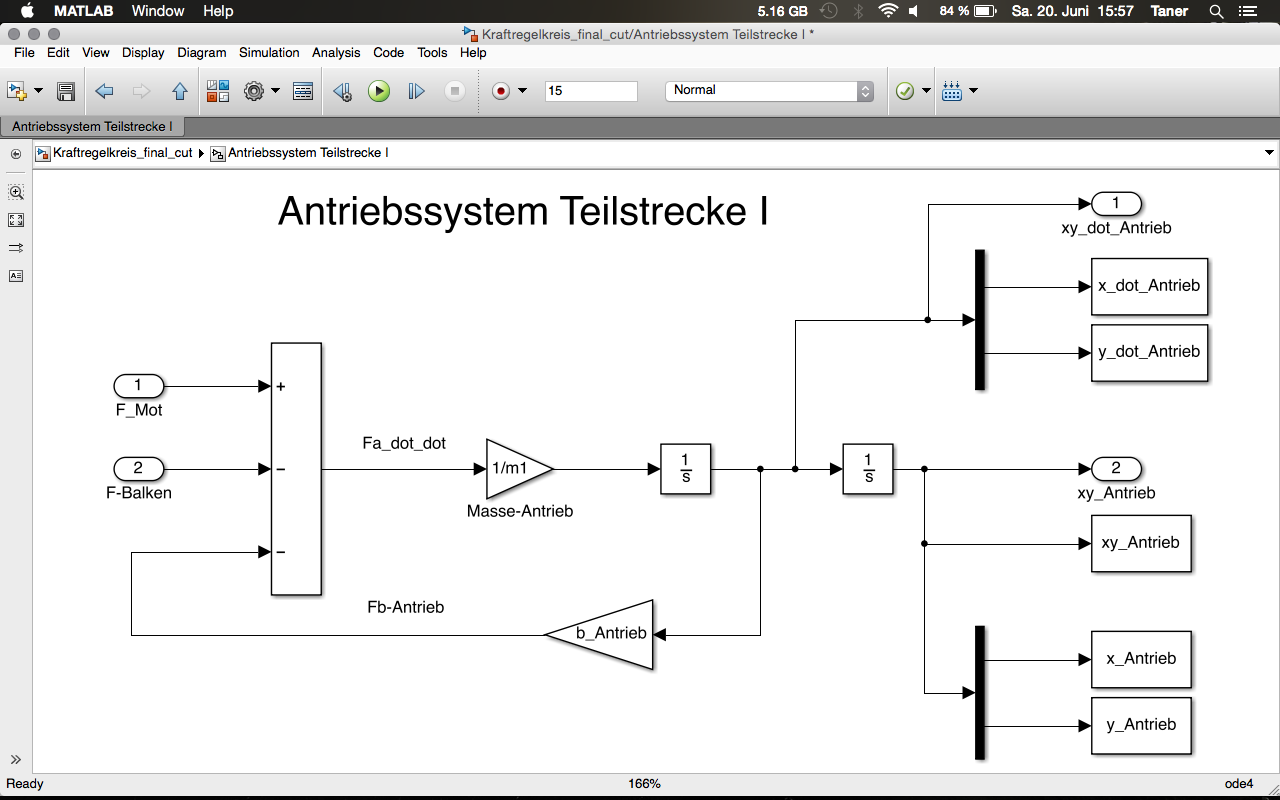

Sub Antriebssystem.png |
| Dateigröße: |
143.21 KB |
| Heruntergeladen: |
631 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

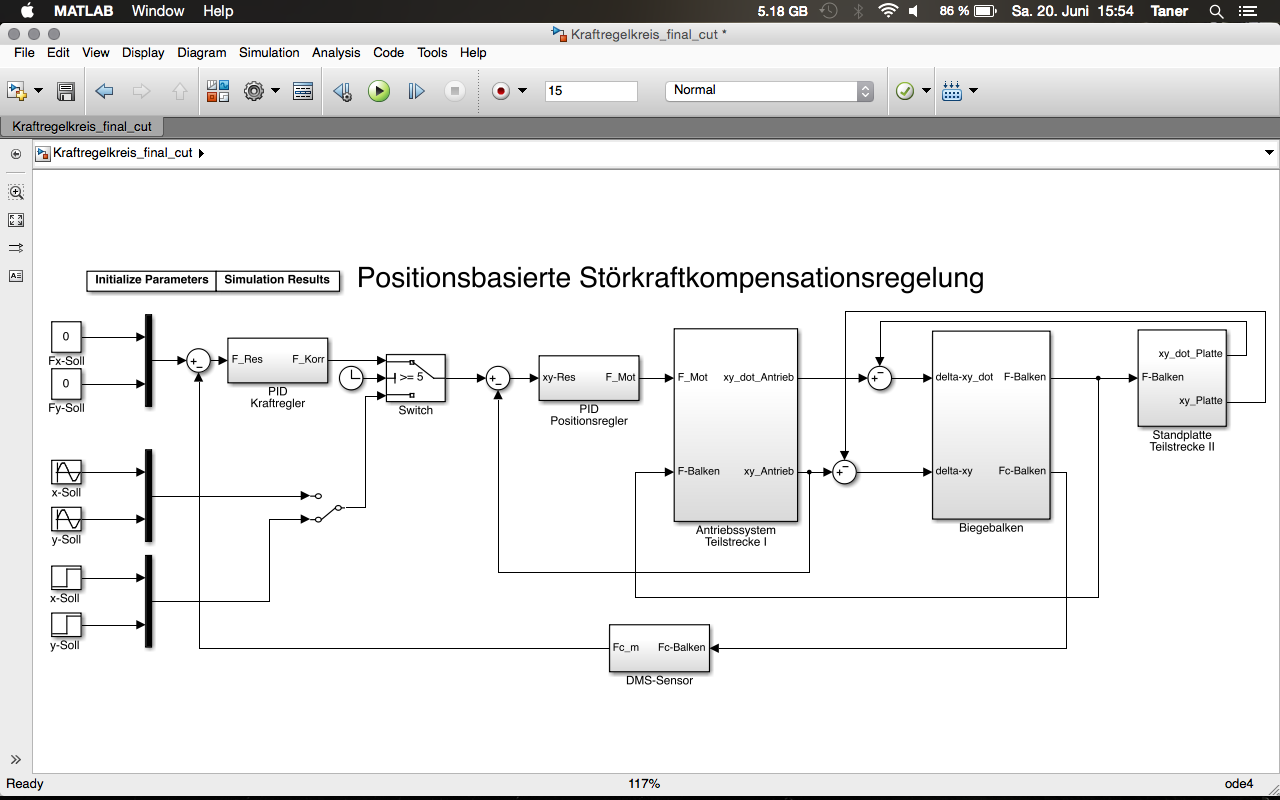

Gesamtsystem.png |
| Dateigröße: |
149.52 KB |
| Heruntergeladen: |
611 mal |
|
|
|
|
|
|
| ch3ft0ny |
Forum-Anfänger
|
|
Beiträge: 12
|
|
|
|
Anmeldedatum: 20.09.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.07.2015, 12:41
Titel:
|
|
|
Hi, hast du auch eine Skizze des Modells mit den Massen, Steifigkeiten usw.
|
|
|
|
|
|
|
