Titel: Übertragungsfunktion Gleichstrommaschine
|
 |
| |
 |
 |
Hallo,
für die Uni soll ich eine Systemidentifikation durchführen. Dabei soll das Modell eines Gleichstrommotors mit elastischer Kopplung bestimmt werden. die Kopplung sitzt zwischen Antriebsmaschine und Arbeitsmaschine. Dabei soll die Ankerspannung die Eingangsgröße und die Drehzahl der Antriebsmaschine die Ausgangsgröße sein.

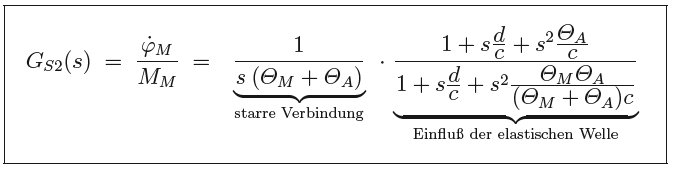

Ich habe eine Übertragungsfunktion gefunden (s.A.), die das Verhalten zwischen dem Drehmoment der Antriebsmaschine und der Drehzahl der Antriebsmaschine unter Berücksichtigung der elastischen Kopplung beschreibt.
Nun habe ich mir gedacht ich könnte die Übertragungsfunktion zwischen der Ankerspannung und dem Drehmoment der Antriebsmaschine aufstellen. Allerdings bekomme ich die Transformation in den Bildbereich nicht hin. Kann mir jemand die Übertragungsfunktion zwischen Ankerspannung und Motordrehmoment aufzeigen?
Gruß
Robin
| Beschreibung: |
|
Download |
| Dateiname: |
bertragungsfunktion.PNG |
| Dateigröße: |
9.8 KB |
| Heruntergeladen: |
466 mal |
|
|
|
|
|
|
