Übertragungsfunktion mit veränderlichen Koeffizenten |
|
| testnickname |
Forum-Anfänger
|
 |
Beiträge: 11
|
|
|
|
Anmeldedatum: 07.05.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 22.07.2014, 12:52
Titel: Übertragungsfunktion mit veränderlichen Koeffizenten
|
 |
| |
 |
 |
Hallo,
ich habe ein Problem mit Simulink.
Mein System ist eine Regelschleife die als Eingang einen Sollverlauf (MAtrix mit Zeit in 1. Spalte / Werte in 2. Spalte) hat. Der Regler soll mir den Eingang für die Übertragungsfunktion ausgeben.
Der Regler hat als Eingang den Sollverlauf minus den Ist-Verlauf.

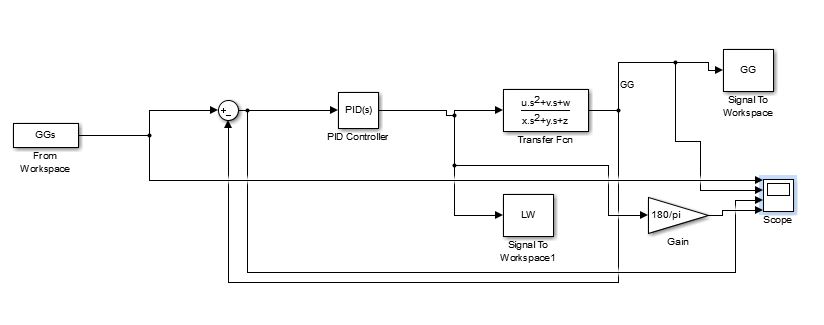

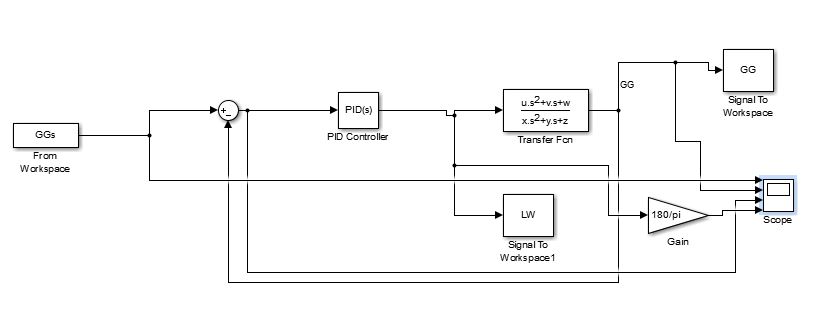

im Anhang sieht man mein System.
Mein Problem ist, dass meine Übertragungsfunktion nicht konstante Koeffizienten hat.
Diese habe ich als Vektoren u,v,w für Zähler und x,y,z für Nenner bestimmt und im Workspace in Matlab stehen (alle im 1xlength(Eingangssignal) Format).
Wie kann ich diese Vektoren in die Transfer Function schreiben, dass die richtigen Koeffizienten für den jeweiligen Sollwert genommen wird.
Wenn ich die Vektornamen einfach in die Transfer Function schreibe kommt dass falsche Ergebnis raus, denn nach der ÜF ist das Signal konstant 0.
Ich hoffe man versteht mein Problem
wär toll wenn mir jemand helfen kann.
MfG
testnickname
| Beschreibung: |
|
Download |
| Dateiname: |
System.JPG |
| Dateigröße: |
28.75 KB |
| Heruntergeladen: |
427 mal |
|
|
|
|
|
|
|
|
|
