Beschriftung der x-Achse mit Daten skallieren


Gast_139

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.11.2016, 10:02     Titel: Beschriftung der x-Achse mit Daten skallieren
  Antworten mit Zitat
Hallo,

ich möchte eine x-Achse mit Daten skallieren. Mein Ansatz lautet:
Code:

startDate = datenum('Jun-01-2008');
endDate = datenum('Jul-01-2008');

%  i ist eine Zwischenvariable, um den betrachtete Zeitraum ,,herauszufiltern''
% Hierbei ist testDates ein Double-Array, über eine Zeitangabe vom 01.01.2007 - 31.12.2010, wo ich mir verschiedene Zeiträume heraus suchen will.
i = testDates > startDate & testDates < endDate;

% ,,Herausfiltern'' des gewünschten Zeitraumes aus dem Datensatz testDates.
Zeitraum_gefiltert = testDates(i);



Dies ist die Vorbereitung für den Plot. Es folgt das Bsp für den Plot:
Code:

figure;

plot(Zeitraum_gefiltert, verlauf)

ax = gca;
datetick('x','dd-mmm','keepticks')

xlabel('Zeit')
ylabel('ZZZZZ')



Nun zu meiner Frage:

Wie kann ich meine Achse so skallieren, dass z.B. jeder zweite Tag auf der x-Achse erschein?

 Beschreibung:
Das Bild ist ein Screenshot meines aktuellen Plots, wo ich am liebsten nicht eine Skallierung von fünf Tagen habe möchte, sondern von zwei.

Download
 Dateiname:  x-achse.PNG
 Dateigröße:  3.38 KB
 Heruntergeladen:  344 mal


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 18.11.2016, 12:57     Titel: Re: Beschriftung der x-Achse mit Daten skallieren
  Antworten mit Zitat
Hallo Gast_139,

Möchtest Du die Eigentschaft 'Ticks' des AXES-Objektes manuell setzen?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Gast_139

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.11.2016, 14:26     Titel:
  Antworten mit Zitat
Hallo Jan,

ich möchte eine automatische, zweitägige Einteilung von startDate bis endDate.

Für Vorschläge, wie es umgesetzt wird, bin ich offen Wink

Gruß Henrik

Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 18.11.2016, 18:42     Titel:
  Antworten mit Zitat
Hallo Gast_139,

Dann setzte doch, wie schon angedeutet, die 'XTicks' des AXES-Objekts manuell, etwa so:
Code:
figure;
axes('XTicks', startDate:2:endDate);
plot(Zeitraum_gefiltert, verlauf)
datetick('x','dd-mmm','keepticks')

Gruß Jan
Private Nachricht senden Benutzer-Profile anzeigen

Gast_139

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.11.2016, 08:28     Titel:
  Antworten mit Zitat
Hallo Jan,

danke für deine Antwort. Wenn ich den Befehl

Code:

axes('XTicks', startDate:2:endDate);



einfüge, bekomme ich die Fehlermeldung:

Code:

Error using axes
There is no XTicks property on the Axes class.



Mit der Hilfe Axes Properties bin ich auch nicht weiter gekommen.

Ich habe noch einen weiteren Ansatz, der aber auch nicht klappt:
Code:

figure;

ax = gca;

ax.XTicks = datenum(startDate:2:endDate);

plot(Zeitraum_gefiltert, verlauf)

datetick('x','dd-mmm','keepticks')



Mit der Fehlermeldung:
Code:

No public field XTicks exists for class matlab.graphics.axis.Axes.



Über weitere Denkansätze wäre ich sehr dankbar.

Gruß

Gast_139

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.11.2016, 09:40     Titel:
  Antworten mit Zitat
Hallo zusammen,

ich habe herausgefunden, wie es geht:

Code:

figure;
ax = gca;

plot(Zeitraum_gefiltert, verlauf)
hold on


% Die 2 ist hierbei der Skalierungsfaktorfür den Plot
ax.XTick = startDate:2:endDate;
datetick('x','dd-mmm','keepticks')




@Jan: Vielen Dank für deinen Ansatz. Damit hast du mich auf die richtige Spur gebracht.

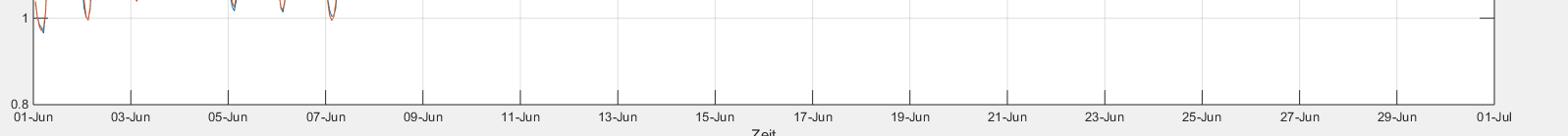

Im Anhang ist ein Screenshot der X-Achse.

Viele Grüße

 Beschreibung:

Download
 Dateiname:  Daten_2.PNG
 Dateigröße:  10.42 KB
 Heruntergeladen:  340 mal
