Beschriftung x-Achse falsch bei vielen Säulen


jonas87
Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 06.11.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.11.2013, 14:16     Titel: Beschriftung x-Achse falsch bei vielen Säulen
  Antworten mit Zitat
Ich habe mir schon die Finger blutig gesucht, aber leider keine Lösung finden können.

Folgendes Problem:

Ich möchte aus Kalkulationsergebnissen einen schicken Bar-Chart zaubern.
Dabei stimmen aber die Beschriftungen der Säulen (XTickLabels) nicht mehr mit den Säulen überein.

>>Liegt das an der Anzahl an Säulen? Denn wenn ich die Anzahl der Säulen von 63 auf 10 reduziere (und ansonsten alles gleich lasse) stimmt der Ergebnis!

Code:

figure; bar(AUSWERTUNG(:,2));
title('Verkäufe über Arbeitspreisen')
ylabel('MWh')
xlabel('AP in EUR/MW')
set(gca, 'XTickLabelmode', 'manual', ...
       'XTickLabel', AUSWERTUNG(:,1))



Im Anhang die Diagramme. Was mache ich verkehrt?
Und kann ich die Ansicht bei 63 Säulen auch so ändern, dass die Säulen größer angezeigt werden?

Beste Grüße Jonas

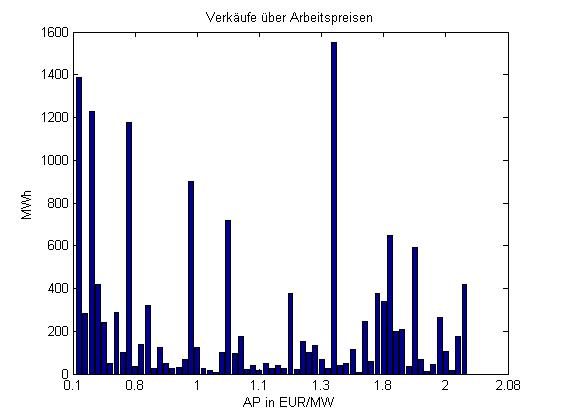

 Beschreibung:
Fehlerhafte Beschriftung

Download
 Dateiname:  Chart_63.jpg
 Dateigröße:  24.9 KB
 Heruntergeladen:  507 mal

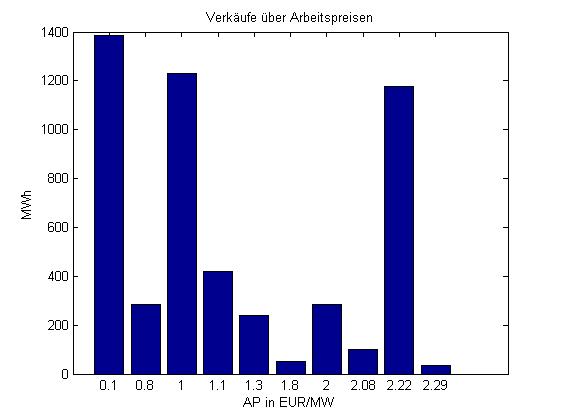

 Beschreibung:
Korrekte Beschriftung

Download
 Dateiname:  Chart_10.jpg
 Dateigröße:  21.31 KB
 Heruntergeladen:  426 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 06.11.2013, 14:45     Titel:
  Antworten mit Zitat
Hallo,

es gibt zwei Eigenschaften, die diese Beschriftung kontrollieren:
XTickLabel: Beschriftungen
XTick: Position der Beschriftungen

Falls die Beschriftungen dann so viele sind, dass sie überlappen, würde ich entweder nur jede x-te Beschriftung anwenden oder die Beschriftung rotieren, siehe z.B.
http://www.mathworks.de/matlabcentr.....rotate-x-axis-tick-labels

Die Breite der bars kannst du mit der Eigenschaft 'barwidth' beeinflussen. Wenn du manche Balken dicker als andere haben möchtest, bleibt nur die Balken unterschiedlicher Dicke nacheinander zeichnen zu lassen.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

jonas87
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 5
Anmeldedatum: 06.11.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.11.2013, 14:21     Titel: Danke
  Antworten mit Zitat
Vielen Dank für die Hilfe. Ich werde es damit versuchen.
