mein Problem liegt darin, einen Plot zu finden und so umzusetzen, dass die Wirk/Blind/Scheinleistung optimal wiederspiegeln und man mit einem Auge sofort wichtige details heraus lesen kann. allerdings stehe ich ein bisschen auf dem schlauch :/ . und weis nicht welche Grafik sich da als die bessere Lösung darstellt, bzw kriege ich das ganze nicht richtig umgesetzt
Code:
% Leistung "Blind Schein Wirk"
%-------------------------------
P = U.*conj(I);
figure;
%P50=P(2);P(2)=0;
semilogy(f(1:Nmax),real(P(1:Nmax)),'k+',f(1:Nmax),imag(P(1:Nmax)),'-*',f(1:Nmax),-real(P(1:Nmax)),'k+',f(1:Nmax),-imag(P(1:Nmax)),'-*',f(1:Nmax),abs(P(1:Nmax)),'b'); grid on
legend('Wirkleistung(+)','Blindleistung(+)','Wirkleistung(-)','Blindleistung(-)','Scheinleistung');
xlabel('frequency [Hz] --->');
title('Active power P Reactive power Q Apparent power S');

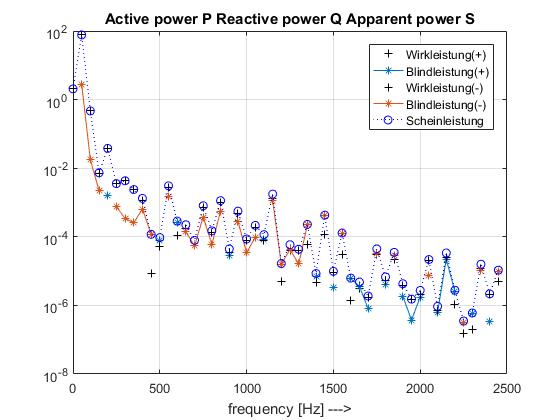

im anhang ist ein bild mit den leistungen, aber schnell daraus was zu interpretieren ist nicht möglich, allerdings kriege ich es nicht so richtig hin , einen bar plot mit mehreren grafiken zu erstellen :/ welche alternativen an plots könnte man für sowas noch nutzen ?
wisst ihr vielleicht einen Rat -_- Das wäre wirklich schön
Das ist schwierig zu beantworten, weil wir nicht wissen können, was "optimal wiederspiegeln" genau bedeutet. Welches sind denn die "wichtigsten Details"? Als Außenstehender könnte das im purem Raten enden.
hmmm also, das Problem ist das vieles noch mit Semilogy dargestellt werden soll, damit, da hier auch die Negativen werte mit abgebildet werden, die natürlich auch sehr wichtig sind für eine Aussagekräftige Veranschaulichung . Wenn ich jedoch Diagramme mit bar - Charts oder der gleichen mache, werden die Negativen Werte erst mal abgehackt und ignoriert von Matlab :/.
Generell ist es halt erst mal wichtig, wie sich das verhalten der unterschiedlichen Leistungen ( Blind/Schein/Wirkleistungen) gegeneinander verhalten, dass dies halt sehr schön und schnell mit einem Blick veranschaulicht werden kann :/
Wenn ich jedoch Diagramme mit bar - Charts oder der gleichen mache, werden die Negativen Werte erst mal abgehackt und ignoriert von Matlab :/.
Das kommt drauf an was "der gleichen" ist.
Zitat:
Generell ist es halt erst mal wichtig, wie sich das verhalten der unterschiedlichen Leistungen ( Blind/Schein/Wirkleistungen) gegeneinander verhalten, dass dies halt sehr schön und schnell mit einem Blick veranschaulicht werden kann :/
Komplexe Zusammenhänge lassen sich nur sehr schwer mit einem Blick veranschaulichen. Kennst Du ein Diagramm aus einem Buch oder einer Veröffentlichung, die das für Deine Art von Daten schafft?
Bzgl der vielen Plots habe ich mich noch nicht für einen bestimmten Plot entschieden.
Errorbar wäre eine Möglichkeit, weiter wäre aber auch ein barplot interessant wie dieses Stacked bar plot . wo man in einem balken diagramm Blind/Schein und Wirkleistung sehen kann. Wäre zumindest eine Idee
Hier ein Beispiel:
das Problem liegt wirklioch an der Umsetzung, dadurch das ich mehrere Faktoren habe, die eingesetzt werden müssen: P real / P imag / P abs / P -real / P -imag
