Bestimmte Punkte in 2D-Plot kennzeichnen


Krachbummente
Forum-Anfänger

Forum-Anfänger

Beiträge: 38
Anmeldedatum: 18.08.15
Wohnort: Hannover
Version: 14a, 17b
     Beitrag Verfasst am: 20.09.2015, 12:33     Titel: Bestimmte Punkte in 2D-Plot kennzeichnen
  Antworten mit Zitat
Hallo Matlab-Freunde!

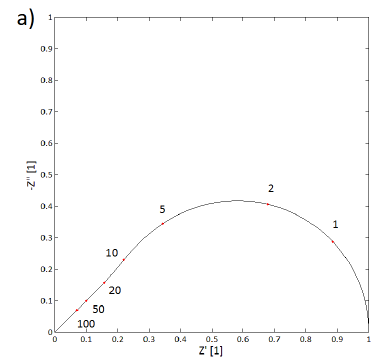

Ich versuche gerade einen vorliegenden Plot mit Matlab nachzuvollziehen. Dieser ist als Bild angehangen, der ursprüngliche Code liegt leider nicht vor.
Es handelt sich dabei um einen Nyquist Plot. Den Kurvenverlauf konnte ich rekonstruieren und liest sich als Code folgendermaßen:

Code:
clc
clear all
format compact

for e=(-2):0.1:7;
w=10.^e; %Frequenzbereich von 10^-2 bis 10^7

w0=1;
Rw=1;

Z1=Rw*(tanh(sqrt(j*w./w0)))/sqrt(j*w./w0)
plot(real(Z1),-imag(Z1))
axis([0 1 0 1])
hold on
grid on
axis equal
xlabel('Z´(1)')
ylabel('Z´´(1)')


Probleme habe ich nun beim bearbeiten des Plots. Hierzu meine Fragen:

1. Ich erhalte nur Punkte, benötige aber eine durchgezogene Linie. Wie müsste ich meinen Plot-Befehl bearbeiten um diese zu erhalten?

2. Ich würde gerne einzelne Punkte wie in der Vorlage beschriften. Die Beschriftung zeigt jeweils das Verhältnis von w./w0. Wie schaffe ich es diese an bestimmten Stellen zu kennzeichnen?

Ich hoffe ihr könnt mir da behilflich sein.

Gruß
KBE

 Beschreibung:

Download
 Dateiname:  S22.PNG
 Dateigröße:  8.02 KB
 Heruntergeladen:  352 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 20.09.2015, 15:11     Titel:
  Antworten mit Zitat
Hallo,

zu 1.: die Punkte in einem Vektor sammeln und dann den Vektor plotten, oder direkt vektorisiert:
Code:
e=(-2):0.1:7;
w=10.^e; %Frequenzbereich von 10^-2 bis 10^7
w0=1;
Rw=1;
Z1=Rw*(tanh(sqrt(j*w./w0)))./sqrt(j*w./w0)
plot(real(Z1),-imag(Z1))

So ähnlich hast du das doch auch schon in deinem letzten Thread gemacht.

zu 2.: text

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Krachbummente
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 38
Anmeldedatum: 18.08.15
Wohnort: Hannover
Version: 14a, 17b
     Beitrag Verfasst am: 20.09.2015, 16:07     Titel:
  Antworten mit Zitat
Danke für deine Hilfe, Harald.

Ich weiß, meine Fragen ähneln sich alle irgendwo, ich fange gerade an mich mit dieser Thematik zu beschäftigen.
Zitat:

zu 1.: die Punkte in einem Vektor sammeln und dann den Vektor plotten, oder direkt vektorisiert:

Ich habe nun einfach die for-Schleife entfernt, so funktioniert es tatsächlich. Ich dachte ich müsste dem plot-Befehl etwas hinzufügen, damit es funktioniert.

Ein hilfreicher Link zu der Text-funktion, danke!

gruß
