Bildrauschen filtern, Streifen erkennen. Intensitätsverlauf


dasjoki
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 58
Anmeldedatum: 29.10.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.10.2015, 15:04     Titel: Bildrauschen filtern, Streifen erkennen. Intensitätsverlauf
  Antworten mit Zitat
Hallo liebes Forum,
auch ich bin absoluter Matlab-Neuling und habe versucht, erstmal selbst auf die Lösung meines Problems zu kommen. Leider ohne Erfolg. Also muss auch ich jetzt mal ein neues Thema eröffnen.

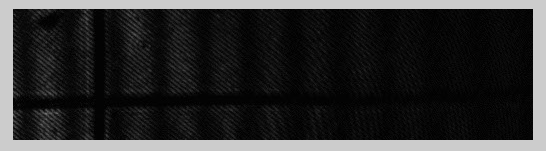

Ich hab ein Bild in Matlab eingelesen und es mir zurechtgeschnitten (siehe Bild1 - Test.png). Meine Aufgabe besteht darin, die angezeigten Interferenzstreifen auszuwerten und einen Intensitätsverlauf darzustellen. Zuerst habe ich das Bild in ein Graustufenbild gewandelt. Ist das sinnvoll? Das Bild sah danach noch genauso aus wie das Original.

Code:
I = imrotate(B,270);    % Bild drehen
I=rgb2gray(I);          % Bild in Graustufen umwandeln
size(I)                 % Pixelanzahl ausgeben

figure;
imshow(I);              % Originalbild anzeigen

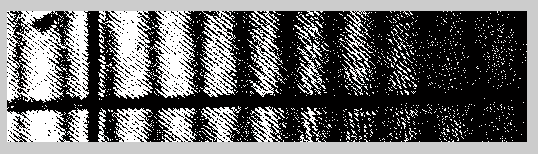

Ich habe versucht die Graustufen des Bildes so zu manipulieren, dass ich konkretere Abtrennungen zwischen den Streifen erhalte. Aber da das Bild insgesamt sehr dunkel ist, war die Lösung sehr verrauscht (Bild 2 - Graustufenmanipulation.png).

Code:
E = im2bw(I,1/20)     % Graustufenmanipulation in SW-Bild
figure;
imshow(E);              % manipuliertes Bild anzeigen

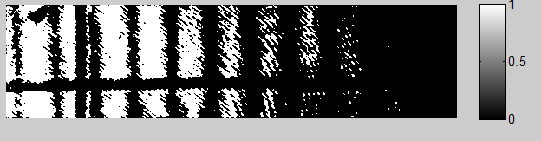

Danach habe ich erstmal versucht das Bild so zu filtern, dass das Rauschen unterdrückt wird. Leider ohne Erfolg. Ich habe den Medianfilter angewendet aber durch meinen geringen Kenntnissstand konnte ich keine tragenden Erfolge erzielen (Bild 3 - Medianfilter.png).

Code:
K = medfilt2(E);        % Medianfilter des SW-Bildes
figure;
imshow(K);


Wie würdet ihr das Bild filtern, um die hellen von den dunklen Streifen zu trennen? Da das Bild zum rechten Rand dunkler wird, würde mir anfangs auch ein kleinerer Bildausschnitt genügen (das Fadenkreuz links dient nur als Referenzmarke).

Zur weiteren Auswertung des Bildes wäre im Anschluss eine Detektion der Streifen nötig. Dazu habe ich von der Houghtransformation gelesen, abermals haben mich meine geringen Kenntnisse zum Aufgeben gezwungen.

Als letztes möchte ich von dem Bild den Intensitätsverlauf darstellen. Typischerweise sollte dabei eine abklingende Sinusfunktion entstehen.

Könnt ihr mir vielleicht weiter helfen?

Ich hoffe, ich habe euch nicht mit Informationen überschüttet. Ich habe die Forumregeln nach bestem Wissen und Gewissen berücksichtigt. Entschuldigt, wenn mir als Neuling trotzdem Fehler unterlaufen sind

Viele Grüße

 Beschreibung:

Download
 Dateiname:  Medianfilter.png
 Dateigröße:  8.78 KB
 Heruntergeladen:  459 mal
 Beschreibung:

Download
 Dateiname:  Graustufenmanipulation.png
 Dateigröße:  19.19 KB
 Heruntergeladen:  537 mal
 Beschreibung:

Download
 Dateiname:  Test.png
 Dateigröße:  68.43 KB
 Heruntergeladen:  510 mal
Private Nachricht senden Benutzer-Profile anzeigen


Anton4

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.10.2015, 07:52     Titel:
  Antworten mit Zitat
Hallo dasjoki,

wie du beim Medianfilter schon siehst, verschlechtert sich das Ergebnis, weil die Struktur ausreißt. Zu sehen an den hellen Flächen - ohne Bildzeichnung. Eine andere Möglichkeit wären morphologische Verfahren. Dazu folgendes Beispiel:

Code:
I=imread(Bild);
se=strel('line',3,140);  % line ist winkelabhängig, daher gut für das Bild geeignet
I2=imdilate(I,se);
se20=strel('line',6,140);
I3=imopen(I2,se20);
figure; imshow(I2)
figure; imshow(I3)


Zu weiteren Funktionen gehört auch "imclose". Vl. hilft das weiter.

Anton4

Anton4

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.10.2015, 08:12     Titel:
  Antworten mit Zitat
Eine Funktion habe ich noch vergessen:

Code:
x=im2bw(I40);
Y=bwperim(~x);
Seklett(bwmorph(x,'skel',Inf);
figure; imshow(Skelett)


Anton4

Anton4

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.10.2015, 08:14     Titel:
  Antworten mit Zitat
Als Gast kann man nichts mehr ändern. Da ist ein Fehler, muss heißen:

Seklett=bwmorph(x,'skel',Inf);

dasjoki
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 58
Anmeldedatum: 29.10.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.10.2015, 20:17     Titel:
  Antworten mit Zitat
Hallo,
danke für deine Antwort. So richtig hat mir das leider auch nicht weiter geholfen. Das Bild war auch danach nicht wirklich auswertbar. Einziger Vorteil war, dass es zum Rand hin nicht mehr ganz so dunkel dargestellt wurde. Verrauscht war es trotzdem sehr stark. Aber ich muss auch zugeben, dass ich Probleme habe, die Syntax zu verstehen. Erklärungen zur Syntax wären für mich ganz hilfreich.

Gibt es hier noch weitere Ideen? Am wichtigsten ist mir erstmal, die schwarzen Linien klar vom Hintergrund trennen zu können um das Rauschen und die Verschmutzungen zu eliminieren.

Grüße
Private Nachricht senden Benutzer-Profile anzeigen

AlexHall
Forum-Anfänger

Forum-Anfänger


Beiträge: 20
Anmeldedatum: 17.04.14
Wohnort: FFB
Version: ---
     Beitrag Verfasst am: 08.11.2015, 15:58     Titel: Intensitätsverlauf
  Antworten mit Zitat
Das Bild gibt Beugungsmuster wieder, oder? kannst Du bitte mir etwas detailierter deine Aufgabe beschreiben?
Private Nachricht senden Benutzer-Profile anzeigen

dasjoki
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 58
Anmeldedatum: 29.10.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.11.2015, 12:17     Titel:
  Antworten mit Zitat
Hallo,
das Bild zeigt Interferenzstreifen, also Überlagerungen von Lichtwellen. Die Aufgabe besteht darin, diese (sich bewegenden) Streifen zur Referenzmarke (ganz schwarzer vertikaler Strich im Bild) hin auszuwerten, also ihre Verschiebung zu bestimmen.
Um das realisierbar zu machen, muss das Bild erstmal so gut gefiltert werden, dass man die Interferenzsignale gut erkennnt. Danach könnte man pixelweise die Verschiebung beobachten. Das wäre für meine Aufgabe aber zu ungenau. Aber zur genauern Auswertung komme ich erst, wenn ich überhaupt erstmal ein gut auswertbares Bild erhalte.
Momentan habe ich es so gelöst, dass ich das Bild auf 255 Grauwerte normiert habe und dann spaltenweise einen Mittelwertfilter gebildet habe. Das funktioniert hier ganz gut, jedoch wird dies auch immer ungenauer, sobald das Bild verdreht wird. Also wäre ein Filter, der drehlageunabhängig ist, ideal. Wenn du (oder auch gern jemand anders) ein Idee hast, gib bitte Bescheid.

Viele Grüße
