Binärbild erstellen mittels automatischen Schwellwert |
|
| Claudia1211 |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 05.06.2013, 10:14
Titel: Binärbild erstellen mittels automatischen Schwellwert
|
 |
Hallo zusammen,
ich habe einige Grauwertbilder und würde daraus gerne Binärbilder ohne Verwendung der Image Processing Bilder erstellen.
Dies habe ich bis jetzt gemacht:
Da die Bilder alle verschieden beleuchtet sind, möchte ich gerne den Schwellwert automatisch wählen lassen. Gibts da irgendeine Möglichkeit oder ein Befehl?
Ich habe mir die Histogramme der Bilder schon angeschaut um vlt mit dem min-oder max-Wert zu arbeiten aber das hat keine guten Ergebnisse gebracht.
Vielleicht hat von euch jem eine Idee? Ich wär euch sehr dankbar!
Grüße Claudia
|
|
|
|
|
|
| denny |
Supporter
|
|
Beiträge: 3.853
|
|
|
|
Anmeldedatum: 14.02.08
|
|
|
|
Wohnort: Ulm
|
|
|
|
Version: R2012b
|
|
|
|
|
|
|
Verfasst am: 05.06.2013, 15:10
Titel:
|
|
Hallo
nehme doch den Mittelwert zwischen Maximum und Minimum
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 05.06.2013, 16:08
Titel: Re: Binärbild erstellen mittels automatischen Schwellwert
|
|
|
|
|
| Claudia1211 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.06.2013, 08:20
Titel:
|
|
Danke für die Antworten.
Das mit dem Mittelwert zwischen max und min hab ich ausprobiert. Die Binärbilder passen eigentlich aber manche werden nocht nicht richtig dargestellt.
Die Links habe ich mir angeschaut, ist leider nicht das richtige dabei, da zu viele Kanten erkannt werden.
Ich probiers weiter.
Grüße Claudia
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 11.06.2013, 09:34
Titel:
|
|
|
|
|
| Scriptor |
Forum-Century
|
|
Beiträge: 217
|
|
|
|
Anmeldedatum: 22.02.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.06.2013, 11:27
Titel:
|
|
Hi,
es ist schwierig da nun rauszulesen, was du für ein Binarisierungsverfahren brauchst. Ein konkretes Bildbeispiel wäre nicht schlecht. Wenn du mehr Details haben willst, lassen sich mit verschiedenen Zwischenverfahren evtl einige Details ermitteln. Wenn du Kanten ausmerzen willst, sollte vll ein Mean- oder Gaussfilter helfen. Ich habe auch mal einige Thresholdverfahren mit dabei
http://docs.opencv.org/doc/tutorial...../threshold/threshold.html
die eventuell als Zwischenschritte angesehen werden können.
Grüße,
Icke
|
|
|
|
| Claudia1211 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.06.2013, 12:00
Titel:
|
|

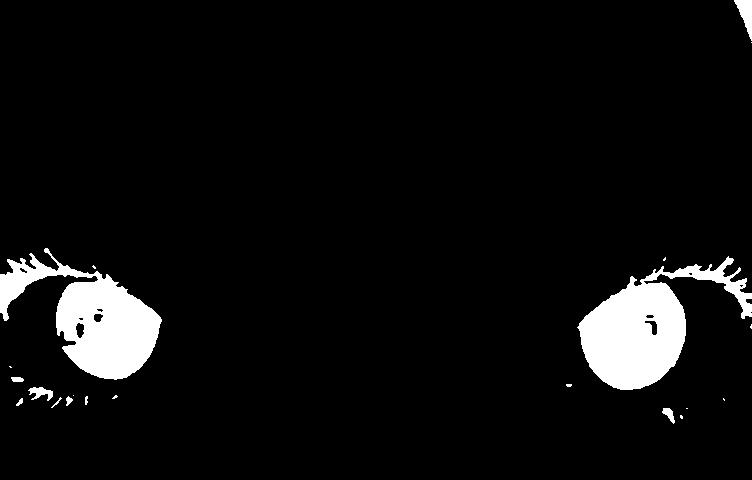

Hi, im anhang hab ich mal ein Originalbild und das dazugehörige Binärbild (Schwellwert = 45). So sollte das Binärbild ungefähr bei allen meinen Bildern aussehen, aber eben mit einem automatisch eingestellten Schwellwert.
Ich hoffe so is mein Problem verständlicher beschrieben
Grüße Claudia
| Beschreibung: |
|
Download |
| Dateiname: |
im.jpeg |
| Dateigröße: |
23.78 KB |
| Heruntergeladen: |
1443 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
im_bw.jpeg |
| Dateigröße: |
12.47 KB |
| Heruntergeladen: |
1409 mal |
|
|
|
|
| Scriptor |
Forum-Century
|
|
Beiträge: 217
|
|
|
|
Anmeldedatum: 22.02.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.06.2013, 21:59
Titel:
|
|
Tut es. Bildverarbeitung kann sehr spezifisch sein. Meist geht es da um Merkmalsextraktion. Willst du nur die Augen haben?
Für automatisierte Schwellwerte kenne ich nur Otsu Thresholding
http://de.wikipedia.org/wiki/Schwel.....fahren#Verfahren_von_Otsu
oder adaptiveThreshold, wenn du auf der Bildfläche unterschiedlich beleuchte Areale hast. Falls du zuviele Kanten bei hast, dürfte wie gesagt ein Mittelwert oder Gaußfilter weiterhelfen.
Grüße!
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 12.06.2013, 14:46
Titel:
|
|
Hallo Claudia,
Eine "automatische" Anpassung benötigt immer ein Ziel-Kriterium. Bisher hast Du erklärt, dass das Ziel-Bild "ungefähr aussehen" soll. Aber eindeutig definiert ist dies noch nicht. Was soll z.B. passieren, wenn Du einen Fliegen-Pilz als Bild hast, oder jemand mit sehr dunkler Haut und hellblauen Augen?
Gruß, Jan
|
|
|
|
| Claudia1211 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.06.2013, 07:48
Titel:
|
|
| Jan S hat Folgendes geschrieben: |
Hallo Claudia,
Eine "automatische" Anpassung benötigt immer ein Ziel-Kriterium. Bisher hast Du erklärt, dass das Ziel-Bild "ungefähr aussehen" soll. Aber eindeutig definiert ist dies noch nicht. Was soll z.B. passieren, wenn Du einen Fliegen-Pilz als Bild hast, oder jemand mit sehr dunkler Haut und hellblauen Augen?
Gruß, Jan |
Hallo,
die Bilder die ich habe sehen alle so aus wie das im obigen Beispiel, außerdem sind alle Bilder Grauwertbilder. Im Binärbild sollen nur die Iris als weiße Objekte zu erkennen sein. Das ist das Haupkriterium der Binärbilder.
Grüße Claudia
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 18.06.2013, 12:41
Titel:
|
|
Hallo Claudia,
Wäre ein Schwellenwert dann nicht tückischer als eine Suchen nach kreisförmigen Objekten? Sehr dunkele Haut und helle blaue Augen könnten sonst zu unerwarteten Ergebnissen führen.
Gruß, Jan
|
|
|
|
| Claudia1211 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.07.2013, 07:41
Titel:
|
|
| Jan S hat Folgendes geschrieben: |
Hallo Claudia,
Wäre ein Schwellenwert dann nicht tückischer als eine Suchen nach kreisförmigen Objekten? Sehr dunkele Haut und helle blaue Augen könnten sonst zu unerwarteten Ergebnissen führen.
Gruß, Jan |
Hallo,
hättest du da vlt auch eine Idee wie man Kreisförmige Objekte sucht? Am besten natürlich ohne Image Processing Toolbox.
Vielen Dank
Gruß Claudia
|
|
|
|
| denny |
Supporter
|
|
Beiträge: 3.853
|
|
|
|
Anmeldedatum: 14.02.08
|
|
|
|
Wohnort: Ulm
|
|
|
|
Version: R2012b
|
|
|
|
|
|
|
Verfasst am: 09.07.2013, 09:31
Titel:
|
|
|
|
|
| chal1oye |
Forum-Newbie
|
|
Beiträge: 1
|
|
|
|
Anmeldedatum: 29.11.13
|
|
|
|
Wohnort: Pakistan
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 29.11.2013, 06:22
Titel:
|
|
Bisher hast Du erklärt, dass das Ziel-Bild "ungefähr aussehen" soll. Aber eindeutig definiert ist dies noch nicht. Was soll z.B. passieren, wenn Du einen Fliegen-Pilz als Bild hast, oder jemand mit sehr dunkler Haut und hellblauen Augen?
