Blöcke aus externer Quelle in MatLab Simulink implementiere |
|
| ISI-Praktikant |
Forum-Newbie
|
 |
Beiträge: 9
|
|
|
|
Anmeldedatum: 09.11.09
|
|
|
|
Wohnort: Karlsruhe
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 09.11.2009, 10:46
Titel: Blöcke aus externer Quelle in MatLab Simulink implementiere
|
 |
| |
 |
 |
Hallo zusammen,
leider habe ich noch wenig Erfahrung mit MatLab, aber das läßt sich ändern.
Zu meinem Problem:
Ich möchte gerne eine Gebäude Simulation durchführen, dazu bietet sich MatLab Simulink bestens an.
Ich bin auch nicht der erste der das macht, denn unter http://www.ibpt.org/indexall.htm kann man sich schon fertige Blöcke herunterladen die man dann in MatLab nur noch mit einander verbinden muss.
Ich habe also die Dateien auf meinem Rechner und unter \Eigene Dateien\MatLab entpackt.
Jetzt kann ich die Blöcke in MatLab sehen und auch zusammen klicken.
Ich habe ein Bild (Blöcke) angehängt.

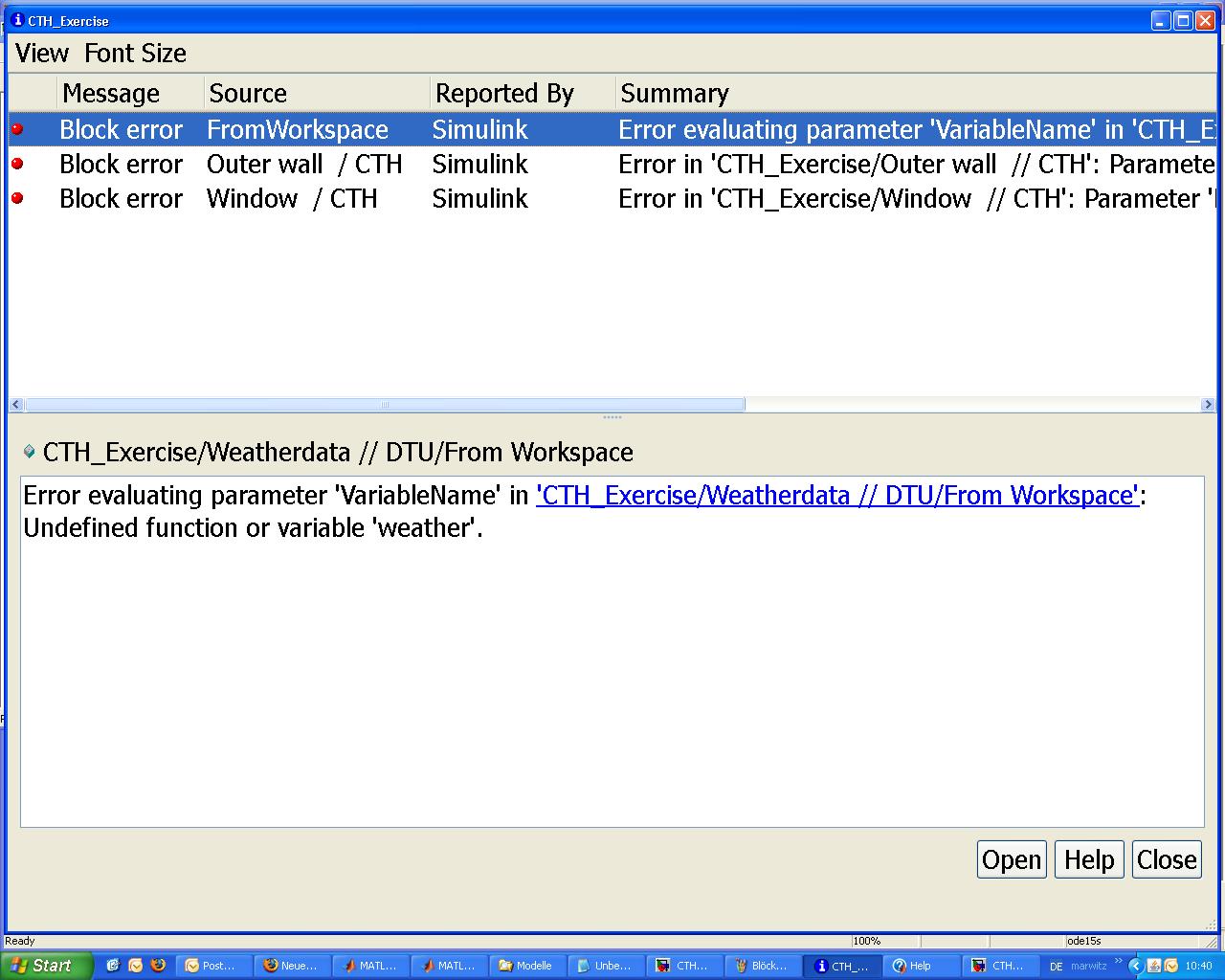

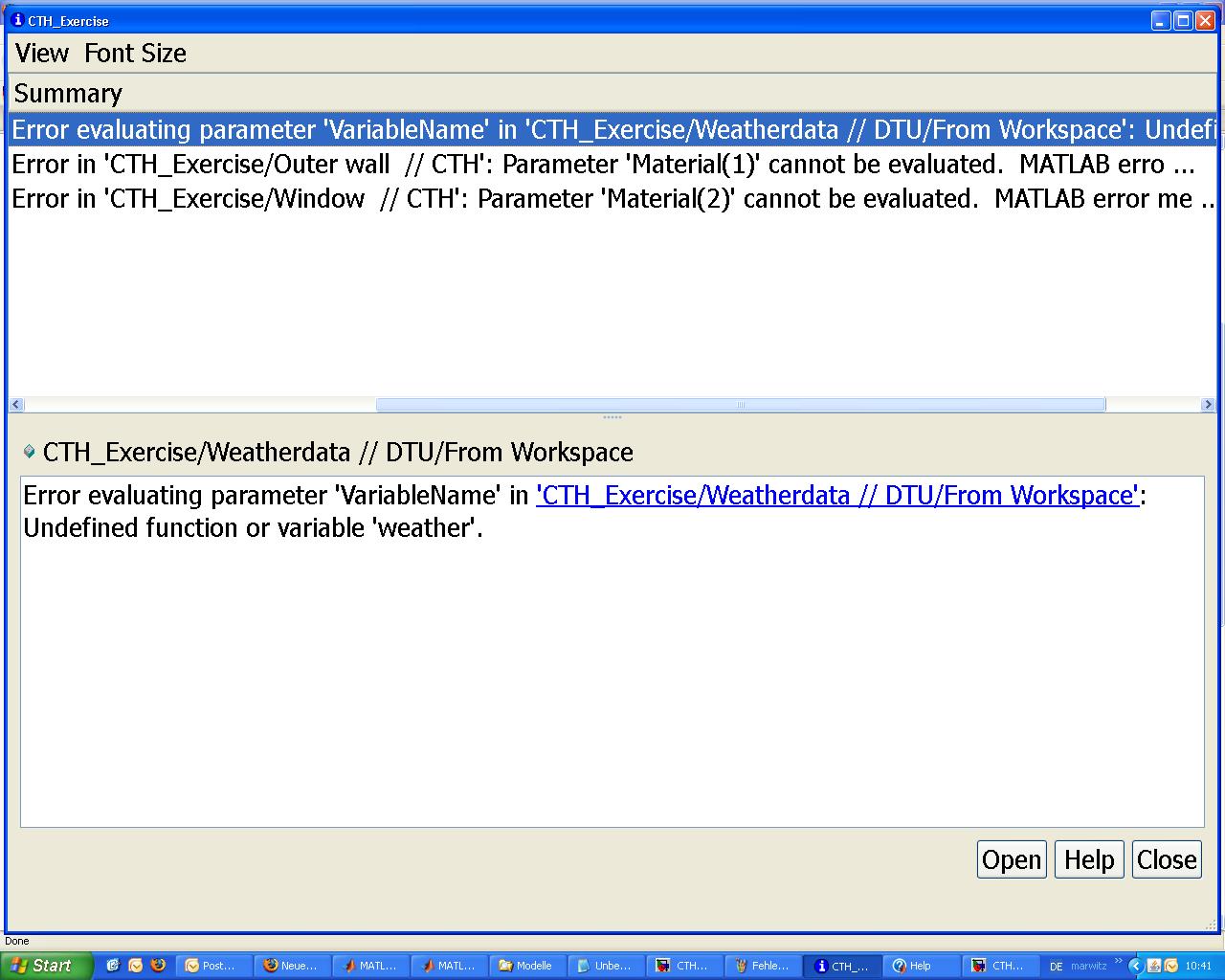

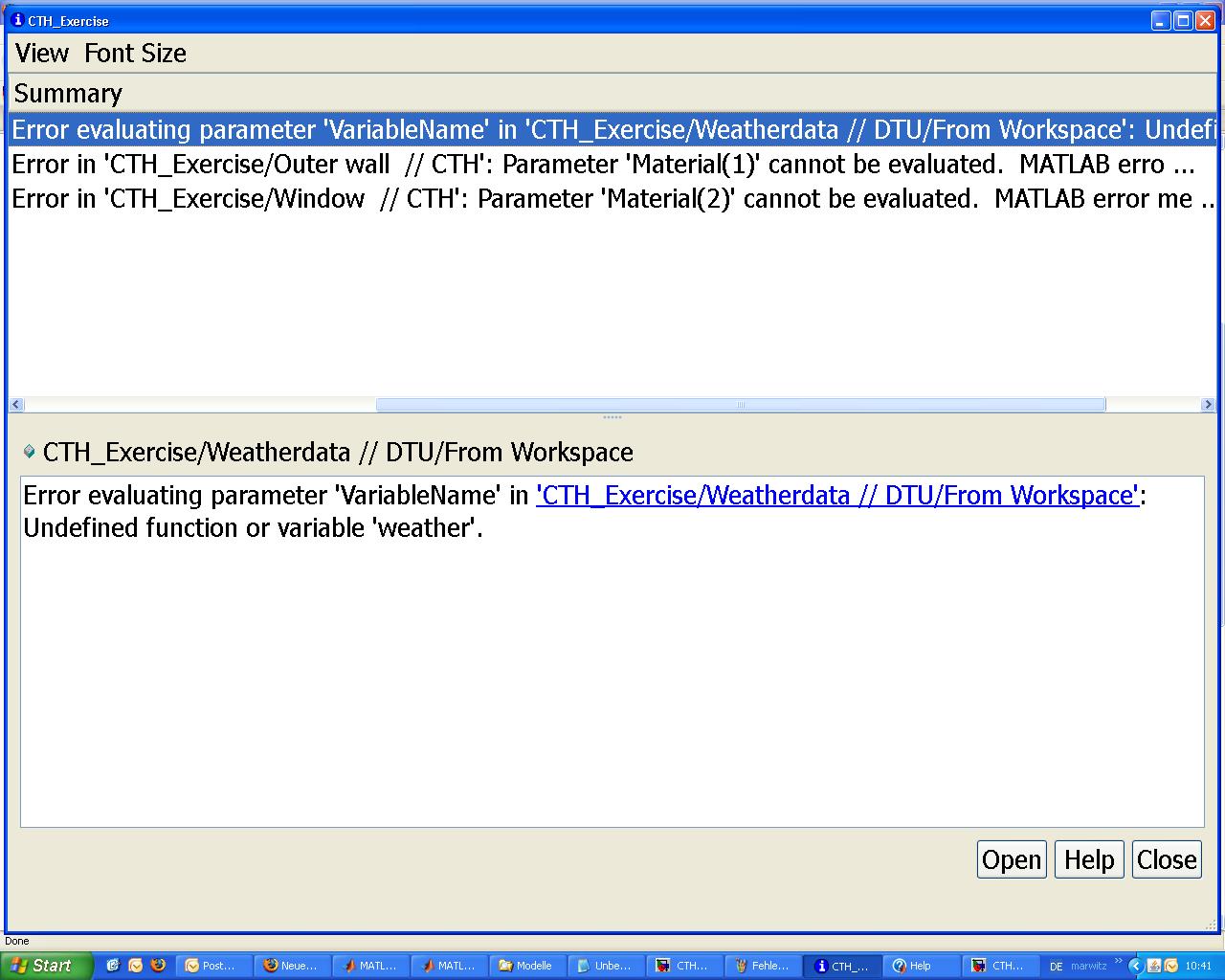

Wenn ich nun die Simulation starte dann bekomme ich diese Fehlermeldungen:
siehe Fehlermeldung Teil1 und Teil2.
Mit diesen Fehlermeldungen kann ich nichts anfangen, was muss ich also ändern um die Simulation zum Laufen zubringen?
Vielen Dank schon mal im Vorraus.
| Beschreibung: |
|
Download |
| Dateiname: |
Fehlermeldung Teil2.jpg |
| Dateigröße: |
154.33 KB |
| Heruntergeladen: |
654 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Fehlermeldung Teil1.jpg |
| Dateigröße: |
153.76 KB |
| Heruntergeladen: |
623 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Blöcke.jpg |
| Dateigröße: |
34.88 KB |
| Heruntergeladen: |
603 mal |
|
|
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 09.11.2009, 11:37
Titel:
|
|
|
|
|
| ISI-Praktikant |
Themenstarter
Forum-Newbie
|
|
Beiträge: 9
|
|
|
|
Anmeldedatum: 09.11.09
|
|
|
|
Wohnort: Karlsruhe
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.11.2009, 13:24
Titel:
|
|
Danke Andreas, für die super schnelle Antwort.

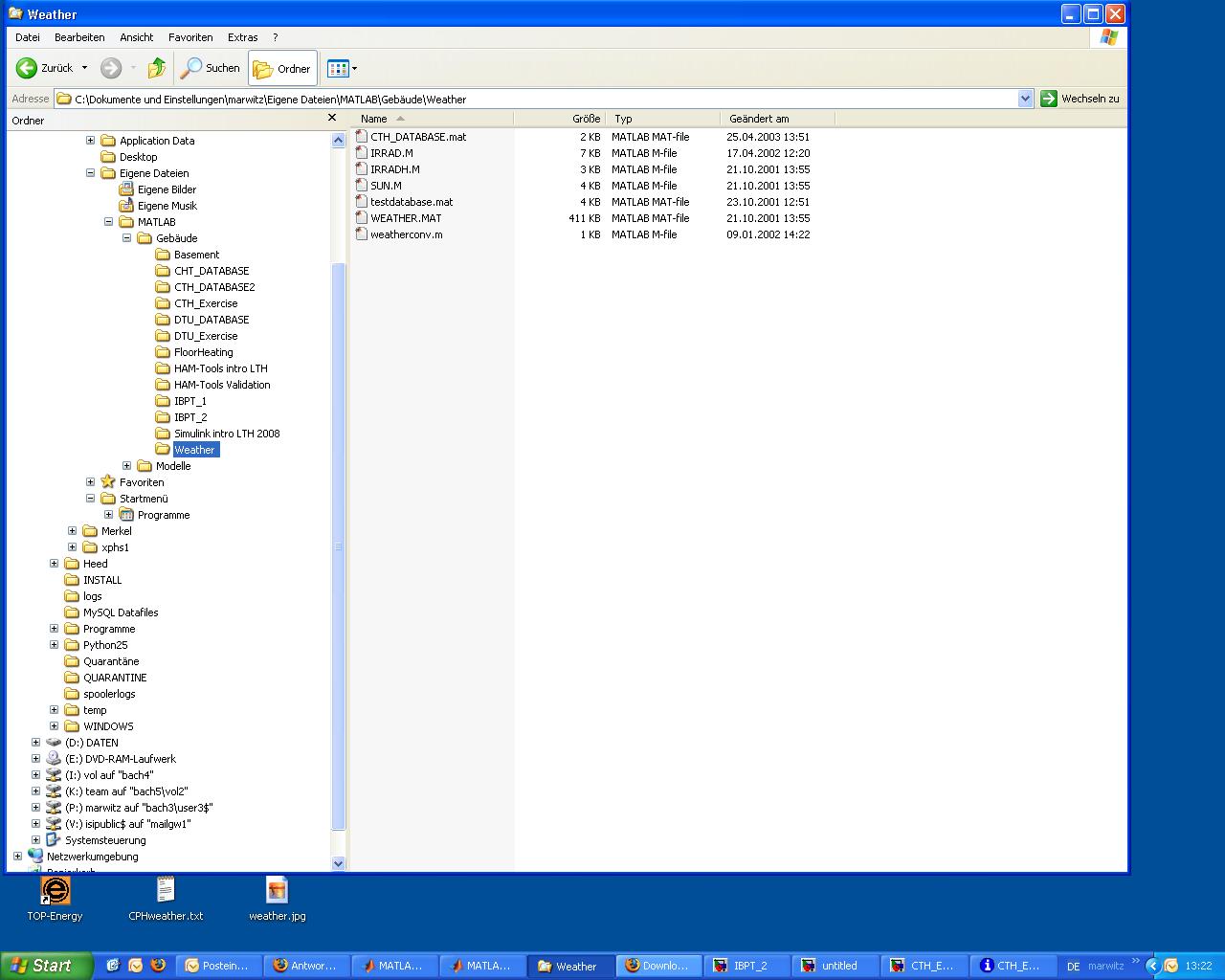

Die Dateien aus weather.zip hatte ich im Ordner \Eigene Dateien\MatLab entpackt.
Siehe Bild: weather
Jetzt habe ich die Dateien einfach nochmal überschrieben, leider bleibt die Fehlermeldung die selbe.
Kann es sein das ich die enpackten Dateien in einen bestimmten Ordner von MatLab c:\Programme\MatLab speicher muss, oder ist es schon okay sie einfach unter "eigene Dateien" zuspeichen?
| Beschreibung: |
|
Download |
| Dateiname: |
weather.jpg |
| Dateigröße: |
123.34 KB |
| Heruntergeladen: |
597 mal |
|
|
|
|
| evil1202 |
Forum-Anfänger
|
|
Beiträge: 48
|
|
|
|
Anmeldedatum: 12.08.09
|
|
|
|
Wohnort: Erfurt
|
|
|
|
Version: 2007 b
|
|
|
|
|
|
|
Verfasst am: 09.11.2009, 13:37
Titel:
|
|
ich dachte immer unter eigene Daten speichert man seine Porgramme und das entpackte mußt du bei c:\Programme\MatLab in eine bestimmten Ordner speichern. guck doch einfach mal ob dort eine Datei den Namen weather hat wenn nicht dann weiß ich es auch nicht.
Bei mir ist die Datei in:
c:Programme/MatLab/R2007b/toolbox/simulink/simdemos/aerospace
vielleicht Hilft es dir
|
|
|
|
| ISI-Praktikant |
Themenstarter
Forum-Newbie
|
|
Beiträge: 9
|
|
|
|
Anmeldedatum: 09.11.09
|
|
|
|
Wohnort: Karlsruhe
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.11.2009, 14:06
Titel:
|
|
genau wie du sagst evil, ist eine Datei im Ordner:
c:Programme/MatLab/R2009b/toolbox/simulink/simdemos/aerospace
mit dem Namen "f14weather.mat"
und dann ist noch eine Datei "atc_weather.bmp" im Unterordner /images also c:Programme/MatLab/R2009b/toolbox/simulink/simdemos/aerospace/images
Ich habe übrigens nie eine Datei in einer der Ordner entpackt. Daher werde ich jetzt versuchen alle zip Dateien in den Ordner Toolbox zu entpacken, vielleicht hilft das was.
Könnte es daran liegen das ich die version von 2009 benutze und nicht die von 2007?
|
|
|
|
| evil1202 |
Forum-Anfänger
|
|
Beiträge: 48
|
|
|
|
Anmeldedatum: 12.08.09
|
|
|
|
Wohnort: Erfurt
|
|
|
|
Version: 2007 b
|
|
|
|
|
|
|
Verfasst am: 09.11.2009, 14:09
Titel:
|
|
ne daran liegt es nicht.
Ja die 2 Dateien hab ich auch.
|
|
|
|
| ISI-Praktikant |
Themenstarter
Forum-Newbie
|
|
Beiträge: 9
|
|
|
|
Anmeldedatum: 09.11.09
|
|
|
|
Wohnort: Karlsruhe
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.11.2009, 14:11
Titel:
|
|
hast du noch eine Idee was ich ausprobieren könnte?
bzw. funktioniert das Modell bei dir?
|
|
|
|
| evil1202 |
Forum-Anfänger
|
|
Beiträge: 48
|
|
|
|
Anmeldedatum: 12.08.09
|
|
|
|
Wohnort: Erfurt
|
|
|
|
Version: 2007 b
|
|
|
|
|
|
|
Verfasst am: 09.11.2009, 14:14
Titel:
|
|
|
nein leider nicht. kannst ja mal den Matlab support deine Fehlermeldung schicke vielleicht können die was damit anfangen
|
|
|
|
| ISI-Praktikant |
Themenstarter
Forum-Newbie
|
|
Beiträge: 9
|
|
|
|
Anmeldedatum: 09.11.09
|
|
|
|
Wohnort: Karlsruhe
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.11.2009, 14:16
Titel:
|
|
okay, an die Möglichkeit hatte ich noch gar nicht gedacht.
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 09.11.2009, 16:07
Titel:
|
|
Wo die Dateien liegen ist letztlich egal. Es kommt nur darauf an, dass MATLAB sie findet. Sie müssen auf dem "Pfad" sein. Setzen, z.B. Durch das Menü, File -> Set Path. Überprüfen durch WHICH.
Andreas
|
|
|
|
|
|
|
