Verfasst am: 04.07.2015, 08:39
Titel: Blockschaltbild aus DGL
|
 |
Halli Hallo,
Sheldor hat eine Frage.
Aus folgender DGL soll das Blockschaltbild entworfen werden: y''=-12u + 3/5 $u dt + 6y
Das $ soll das Integralzeichen darstellen.

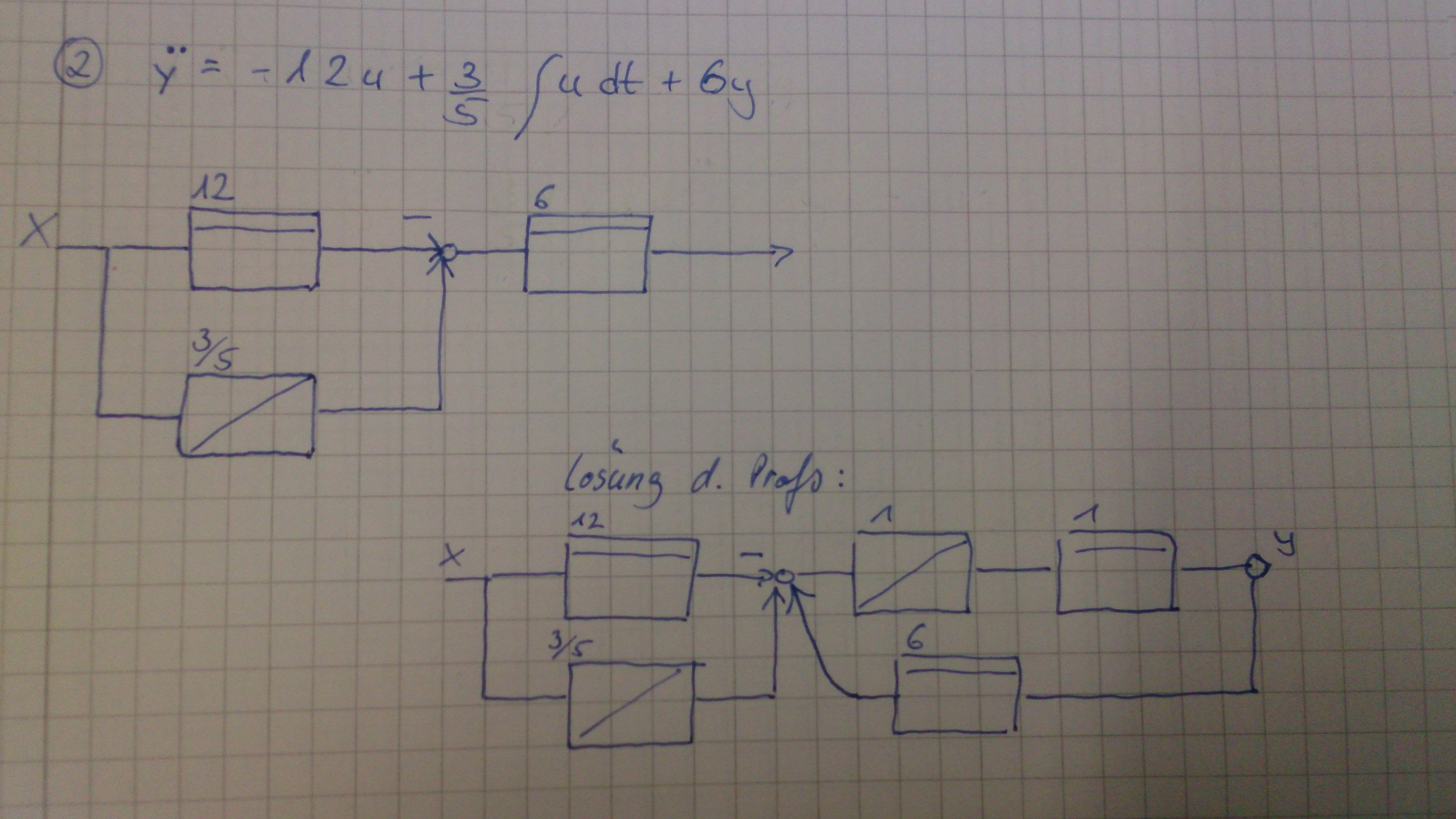

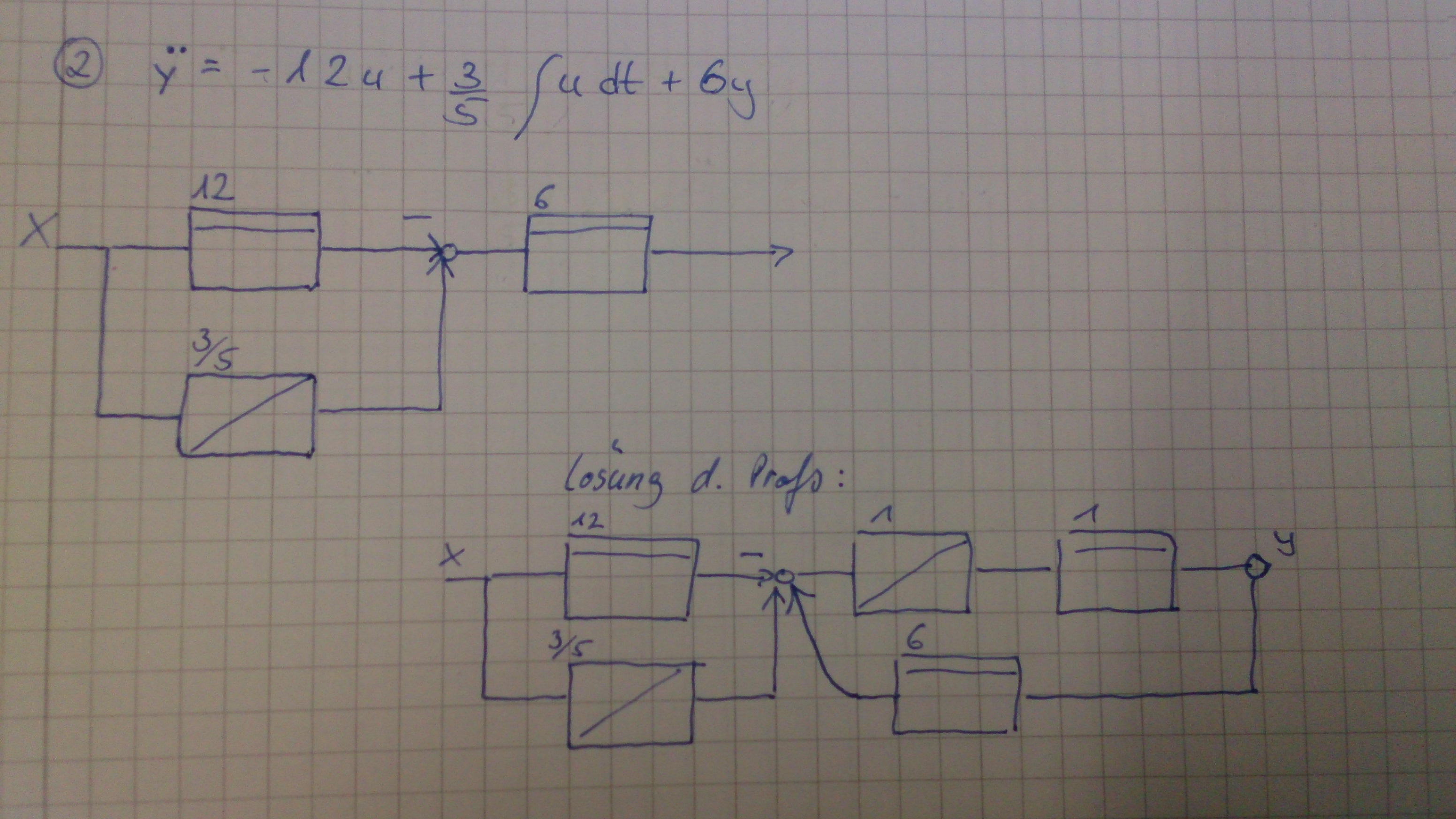

Das im angehängten Bild zeigt meine Lösung und die des Professors.
Meine Fragen sind:
-Warum gibt es die zwei in Reihe geschalteten Blöcke mit der 1 darüber
-Warum ist der Block mit der 6 als Rückkopplung dargestellt?
Vielen Dank für eure Hilfe!
Gruß
| Beschreibung: |
|
Download |
| Dateiname: |
1435995552129-93251707.jpg |
| Dateigröße: |
1.05 MB |
| Heruntergeladen: |
803 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 04.07.2015, 09:23
Titel:
|
|
Hallo,
| Zitat: |
| Warum gibt es die zwei in Reihe geschalteten Blöcke mit der 1 darüber |
Weil das Eingangssignal des ersten Blocks y'' ist, es also zweimal integriert werden muss, damit man y erhält.
| Zitat: |
| Warum ist der Block mit der 6 als Rückkopplung dargestellt? |
Weil die 6*y einen Beitrag zu y'' liefern, also einer höheren Ableitung.
Grüße,
Harald
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 05.07.2015, 21:57
Titel:
|
|
|
Den Proportional-Block mit der 1 drüber (= Verstärkung mit Faktor 1) kann man sich im echten Leben auch sparen. Dafür sollte man ihn in diesem Fall durch einen Integrator-Block mit einer 1 drüber ersetzen, weil ja das, was aus der Differenz rauskommt das y_punkt_punkt ist und ganz hinten das y steht. Um von einem aufs andere zu kommen, muss man zwei mal integrieren und nicht einmal integrieren und ein mal mit 1 multiplizieren.
|
|
|
|
|
|
|
