Titel: Bode-Diagramm aus Simulink weiterverwenden
|
 |
| |
 |
 |
Hallo,
ich habe ein Modell eines Zweimassenschwingers in Simulink 8.3 und Matlab R2014a.
Damit möchte ich in Abhängigkeit eines Parameters mehrerew Bode-Diagramme in einem Diagramm darstellen und die Verschiebung der Maxima und Minima auswerten.
Dazu habe ich mithilfe des Linear Analysis Tools aus Simulink heraus Bode-Diagramme erstellt.
Folgende Fragen bleiben offen:
1) Wie kann ich die aus den so erstellten Bode-Diagrammen (.fig-Dateien) die Extremwerte bestimmen und eine Kurve durch die verchiedenen Extrema fitten?
Kern der Frage: wie komme cih an die dahinterliegenden x-y-Daten?
2)Gibt es eine elegantere Möglichkeit für die Parametervariation als dem Parameter im Modell stets zu ändern und dann neu zu siumulieren?
3) Gibt es ein empfehlenswertes Simulink Totorial wo auf die Fragen eingegangen wird?
Vielen Dank für eure Hilfe
Stefan
| Beschreibung: |

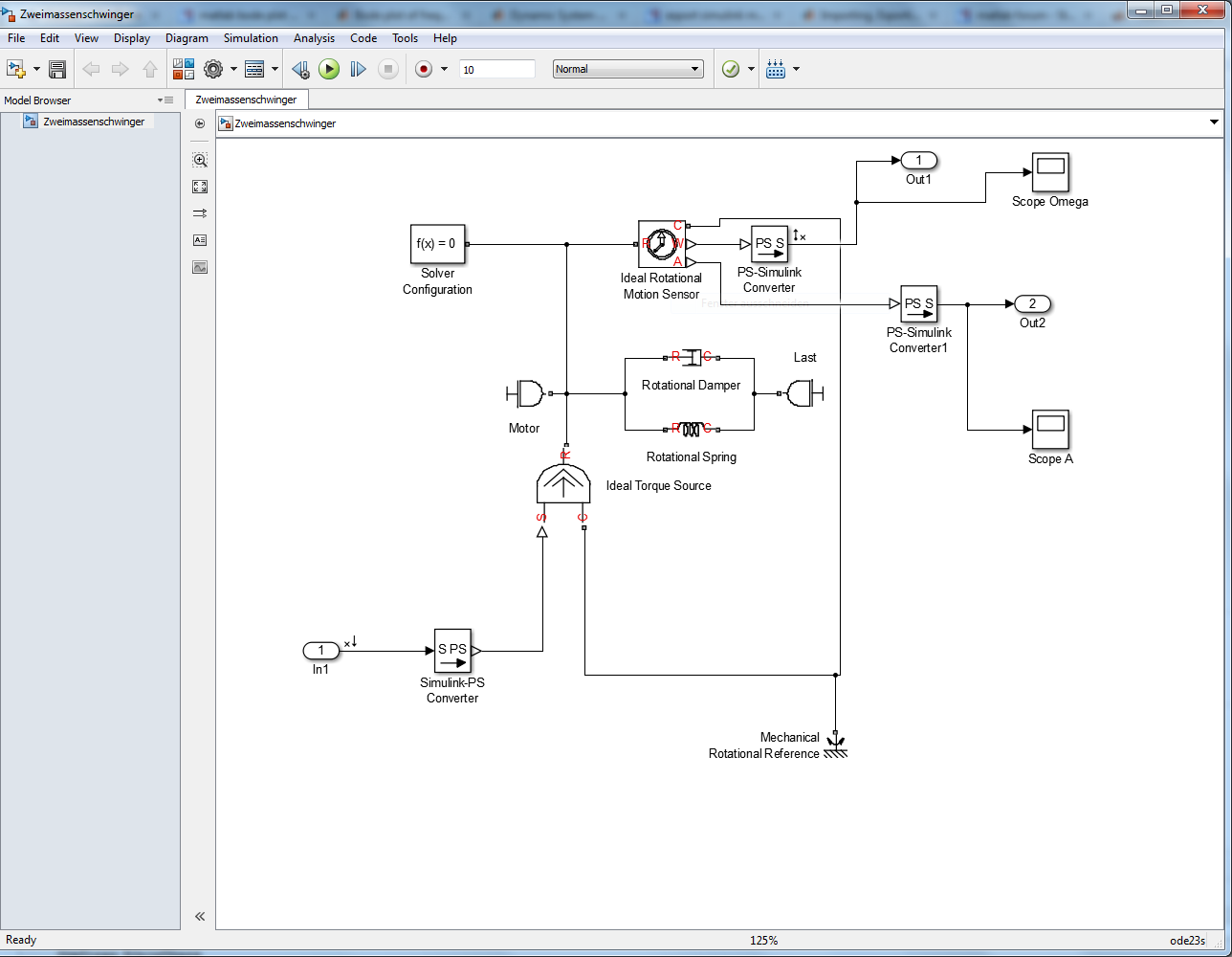

| Screenshot vom Modell des Zweimassenschwingers |
|
Download |
| Dateiname: |
screenshot ZMS.PNG |
| Dateigröße: |
132.42 KB |
| Heruntergeladen: |
548 mal |
|
|
|
|
|
|
|
|
|
