Bodediagramm aus Impulsantwort/Sprungantwort generieren



Gast32

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.04.2015, 15:49     Titel: Bodediagramm aus Impulsantwort/Sprungantwort generieren
  Antworten mit Zitat
Hallo zusammen,

zum Ausmessen einer Reglerstrecke habe ich mal eine ganz simple Frage. Um die Reglerstrecke auszumessen, teilt man doch die FFT vom Ausgangssignal durch die FFT vom Eingangssignal?

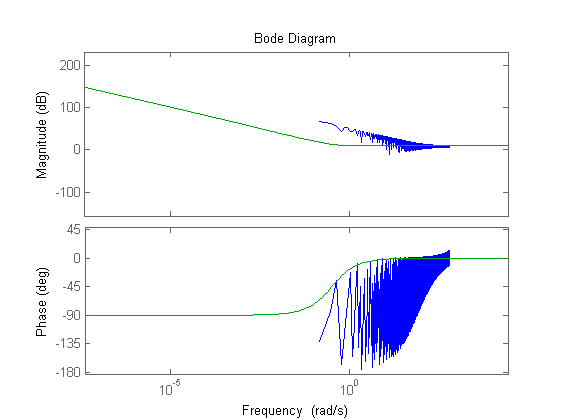

Warum funktioniert dann der folgende Code nur für wenige Punkte am Schluss (siehe Anhang)?
Code:

Num = 6000; % Laenge des Signals
s1 = [0 700000 ones(1,Num-2)*0]; % Eingangssignal
g1 = filter([3 ones(1,Num)],1,s1);% Reglerstreck - Beispiel: PI-Regler (P+I/s) P = 3 I = 1
T = 0.005; % Abtastperiodendauer
NFFT1 = 2^nextpow2(length(s1));
NFFT2 = 2^nextpow2(length(g1));
S1 = fft(s1,NFFT1)/length(s1);
G1 = fft(g1,NFFT2)/length(g1);
f = 1/(T*2)*linspace(0,1,NFFT1/2+1);
Y = 2*G1(1:NFFT1/2+1)./(2*S1(1:NFFT2/2+1));
mod = frd(Y,2*pi*f);
s = tf('s');
G = 1/s +3;
bode(mod,G); % Vergleich der Bodediagramme



Viele Grüße

 Beschreibung:

Download
 Dateiname:  untitled.png
 Dateigröße:  5.12 KB
 Heruntergeladen:  618 mal


Gast32

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.04.2015, 18:51     Titel: Korrektur
  Antworten mit Zitat
Korrektur: Beim I-Glied fehlt noch ein T:
Code:

Num = 6000; % Laenge des Signals
T = 0.005; % Abtastperiodendauer
s1 = [0 700000 ones(1,Num-2)*0]; % Eingangssignal
g1 = filter([3 ones(1,Num)*T],1,s1);% Reglerstreck - Beispiel: PI-Regler (P+I/s) P = 3 I = 1
NFFT1 = 2^nextpow2(length(s1));
NFFT2 = 2^nextpow2(length(g1));
S1 = fft(s1,NFFT1)/length(s1);
G1 = fft(g1,NFFT2)/length(g1);
f = 1/(T*2)*linspace(0,1,NFFT1/2+1);
Y = 2*G1(1:NFFT1/2+1)./(2*S1(1:NFFT2/2+1));
mod = frd(Y,2*pi*f);
s = tf('s');
G = 1/s +3;
bode(mod,G); % Vergleich der Bodediagramme

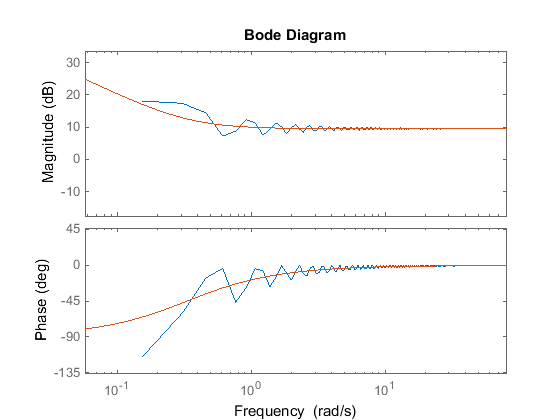

Im Anhang ergibt sich nun ein deutlich besseres Bodediagramm.
Frage: Ist das der normale Weg, um die Regelstrecke aufzunehmen? Ich meine, dass das Ergebnis immer noch sehr verbesserungswürdig ist.

Viele Grüße

 Beschreibung:

Download
 Dateiname:  untitled.png
 Dateigröße:  16.35 KB
 Heruntergeladen:  651 mal
