Bodediagramm aus Messwerten


Siccario
Forum-Anfänger

Forum-Anfänger

Beiträge: 22
Anmeldedatum: 08.11.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.12.2013, 15:06     Titel: Bodediagramm aus Messwerten
  Antworten mit Zitat
Hi,

ich muss für eine mechanisches System mit Sinusanregung ein Bodediagramm erstellen,

folgender Thread hat mir dazu gedient.

http://www.gomatlab.de/bode-diagram.....erten-erstellen-t368.html

Code:
y = abs(Ausgang./Eingang); % Amplitudenverstärkung der Sinuskurven

x= xcov(Ausgang,Eingang); % Phasenverschiebung
x1=x(250001:500001);


% freq=logspace(f0,f1,anzahl); mit f0 der kleinsten Frequenz, f1 der größten und anzahl der Anzahl der Messwerte.
f0=0.0001;
f1=10;
anzahl=250001;
freq=logspace(f0,f1,anzahl);
% semilogx(freq,A);           % A ist darin der Vektor mit den Amplitudenverstärkungen
semilogx(freq,y)

% semilogx(freq,Ph)  Ph der mit den Phasenverschiebungen
semilogx(freq,x1)



Mein Problem ist jetzt, ich erhalte zwar den die Plots für Amplitudenverstärkung über Frequenz und Phasenverschiebung über Frequenz, aber ich benötige ein Bodediagramm.

Siehe Anhang

Kann mir jemand helfen?

lg

Tobi

 Beschreibung:

Download

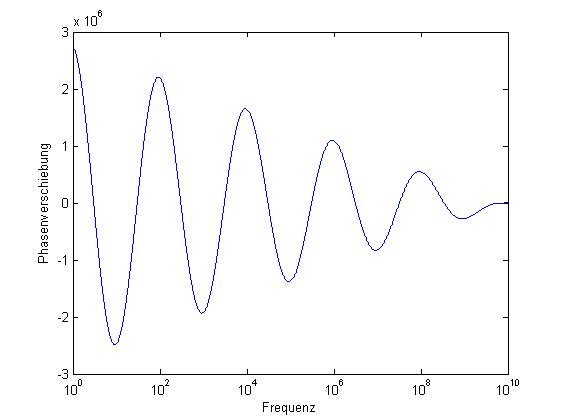

 Dateiname:  Phasenversch_f.png
 Dateigröße:  4.27 KB
 Heruntergeladen:  735 mal
 Beschreibung:

Download

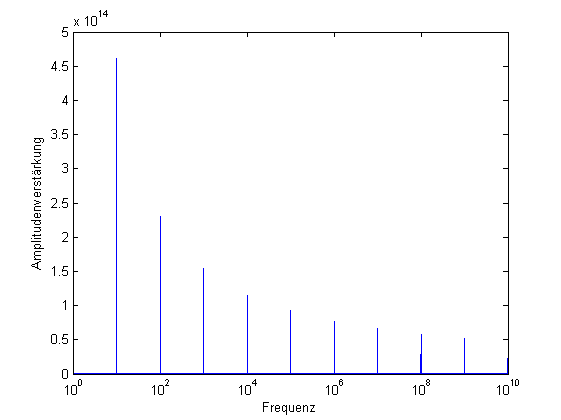

 Dateiname:  Amplitudenverst_f.png
 Dateigröße:  3.55 KB
 Heruntergeladen:  729 mal
