Titel: Bodediagramm Übertragungsfunktion
|
 |
Hallo Community,
folgende Übertragungsfunktion ist gegeben:

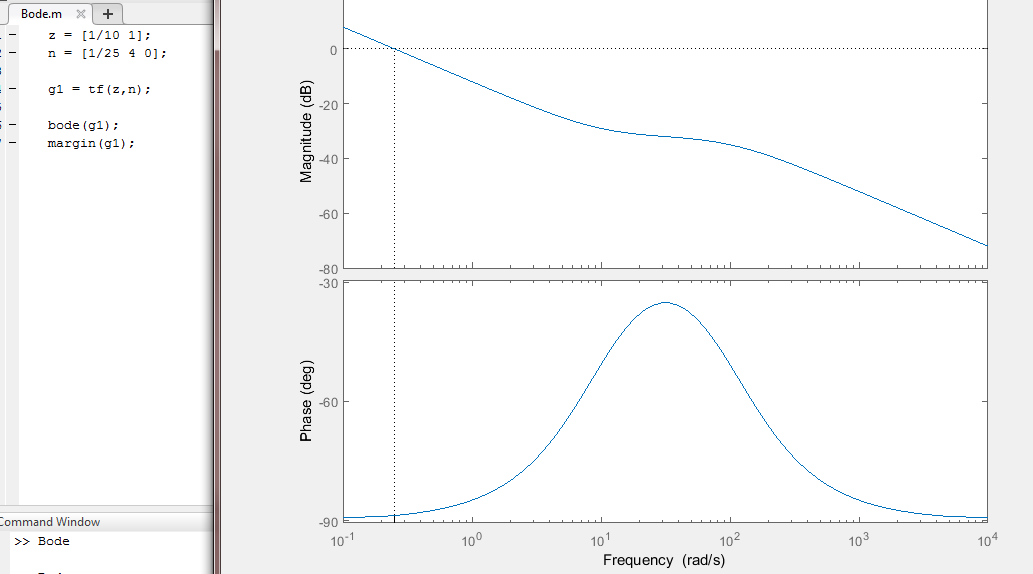

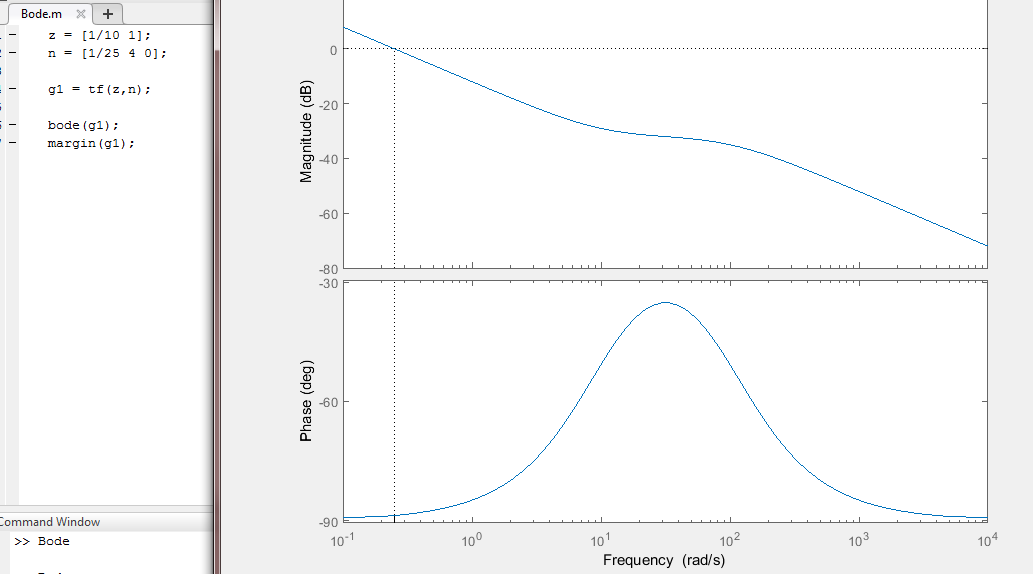

Ich habe das Bodediagramm über Matlab zeichnen lassen (siehe Anhang), nun zu meiner Frage. Die Übertragungsfunktion hat eine Nullstelle und zwei Polstellen, die Polstelle sieht man gut, dass die Amplitude ab Eckfrequenz 100 mit -20dB/Dekade fällt, aber die Nullstelle müsste mit +20dB/Dekade ab Eckfrequenz 10 ansteigen, wieso wirkt sich das nicht in auf den Verlauf der Amplitude aus?
Vielen Dank.
MfG
manuue
| Beschreibung: |
|
Download |
| Dateiname: |
bode.PNG |
| Dateigröße: |
29.26 KB |
| Heruntergeladen: |
762 mal |
|
|
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 14.05.2016, 08:33
Titel:
|
|
Hallo,
jede Polstelle führt zu einer Dämpfung von -20dB/pro Dekade, wie du schon richtig schreibst. Man sieht doch sehr wohl, dass die Nullstelle die Dämpfung der 1. Polstelle nahezu aufhebt (annähernd gerader Verlauf zwischen 10 und 100 rad/s). Die 2. Polstelle führt dann wiederum bei 100 rad/s zu einer erneuten Dämpfung von -20dB/pro Dekade.
Gruß DSP
|
|
|
|
| slinshady |
Forum-Century
|
|
Beiträge: 115
|
|
|
|
Anmeldedatum: 12.01.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2012b+
|
|
|
|
|
|
|
Verfasst am: 06.08.2016, 20:19
Titel:
|
|
|
du hast anfangs eine Steigung von 0, da keine Polstelle oder Nullstelle in 0, dann bekommst du die Steigung -1:1 und danach 1:1, da deine Steigung zuvor aber -1:1 war wird sie wieder zu 0. käme deine Nullstelle zuerst würde es nach oben gehen, und dann das Niveau halten und dann bei der zweiten Polstelle erst sinken.
|
|
|
|
|
|
|
