Titel: Bodediagramm einer Übertragungsfunktion
|
 |
Hallo,

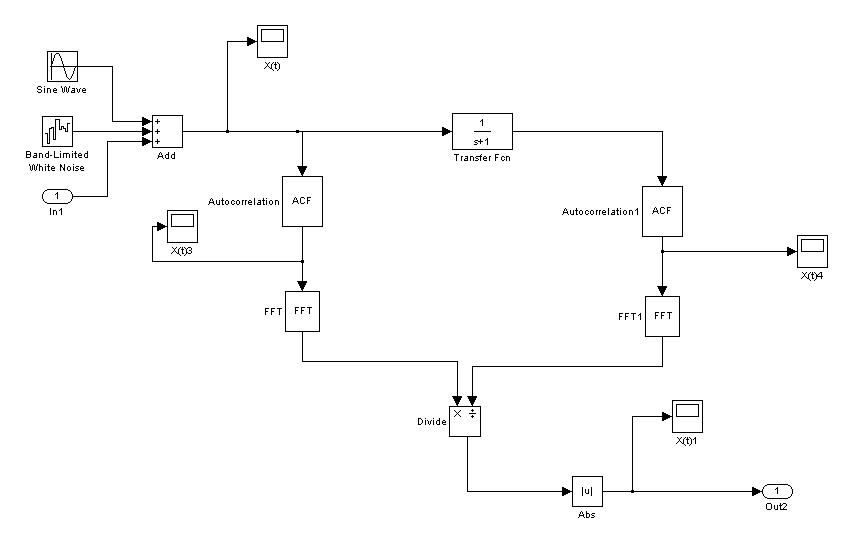

ich habe leider mein Prob. noch nicht gelöst. ich muss noch zu diesem Rauschsignal am Eingang noch eine Autokorrelationsfunktion verbinden. Mein System ist in (ACF..JPG) zum download.
Die Formel zur erklärung sind in (Formel.JPG) zum download.
Ich muss am Ausgang ein Bodedigramm für Betrag von G(jw)Quadrat kriegen.
das Prob. nachdem Simulation kriege ich ein Leer Plot(das Fenster des Bodediagramms). ich weiß nicht auch vielleicht habe ich eine falsche Blöcke.... gewählt, oder fällt was bei der Parametrierung.
Habt ihr eine Lösung oder Ideen dafür?? wenn es auch eine andere Formulierung gibt,ist auch gut.
Danke schön im Voraus.
