Bodeplot aus Messdaten



Reinhard
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 16.05.23
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.05.2023, 15:43     Titel: Bodeplot aus Messdaten
  Antworten mit Zitat
Hallo zusammen,

ich habe an einem System mit komplexer Temperaturregelung ein Chirpsignal aufgenommen. Die Frequenz des aufgebrachten Sinus für den Temperatursollwert betrug zu Beginn 1/1200 Hz und wurde nach jeder zweiten Sinusschwingung um den Faktor 1.2 erhöht, bis er schließlich 1 Hz überschritten hatte.
Den Sollwert und den gemessenen Temperaturwert habe ich sekündlich aufgezeichnet.
Aus diesen beiden Signalen möchte ich nun die Magnitude und Phasenverschiebung des Temperaturverlaufs bezogen auf den Sollwert plotten (Bodeplot). Rolling Eyes

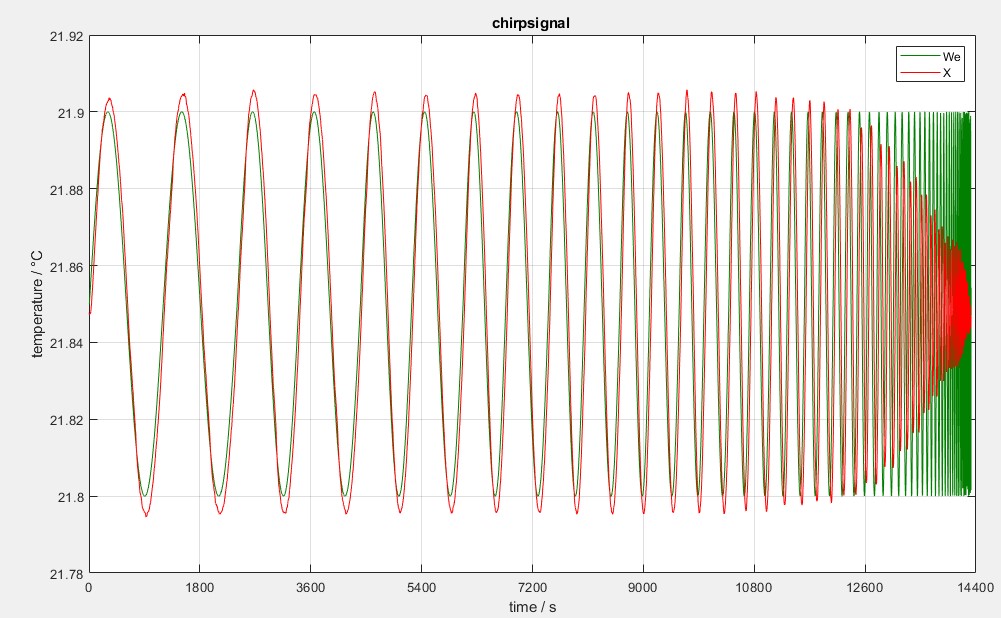

Vielleicht helfen die Grafik und die Daten im Anhang zum besseren Verständnis.

Kann mich bitte jemand unterstützen, weil ich ein absoluter Matlab Anfänger bin.
Vielen Dank schon mal im Voraus!

Reinhard

chirp.mat
 Beschreibung:

Download
 Dateiname:  chirp.mat
 Dateigröße:  145.8 KB
 Heruntergeladen:  151 mal
Annotation 2023-05-16 152451.jpg
 Beschreibung:

Download
 Dateiname:  Annotation 2023-05-16 152451.jpg
 Dateigröße:  131.61 KB
 Heruntergeladen:  133 mal
Private Nachricht senden Benutzer-Profile anzeigen


steve
Ehrenmitglied

Ehrenmitglied



Beiträge: 2.022
Anmeldedatum: 03.09.07
Wohnort: Wien
Version: R2023b
     Beitrag Verfasst am: 17.05.2023, 09:35     Titel:
  Antworten mit Zitat
Hallo Reinhard,

ich habe leider die entsprechenden Toolboxen nicht, aber vielleicht hilft dir dieser Link als Startpunkt weiter: https://de.mathworks.com/matlabcent.....e-plot-from-measured-data

Nachtrag: Mit der System Identification Toolbox kommt die App System Identification, die ebenfalls hilfreich sein kann.
Ansonsten gäbe es noch die Ansätze:
Code:
data = iddata(ChirpAll(:,3),ChirpAll(:,2));
H1 = etfe(data);
H2 = spafdr(data);
bode(H1, H2)



Gruß,
Steve
