Verfasst am: 14.10.2016, 11:46 Titel: Bogenmaß Einheit in Plot einfügen

Hallo alle zusammen,

ich habe einen Plot der über Theta Sweept. Jedoch möchte ich gerne die Skalierung auf der x-Achse in der Schreibweise 0, pi/2, pi, usw. haben.

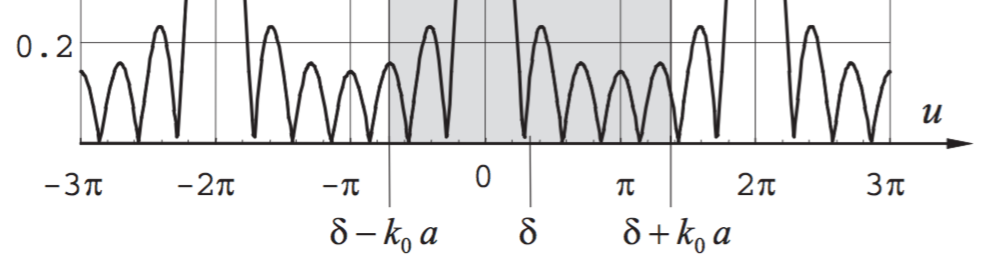

Mir ist es auch fast gelungen. Jedoch sollte normalerwise immer bei den Maximas 0 und 2pi auftauchen und von -2pi zu 0 zu 2pi laufen aber irgendwie ist das komplett durcheinander. Warum? Im Anhang ist ein Bild wie es eigentlich aussehen sollte.

Was mache ich falsch?

Code:

fc = 2.45e9;
Er = 3;
c0 = physconst('lightspeed');
lambda0 = c0./fc;
lambda = lambda0./sqrt(Er);

figure(2)
hold on
N1 = 10;
N2 = 6;
N3 = 8;
x = lambda/2
theta1 = -190:0.01:190;
theta = degtorad(theta1)

AF1 = abs(sin(N1.*pi.*((x./lambda).*sin(theta./180.*pi)))./(N1.*sin(pi.*...
((x./lambda).*sin(theta./180.*pi)))));

plot(theta, AF1,'r-')
legend('AF1 = N2','AF2 = N6','AF3 = N10','Location','East');
title('Gruppenfaktor Theta 15.5°');
xlabel('Theta');
ylabel('AF');
set(gca,'XTick',-2.*pi:pi./2:2.*pi)
set(gca,'XTickLabel',{'-2pi','-pi','0','pi','2pi'})

Funktion ohne Link?

Grüße

Bildschirmfoto 2016-10-14 um 12.39.26.png

Beschreibung:

Download

Dateiname:

Bildschirmfoto 2016-10-14 um 12.39.26.png

Dateigröße:

117 KB

Heruntergeladen:

432 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 14.10.2016, 17:04 Titel: Re: Bogenmaß Einheit in Plot einfügen

Hallo sawyer_ma,

Code:

set(gca,'XTick',-2.*pi:pi./2:2.*pi)
set(gca,'XTickLabel',{'-2pi','-pi','0','pi','2pi'})

Funktion ohne Link?

Das sind 9 XTicks, abd nur 5 XTickLabels.

Gruß, Jan
