Box um Plot bei ausgeblendeter y2-Achse?


Nabla
Forum-Anfänger

Forum-Anfänger

Beiträge: 13
Anmeldedatum: 08.12.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.12.2016, 21:50     Titel: Box um Plot bei ausgeblendeter y2-Achse?
  Antworten mit Zitat
Hallo zusammen,

ich habe mir ein Skript geschrieben, bei dem ich Daten, die auf eine zweite y-Achse kommen, wahlweise ausblenden kann. Die zweite y-Achse macht dann auch keinen Sinn mehr und wird auch ausgeblendet. Leider ergibt das dann eine offene Box um meinen Plot herum. Hier ein Minimalbeispiel:

Code:
myplot = figure;
PLOT1 = subplot(1,1,1);
yyaxis left;
LINE1 = fplot('sin(x)');
PLOT1.YAxis(1).Color = 'black';
PLOT1.XAxis.Visible = 'on';
PLOT1.YAxis(1).Visible = 'on';
PLOT1.YAxis(2).Visible = 'off';
PLOT1.Box = 'on';


Hat jemand dafür eine Lösung? Ticks sind nicht allzu wichtig, aber eine geschlossene Box möchte ich rechts haben. Das darf auch manuell geschehen, solange es einfach umschaltbar bleibt.

Ich hoffe ihr könnt helfen.

Viele Grüße,
Clemens

 Beschreibung:

Download

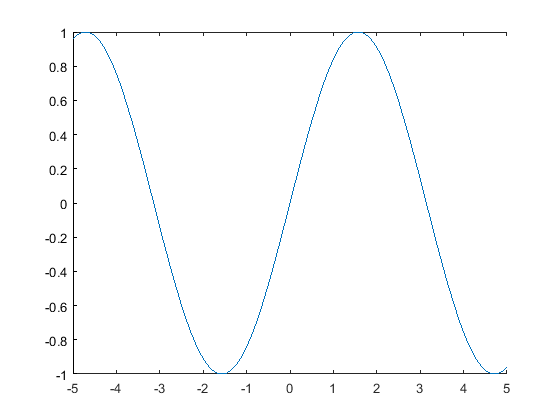

 Dateiname:  openbox.png
 Dateigröße:  8.79 KB
 Heruntergeladen:  385 mal
Private Nachricht senden Benutzer-Profile anzeigen


Nabla
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 13
Anmeldedatum: 08.12.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.12.2016, 22:24     Titel:
  Antworten mit Zitat
Habe einen Weg gefunden:

Code:
myplot = figure;
PLOT1 = subplot(1,1,1);
yyaxis left;
LINE1 = fplot('sin(x)');
PLOT1.YAxis(1).Color = 'black';
PLOT1.XAxis.Visible = 'on';
PLOT1.YAxis(1).Visible = 'on';
PLOT1.YAxis(2).Visible = 'off';
PLOT1.Box = 'off';
PLOT1.Color = 'none';
BOX = axes('Position',PLOT1.Position);  yyaxis left; %damit BOX weiß es gibt eine zweite Achse
BOX.Box = 'on';
BOX.Color = 'none';
BOX.XAxis.TickValues = [];
BOX.YAxis(1).TickValues = [];
BOX.YAxis(2).TickValues = [];
BOX.YAxis(2).Color = 'black';


 Beschreibung:

Download

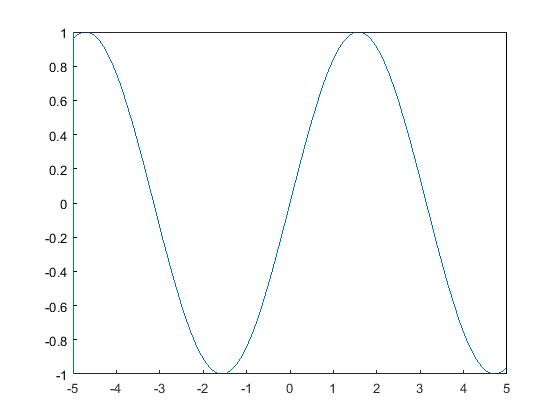

 Dateiname:  closedbox.png
 Dateigröße:  8.73 KB
 Heruntergeladen:  387 mal
