Übungsaufgabe Blockschaltbild



Michael19923454

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.01.2015, 16:33     Titel: Übungsaufgabe Blockschaltbild
  Antworten mit Zitat

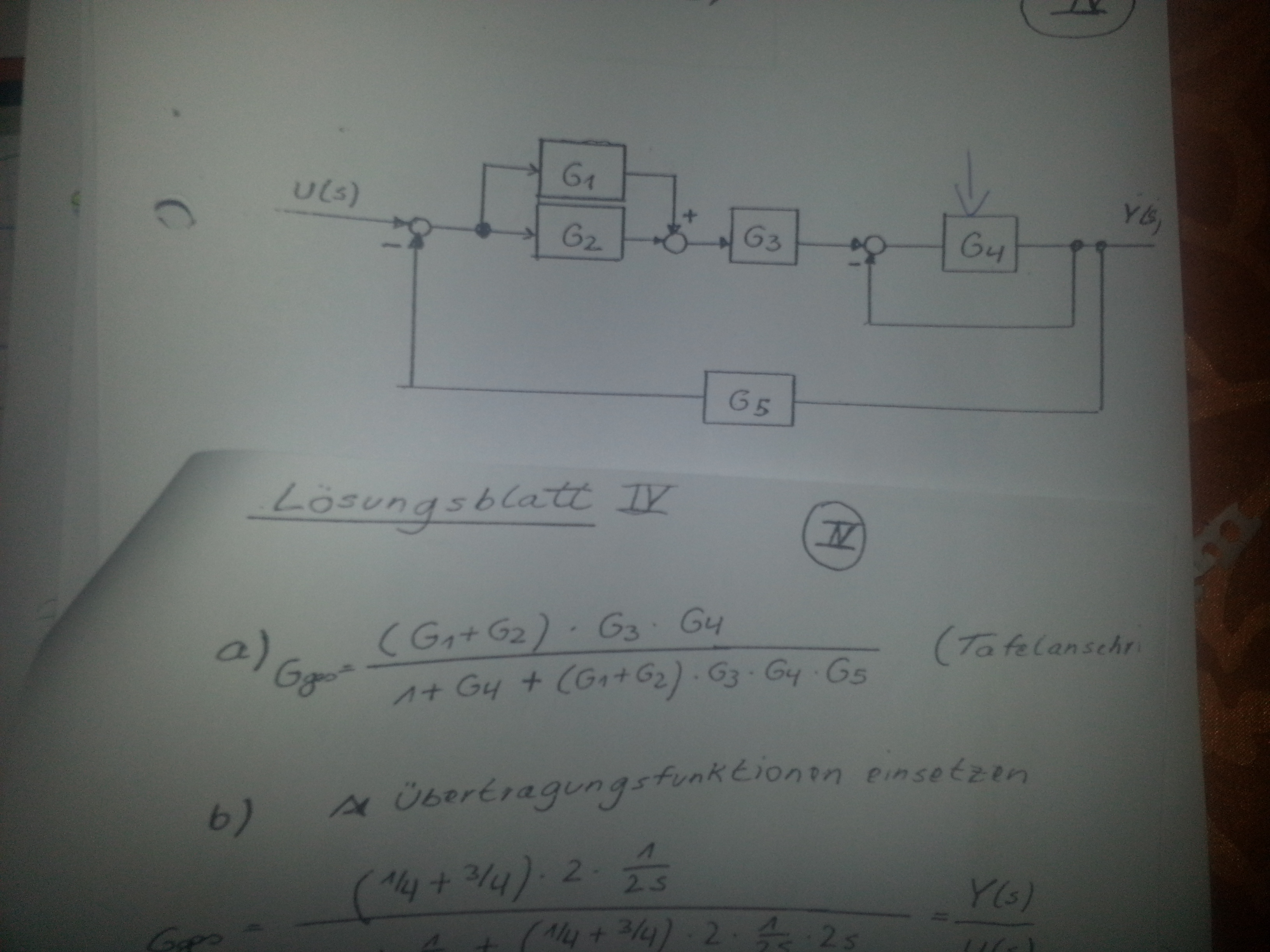

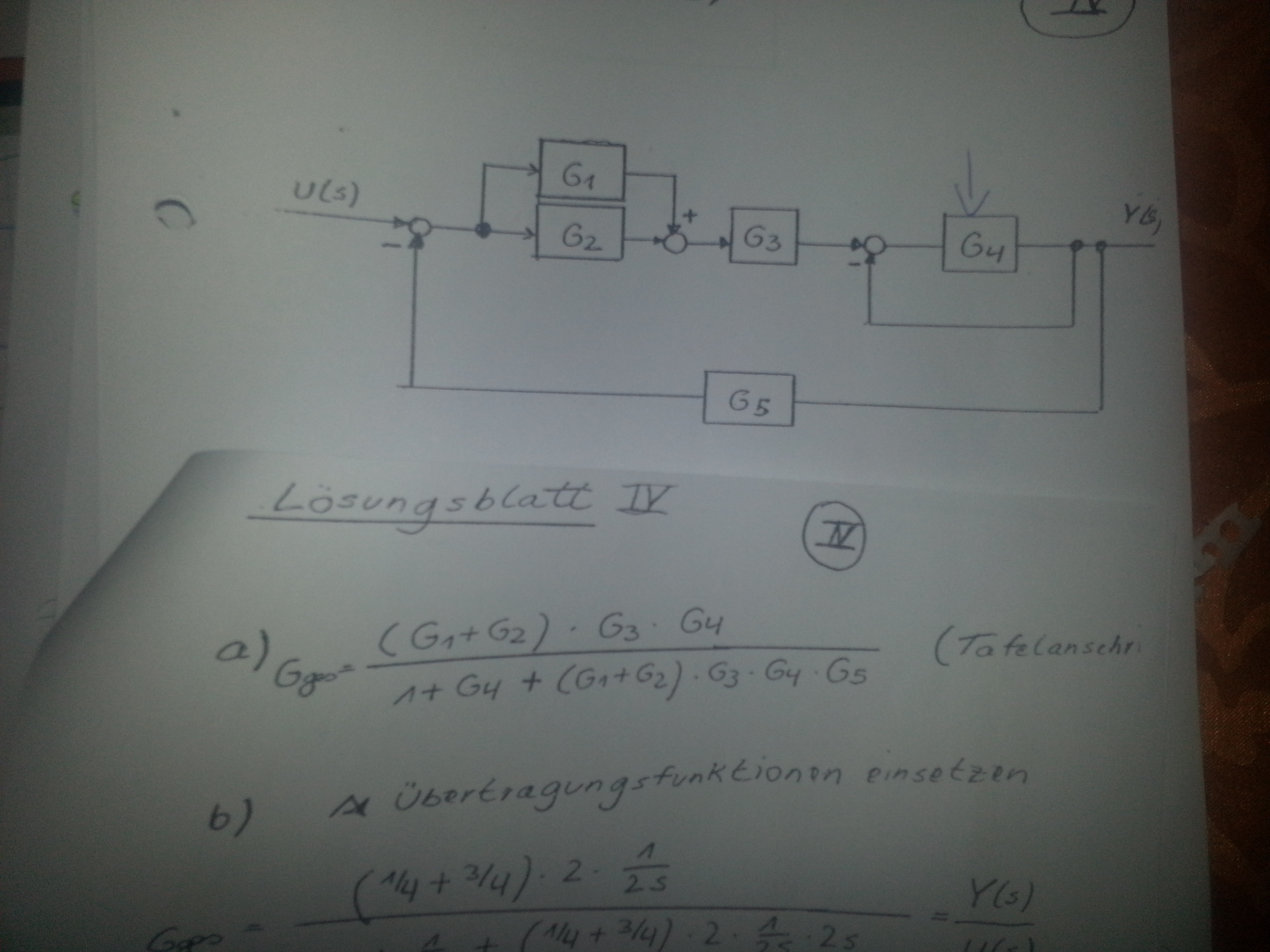

Gesucht Gges ?
Kann mir zufällig einer erklären wie man auf die Lösung kommt ?
Ich Weiß nicht richtig wie ich die einzelnen Schaltungen zusammenfassen soll ?!
Mein Versuch

G1,2 = G1 + G2 (Parallelschaltung)

G1,2,3 = (G1 + G2 ) * G3 ( Reihenschaltung )

Wie gehe ich mit dem rest vor ?
G4 ist ja eine Kreisschaltung.

 Beschreibung:

Download
 Dateiname:  20150114_162501.jpg
 Dateigröße:  1.75 MB
 Heruntergeladen:  729 mal


JoteEee
Forum-Newbie

Forum-Newbie


Beiträge: 1
Anmeldedatum: 15.01.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.01.2015, 14:03     Titel: Lösungsweg
  Antworten mit Zitat
Hi,
da ich grade selber für eine Klausur übe, habe ich dein Problem mal versucht zu lösen.

Ich fange von hinten an und gehe stumpf von

y= G4 * (e - y) aus.

für e setze ich dann die Reihen und Parallelschaltung ein mit a als Eingang. :

e = G3 * (G1+G2) * a

und a ist dann:

a = u - (G5*y)

danach setze ich a erst in die Gleichung für e ein und dann e in die Gleichung für y.

Schau mal ob das für dich verständlich ist.

Lösung Blockschaltbild.jpg
 Beschreibung:

Download
 Dateiname:  Lösung Blockschaltbild.jpg
 Dateigröße:  210.95 KB
 Heruntergeladen:  669 mal
