BUS in mehrere BUSSE aufteilen |
|
| Nadja2005 |
Forum-Newbie
|
 |
Beiträge: 9
|
|
|
|
Anmeldedatum: 15.05.14
|
|
|
|
Wohnort: Köln
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 21.07.2014, 16:38
Titel: BUS in mehrere BUSSE aufteilen
|
 |
| |
 |
 |
Hallo liebstes MatlabForum,
ich sitze derzeit an einer Diagnose CAN Simlation und beabsichtige einen in einer embedded function meines stateflows erstellten BUS nach Simulink herauszuführen.
Dies klappt auch erstmal wunderbar. Ich verwende hierfür den BUS-Editor und erselle mir den BUS namens DID_Data.
Dieser soll dann auch mein einziger Simulink Eingang sein und erst in Simulink weiter aufgeteilt werden.
Führe ich hierüber lediglich einzelne Signale und keine weiteren Busse ab (im BUS-Editor BUS-Elements) ab, funktioniert auch alles.
Da sich mein BUS aber nochmals in mehrere kleinere BUSSE unterteilt bzw. unterteilen soll, versuche ich auf Simulink Ebene, mehrere BUS_selectoren, hinter meinen großen BUS_selector zu schalten.
Hierfür erstelle ich mir im BUS-Editor weitere BUSSE, welche ich dann als BUS-Elemente in meinen Hauptbus einfüge.
Alle Unterbusse tragen den Datentyp BUS: NameUnterbus
Die Signal sind auf unterster Ebene alle als Single gesetzt
Dies klappt so aber alles nicht. Ich bekomme immer wieder verschiedene Type Declaration Fehler.
Meine Frage:

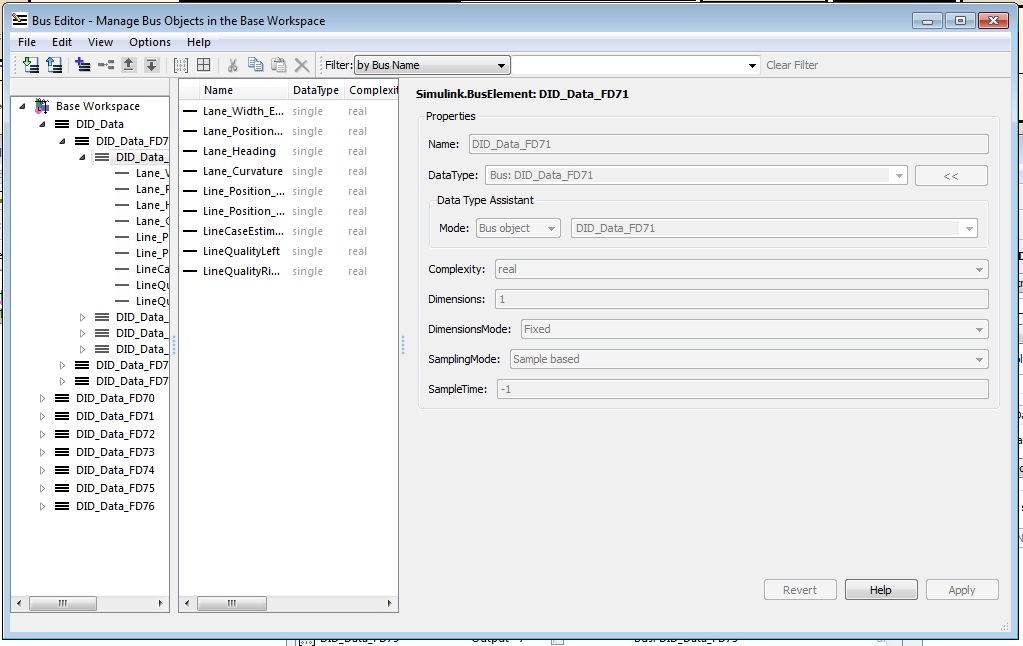

Welchen Datentyp muss ich meinen "Unterbussen" (alle BUS-Elements des Hauptbusses....siehe jpg) geben, damit das ganze funktioniert?
Wie kann ich die Signale übr Matlab ansprechen?
Habe versucht über Haupbus.Unterbus.Unterbus.Signal an meine Signale zu kommen, aber das klappt so nicht....WARUM???
Für Ideen bzw Hilfe wäre ich echt dankbar.
VG Nadja
| Beschreibung: |
|
Download |
| Dateiname: |
BUS.jpg |
| Dateigröße: |
155.15 KB |
| Heruntergeladen: |
502 mal |
|
|
|
|
|
|
|
|
|
