CANoe mit Matlab/Simulink |
|
| nasty33330 |
Forum-Newbie
|
 |
Beiträge: 9
|
|
|
|
Anmeldedatum: 01.03.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 01.03.2012, 13:26
Titel: CANoe mit Matlab/Simulink
|
 |
Hallo)
Ich würde gerne eine bestehende Modell von Matlab/Simulink in CANoe integrieren, allerdings weiß ich nicht mal wo ich anfangen soll. Kennt sich irgendeiner mit CANoe aus? Können sie mir vielleicht Starthilfe geben, oder irgendein Link, wo die Vorgehensweise beschrieben ist. (Englisch kann ich leider nicht)
Ich wäre dankbar für jeden Hinweis.
|
|
|
|
|
|
| Gradl_Christoph |
Forum-Anfänger
|
|
Beiträge: 31
|
|
|
|
Anmeldedatum: 19.09.11
|
|
|
|
Wohnort: Pregarten
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.03.2012, 22:25
Titel:
|
|
Hallo,
das Matlab Interface wirst du bereits installiert haben, ansonsten kann man es von der Vector Homepage runter laden. Weiteres benötigtst du noch den Real-Time-Workshop, falls du die Modelle in eine .dll umwandeln willst.
Ohne English-Kenntnisse dürfte es aber schwierig werden. Ich habe mal meine Dokumente angehängt mit welchen ich begonnen habe.
In welchem Bereich möchtest du CANoe + Matlab einsetzen?
FG,
Christoph
| Beschreibung: |
|
Download |
| Dateiname: |
CANoe.rar |
| Dateigröße: |
4.61 MB |
| Heruntergeladen: |
995 mal |
|
|
|
|
| nasty33330 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 9
|
|
|
|
Anmeldedatum: 01.03.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 05.03.2012, 15:21
Titel:
|
|
|
im Bereich Testdurchführung von Funktionen eines BoardComputer. Danke, gucke mir das sofort an.
|
|
|
|
| nasty33330 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 9
|
|
|
|
Anmeldedatum: 01.03.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.03.2012, 10:57
Titel:
|
|

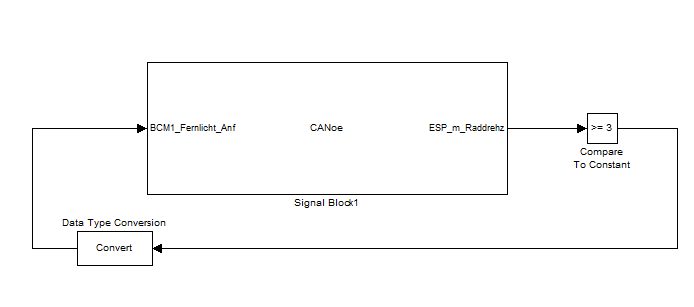

für den Anfang habe ich mir ganz einfaches Model in Simulink gebaut, welches aus 2 Blöcke besteht Signal rein, Signal raus (SignalBlock) und wenn ein Signal >4 ist, soll der andere Signal sich melden. Wie mache ich daraus eine dll? Die ich dann später in CANoe einbinden soll?
[/code]
| Beschreibung: |
|
Download |
| Dateiname: |
SimulinkModel.PNG |
| Dateigröße: |
9.64 KB |
| Heruntergeladen: |
1089 mal |
|
|
|
|
| nasty33330 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 9
|
|
|
|
Anmeldedatum: 01.03.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.03.2012, 13:54
Titel:
|
|
|
nein, keine dll, sondern *.ini Datei. Ich glaube die muss bei dem Knoten in CANoe bei Configuration zugefügt werden
|
|
|
|
| Gradl_Christoph |
Forum-Anfänger
|
|
Beiträge: 31
|
|
|
|
Anmeldedatum: 19.09.11
|
|
|
|
Wohnort: Pregarten
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.03.2012, 14:16
Titel:
|
|
Hallo,
bei CANoe sind einige sehr gute Beispiele dabei, wie man das Modell einbindet bzw. wie man danach über ein Panel auf die einzelnen Signale zugreift. Ich würde mal anfangen, dass du das nicht kompillierte Modell zum laufen bekommst, da du da besser debuggen kannst.
Wie du den Real-Time-Workshop einstellen musst ist in meinen Dateien angeführt, welche ich oben hochgeladen habe. Du brauchst natürlich auch den richtigen Compiler -> Visual Studio wenn ich mich nicht täusche.
Wenn du Visual Studio 2008 verwendest kann es zu Problemen kommen.
Für das Senden von CAN-Botschaften, musst du deine CAN DB abändern bzw. Attribute hinzufügen, welche angeben, wann bzw. wie oft die Botschaften geschickt werden.
FG,
Christoph
|
|
|
|
|
|
|
