Titel: Chirp Signl anpassen
|
 |
Hi,
ich muss ein Sweep-Sinus-Signal nachmodellieren, 5° Amplitude, 0,01 - 2 Hz.
Allerdings bekomme ich es nicht wirnklich hin,
1. schwächt die Amplitude ab, was sie nicht sollte
2. benötige ich die doppelte Periodenlänge

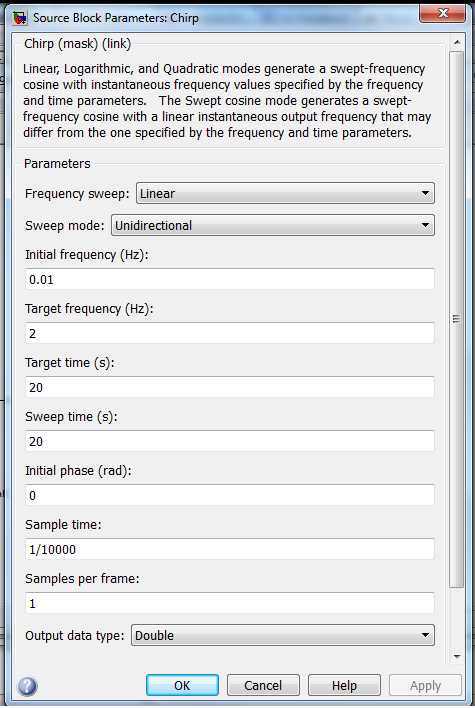

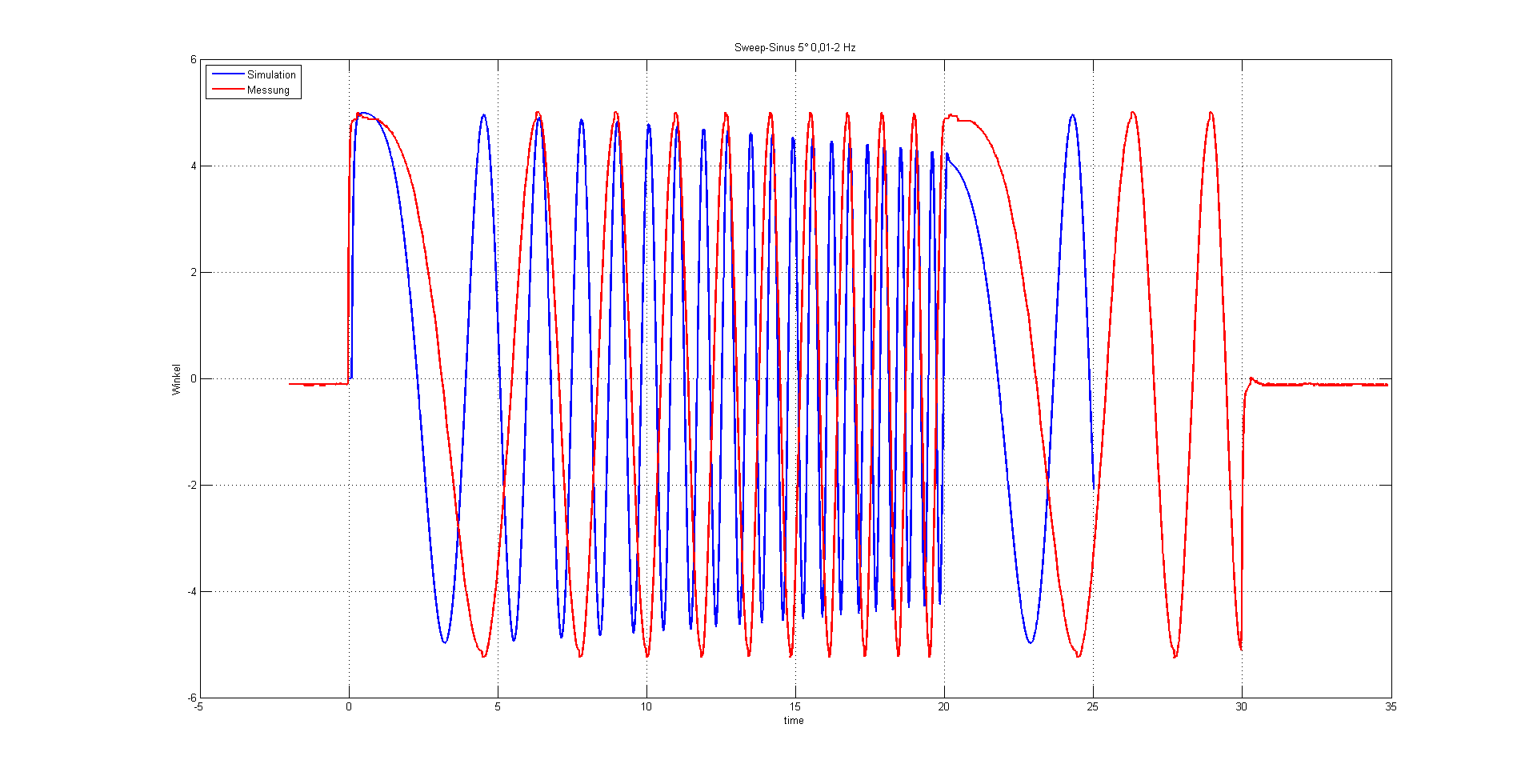

Im Anhang sind meine Chrip Eigenschaften und ein Plot des Zielsignals und meines Aktuellen.
Die höhe der Amplitude erreiche ich mit einem Gain nach dem Chirp-Block.
Kann mir bitte jemand helfen, ich weiss nicht mehr weiter.
lg
| Beschreibung: |
|
Download |
| Dateiname: |
sweep.png |
| Dateigröße: |
56.24 KB |
| Heruntergeladen: |
493 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
sweep_sinus.png |
| Dateigröße: |
26.89 KB |
| Heruntergeladen: |
516 mal |
|
|
|
|
|
|
|
|
|
