Colormap mit zwei Farbverläufen getrennt durch fixen Wert



Peter P.

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.07.2016, 20:32     Titel: Colormap mit zwei Farbverläufen getrennt durch fixen Wert
  Antworten mit Zitat
Hallo zusammen,

ich hab ein Problem mit dem Erstellen einer Colormap. Ich habe in einer 2D-Matrix unterschiedliche Werte von 0 bis max. Diese lasse ich mir mit imagesc anzeigen. Für die Darstellung interessieren mich zum einen die Werte von 0 bis 1, die toleriert werden können. Trotzdem gilt, je kleiner desto besser. Daher würde ich mir gerne die Werte von 0 bis 1 mit einem Verlauf von dunkel blau nach hell blau anzeigen lasse. Sobald ein Wert größer eins ist, kann dieser nicht mehr toleriert werden. Auch hier gilt je größer desto schlechter. Dies will ich mir ebenfalls mit einem Verlauf von dunkel rot nach hell rot anzeigen lassen.
Einen Verlauf (z.B. mit linspace) zu erstellen ist kein Problem. Aber wie kann ich die Grenze von Verlauf 1 zu Verlauf 2 immer auf 1 fixieren. Die unterschiedlichen 2D-Matrizen haben leider unterschiedliche max Werte.

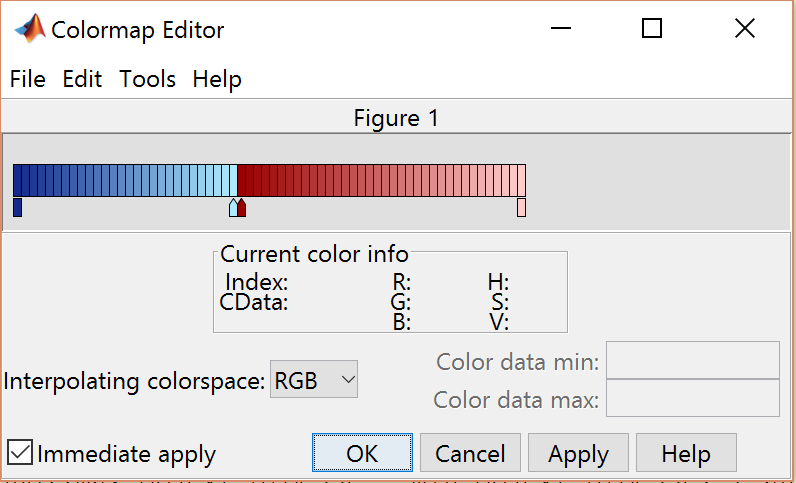

Im Anhang ein Bild dass das gewünschte Ergebnis zeigt.

Grüße Peter

 Beschreibung:

Download
 Dateiname:  colormap.PNG
 Dateigröße:  28.76 KB
 Heruntergeladen:  471 mal


Winkow
Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 20.07.2016, 09:08     Titel:
  Antworten mit Zitat
was hast du denn bis jetzt versucht und welche fehler sind dabei aufgetreten?
ein lauffähiges minimalbeispiel wäre denke ich hilfreich um zu verstehen wo es jetzt nicht so läuft wie du willst.
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

Peter P.

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.07.2016, 11:46     Titel:
  Antworten mit Zitat
Hier der bisherige Code:
Code:
Test = rand(15,15)*3;
max_Test = max(Test(:));

% [zeilen, spalten] = size(Test);
% map1 = zeros(zeilen,3);

blue0to1 = linspace(0,1,10);
blue0to1 = blue0to1.';

% red1toMax = linspace(1,max_Test,10);
red1toMax = linspace(0,1,10);
red1toMax = red1toMax.';

map_blue0to1 = zeros(10,3);
    map_blue0to1(:,3) = 1;
    map_blue0to1(:,3) = blue0to1;

map_red1toMax = zeros(10,3);
    map_red1toMax(:,1) = 1;
    map_red1toMax(:,1) = red1toMax;


map1 = [map_blue0to1;map_red1toMax];

figure,imagesc(Test);
colormap(map1);
% colormap(map_blue0to1);
colorbar;



meine colormap wird jetzt genau in der mitte geteilt. von 0 bis
Code:
max_Test/2
wird
Code:
map_blue0to1
genommen von [code]max_Test/2[/code bis [code]max_Test[/code wird [code]map_red1toMax[/code] verwendet. Ist klar da beide aus je 10 Stufen bestehen.
ich will die Teilung zwischen der blauen und der roten map jedoch nicht mittig abhängig vom maxwert haben, sondern blau soll immer für meine Werte von Test von 0 bis 1 gelten und die rote map von 1 bis max.
gibt es da eine einfach möglichkeit dies zu definieren?

Winkow
Moderator

Moderator



Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 20.07.2016, 12:44     Titel:
  Antworten mit Zitat
hmm vielleicht indem man beides einzeln plottet...
also alles <=1 und dann >1. den vielleicht könnte mana uch den bereich größer als 1 für die colormap normieren...
https://de.mathworks.com/matlabcent.....ormaps-in-a-single-figure
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen
