Verfasst am: 01.07.2011, 11:55 Titel: COM Daten im Textfeld von GUI ausgeben

Hallo,

ich habe ein kleines Problem bei der Programmierung eines GUI. Wäre super wenn mir jemand helfen könnte...

Also zum Problem:
Ich öffne im GUI eine serielle Schnittstelle und lasse diese eine Funktion aufrufen, wenn Daten da sind.
--> s1.BytesAvailableFcn =@serialGetData;

Nun werden diese Daten brav von der Funktion eingelesen und im Command Window dargestellt.

Code:

function serialGetData(s, eventdata, handles)

data_dummy = fgetl(s); % Daten werden gelesen

fprintf(' %s\n ', data_dummy);

Funktion ohne Link?

Ich würde aber auch gerne diese Daten in einem Text-Feld von der GUI darstellen. Also z.B.:

Code:

function serialGetData(s, eventdata, handles)

data_dummy = fgetl(s); % Daten werden
gelesen
set(handles.text1,'string',data_dummy);

fprintf(' %s\n ', data_dummy);

Funktion ohne Link?

Wobei text1 das text-Feld ist. Wenn ich aber das mache, dann meldet sich MATLAB und meint, dass das handle unbekannt ist.

Ich kenne mich mit GUIs nicht gut aus (arbeite erst seit ca. 1Woche damit)...
Würde aber gerne wissen, wie ich in solchen Unterfunktionen wie serialGetData, die einzelnen grafischen Elemente der GUI ansprechen kann. Denn die Textdarstellung ist nur mal ein Test. Zum Schluss sollen die Daten gezeichnet werden und das jedes Mal wenn ein neuer Wert dazu kommt ("quasi-echtzeit").

Vielen Dank im Voraus!!!!

Trifu

Martin1986

Forum-Century


	Beiträge: 121

	Anmeldedatum: 20.06.11

	Wohnort: ---

	Version: Win 2016b Linux 2016b

Verfasst am: 02.07.2011, 17:10 Titel:

hallo ich weiß zwar nicht wo du das ganze aufrufst
aber da die daten schon da sind Wink

würde ich es zuerst mal drawnow() testen, wenn es dass immer noch nicht tut entweder guidata oder die handles auch als returnwert der function definieren Wink

das sollte dann auf jedenfall gehen ich hoffe das hilft dir

Trifu

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 05.02.11

	Wohnort: ---

	Version: ---

Verfasst am: 03.07.2011, 14:49 Titel:

Hallo,

vielen Dank für die Antwort. Doch leider hilft es mir nicht viel. Ich kann mit drawnow() nicht Daten sofort schreiben, wenn ich in meiner Unterfunktion (welche von der Seriellen aufgerufen wird) nicht auf das Text-Feld zugreifen kann.

Mein eigentliches Problem ist, dass ich nicht weiß, wie ich in dieser Unterfunktion die einzelnen Funktionen der GUI bzw. Ausgaben der GUI --> In diesem Fall das Text-Feld ("Edit Text") ansprechen kann...

Martin1986

Forum-Century


	Beiträge: 121

	Anmeldedatum: 20.06.11

	Wohnort: ---

	Version: Win 2016b Linux 2016b

Verfasst am: 03.07.2011, 16:22 Titel:

also ich habe mal ein kleines Beispiel gemacht
GUI 1 Knopf (Tester) und eine Edit Ausgabe

Code:

function tester_Callback(hObject, eventdata, handles)
% hObject handle to tester (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
handles=testfun(handles);

function Ausgabe_Callback(hObject, eventdata, handles)
% hObject handle to Ausgabe (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)

% Hints: get(hObject,'String') returns contents of Ausgabe as text
% str2double(get(hObject,'String')) returns contents of Ausgabe as a double

% --- Executes during object creation, after setting all properties.
function Ausgabe_CreateFcn(hObject, eventdata, handles)
% hObject handle to Ausgabe (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles empty - handles not created until after all CreateFcns called

% Hint: edit controls usually have a white background on Windows.
% See ISPC and COMPUTER.
if ispc && isequal(get(hObject,'BackgroundColor'), get(0,'defaultUicontrolBackgroundColor'))
set(hObject,'BackgroundColor','white');
end

function [handles]=testfun(handles)
set(handles.Ausgabe, 'String', 'Test');

Funktion ohne Link?

hier mal interessante teil.... so funktioniert das Wink

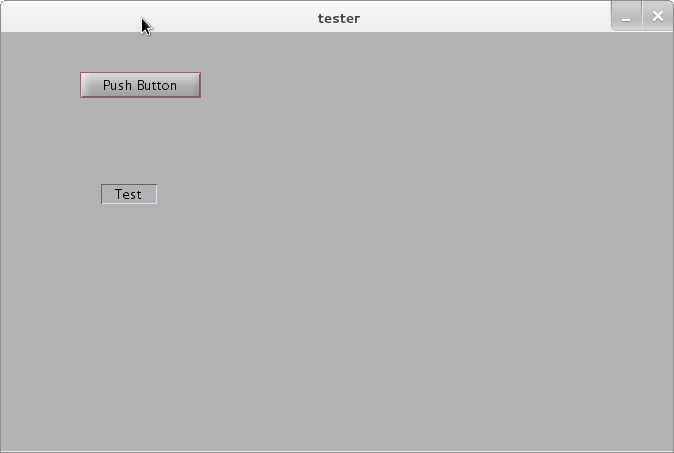

siehe Bilder vll hilft dir das mehr Wink

tester.m

Beschreibung:

gesamter GUI-Code

Download

Dateiname:

tester.m

Dateigröße:

3.97 KB

Heruntergeladen:

368 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

7.33 KB

Heruntergeladen:

552 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

7.68 KB

Heruntergeladen:

538 mal

Trifu

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 05.02.11

	Wohnort: ---

	Version: ---

Verfasst am: 03.07.2011, 16:58 Titel:

Hallo,

also das mit den handles als Rückgabewert geht schon mal in die Richtung. Aber ich weiß, nicht wie ich das in meinem bestimmten Fall anwenden soll.

Hier mal mein Code + fig. Die Stelle an der ich eine Ausgabe im Text-Feld machen mag ist markiert.
Vielleicht versteht man dann mein Problem besser...

Vielen Dank für die Hilfe bis jetzt...

LG Trifu

com_to_matlab_2011_07_03.m

Beschreibung:

Download

Dateiname:

com_to_matlab_2011_07_03.m

Dateigröße:

5.9 KB

Heruntergeladen:

423 mal

com_to_matlab_2011_07_03.fig

Beschreibung:

Download

Dateiname:

com_to_matlab_2011_07_03.fig

Dateigröße:

2.25 KB

Heruntergeladen:

349 mal

Martin1986

Forum-Century


	Beiträge: 121

	Anmeldedatum: 20.06.11

	Wohnort: ---

	Version: Win 2016b Linux 2016b

Verfasst am: 03.07.2011, 17:26 Titel:

also macht die sache etwas hässlich laut der Matlabhilfe ich zitiere

Code:

time = datestr(now,0);
s.BytesAvailableFcnMode = 'terminator';
s.BytesAvailableFcn = {@mycallback,time};
Alternatively, you can specify the callback function as a string in the cell array.

s.BytesAvailableFcn = {'mycallback',time};
The corresponding function header is:

function mycallback(obj,event,time)

Funktion ohne Link?

müsste das ganze also in etwas so aussehen

Code:

function serialGetData(s, eventdata,hObject, handles)
set(handles.ausgabe,'string', '- serialGetData - '); %%<<<--------------- FUNKTIONIERT NICHT!!!

data_dummy = fgetl(s); % Daten werden gelesen

fprintf(' %s\n ', data_dummy);
guidata(hObject, handles);

Funktion ohne Link?

und der call dann

Code:

s1.BytesAvailableFcn ={@serialGetData,hObject, handles};

Funktion ohne Link?

ich kann das ohne comport leider nicht testen...

Trifu

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 05.02.11

	Wohnort: ---

	Version: ---

Verfasst am: 03.07.2011, 17:44 Titel:

Ja super!!!!

Ich habs ausprobiert und es funktioniert!!!
Vielen Dank!!!

Martin1986

Forum-Century


	Beiträge: 121

	Anmeldedatum: 20.06.11

	Wohnort: ---

	Version: Win 2016b Linux 2016b

Verfasst am: 03.07.2011, 17:46 Titel:

gerne doch freut mich das ich helfen konnte XD

space

Forum-Anfänger


	Beiträge: 37

	Anmeldedatum: 12.05.11

	Wohnort: ---

	Version: ---

Verfasst am: 07.07.2011, 08:59 Titel:

Hi Trifu,

ich habe das gleiche Problem und habe hier auch schön mitgelesen. Aber sorry, ich verstehs nicht und bei mir klappt es auch nicht...

könntest du deinen Code hier nochmal reinstellen?

Wäre super!

Danke im Vorraus.

Martin1986

Forum-Century


	Beiträge: 121

	Anmeldedatum: 20.06.11

	Wohnort: ---

	Version: Win 2016b Linux 2016b

Verfasst am: 08.07.2011, 09:42 Titel:

Hallo, was genau geht den nicht?
Dann könnte man dir sicher schnell helfen Wink

space

Forum-Anfänger


	Beiträge: 37

	Anmeldedatum: 12.05.11

	Wohnort: ---

	Version: ---

Verfasst am: 13.07.2011, 22:53 Titel:

Das mit dem Com-> Textfeld klappt mitlerweile, denke ich:

Code:

function serialGetData(s, eventdata,hObject, handles)
set(handles.ausgabe,'string', '- serialGetData - ');

antwort = fgets(s);

fprintf(' %s\n ', antwort);
guidata(hObject, handles);

Funktion ohne Link?

Mit dem Call:

Code:

s.BytesAvailableFcn ={@serialGetData,hObject, handles};

Funktion ohne Link?

Leider überschreibt mir die Funktion immer mein Textfeld komplett, kann man das irgendwie so machen, dass die neue Antwort an den bestehenden Text angefügt wird? Somit würde sich eine Art Doku. der Rückgaben ergeben!

Hat da jemand einen Tipp, wie ich meinen Code umschreiben muss, dass das klappt!

Bin für alle Vorschläge sehr dankbar!

Gruß

Martin1986

Forum-Century


	Beiträge: 121

	Anmeldedatum: 20.06.11

	Wohnort: ---

	Version: Win 2016b Linux 2016b

Verfasst am: 14.07.2011, 07:46 Titel:

Dann musst du vor dem

Code:

set(handles.text1,'string',data_dummy);

Funktion ohne Link?

erstmal noch das holen was in dem edit steht also

Code:

helper=get(handles.text1,'string');

Funktion ohne Link?

dann musst die helper und dein Daten noch zusammenführen zum Beispiel

Code:

set(handles.text1,'string',[helper, data_dummy]);

Funktion ohne Link?

wie du es zusammenfügst, hängt davon ab wie du es dargestellt haben magst, da würde ich mal rumspielen Wink

space

Forum-Anfänger


	Beiträge: 37

	Anmeldedatum: 12.05.11

	Wohnort: ---

	Version: ---

Verfasst am: 14.07.2011, 07:55 Titel:

Hi Martin,

danke für die Antwort, muss ich testen.

Code:

function serialGetData(s, eventdata,hObject, handles)
istText = get(handles.ausgabe,'string');

aktAntwort = fgets(s);

set(handles.ausgabe,'String', [istText,aktAntwort]);

guidata(hObject, handles);

Funktion ohne Link?

den fprintf-Befehl brauche ich doch eigentlich nicht, oder??

Martin1986

Forum-Century


	Beiträge: 121

	Anmeldedatum: 20.06.11

	Wohnort: ---

	Version: Win 2016b Linux 2016b

Verfasst am: 14.07.2011, 08:05 Titel:

nein den hatte Trifu nur test zwecken genutzt....
sollte also funktionieren

space

Forum-Anfänger


	Beiträge: 37

	Anmeldedatum: 12.05.11

	Wohnort: ---

	Version: ---

Verfasst am: 14.07.2011, 09:24 Titel:

Alles klar,

dann teste ich das nachher mal und melde mich wieder, falls es so (wie oben) nicht klappt!

Gruß
