contour-Muscheldiagramm glätten


go_in
Forum-Newbie

Forum-Newbie

Beiträge: 9
Anmeldedatum: 22.06.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.06.2017, 10:27     Titel: contour-Muscheldiagramm glätten
  Antworten mit Zitat
Hallo zusammen,

ich brauche etwas Hilfe um die Konturlinien meines contour-plots so weit zu glätten, dass sie ein mehr oder weniger sauberes Muscheldiagramm darstellen.

Zur Erstellung des Diagramms benutze ich:
Code:
x=mdfinal(:,2);
y=mdfinal(:,1);
z=mdfinal(:,3);
nv=[50,55,60,65,70,75,80,85,90,91,92,93,94,95,96,97,98,99,100];

tx =        min(x)-20:0.1:max(x)+20;
ty=         min(y)-1:0.01:max(y)+1;
[xi,yi]=   meshgrid(tx,ty);
zi=         griddata(x,y,z,xi,yi,'linear');
C=         contour(xi,yi,zi,nv,'k','ShowText','off');

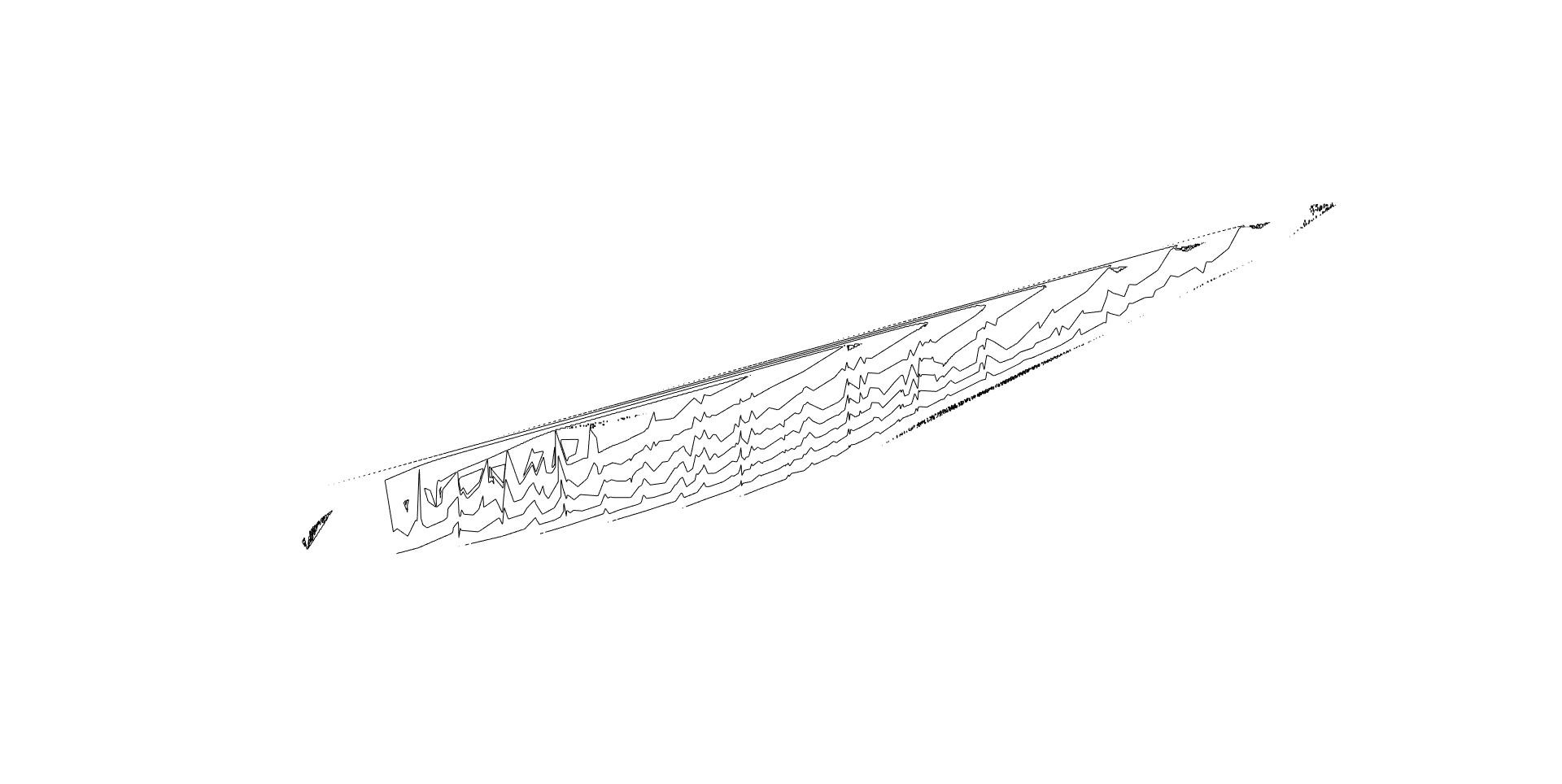

Da es sich bei den x & y Koordinaten um Messpunkte handelt sieht der Konturplot entsprechend unübersichtlich aus, wie im angehängten Bild.

Welche Möglichkeiten gibt es in Matlab die Konturlinien zu glätten, dass jede Kontur möglichst eine einzelne durchgängige Linie ist?
Bisher habe ich eine Filterung mit sgolayfilt und eine Faltung mit conv2 probiert, viel gebracht hat es nicht.
Die Konturlinien durch interpolierende Splines mit hoher Toleranz zu ersetzen hört sich nach einer Lösung an, aber einem Matlab-Neuling wie mir fehlen die nötigen Befehle.

Danke für die Hilfe im Voraus!

 Beschreibung:

Download
 Dateiname:  contour.jpg
 Dateigröße:  76.03 KB
 Heruntergeladen:  439 mal
Private Nachricht senden Benutzer-Profile anzeigen


go_in
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 9
Anmeldedatum: 22.06.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.07.2017, 15:18     Titel:
  Antworten mit Zitat
Mittlerweile habe ich um die Konturen mit convhull Einhüllende gelegt, das klappt ganz gut, ist aber an mancher Stelle sehr umständlich.
Fallen jemandem noch andere Möglichkeiten ein das Problem anzugehen, abgesehen von convhull?
Private Nachricht senden Benutzer-Profile anzeigen
