Contour Plot oberhalb definierter 2D-Linie abschneiden


gasmeister
Forum-Anfänger

Forum-Anfänger

Beiträge: 27
Anmeldedatum: 12.10.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.12.2012, 14:34     Titel: Contour Plot oberhalb definierter 2D-Linie abschneiden
  Antworten mit Zitat
Hallo,

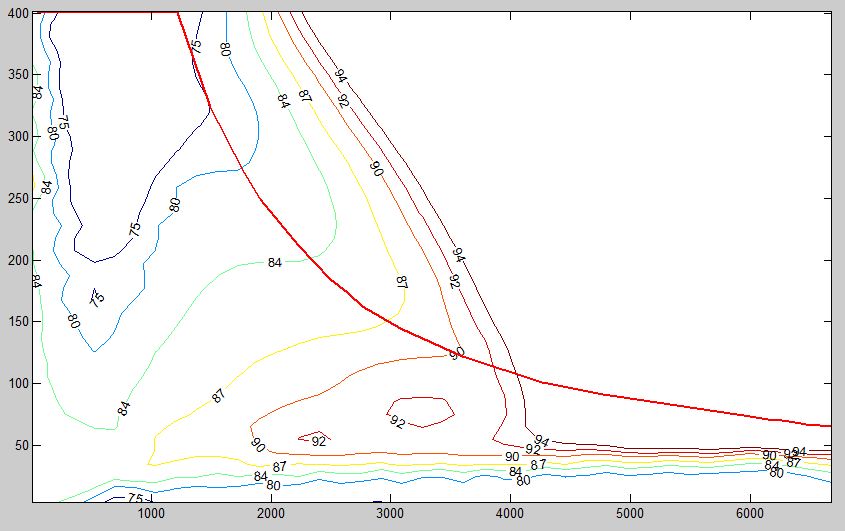

Der betreffende Plot befindet sich im Anhang. Es handelt sich um das Kennfeld eines Elektromotors. Die Betriebspunkte oberhalb der roten Linie sind nicht realisierbar (dienen nur zum Rechnen) und sollen deshalb im Plot auch nicht auftauchen. Es sollen nur die Höhenlinien unterhalb der roten Linie zu sehen sein. Kennt jemand eine elegante Lösung, um das zu bewerkstelligen?

Etwas in der Richtung "radiere_oberhalb(x,y)" Very Happy

MfG

 Beschreibung:

Download
 Dateiname:  Kennfeld.JPG
 Dateigröße:  63.3 KB
 Heruntergeladen:  680 mal
Private Nachricht senden Benutzer-Profile anzeigen


Gast



Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 10.12.2012, 10:35     Titel:
  Antworten mit Zitat
Servus Gasmeister,

Ich habe leider keine Antwort für dich aber auch Interesse an der Fragestellung. Deswegen hebe ich die Diskussion mal nach oben, vielleicht erweicht sich ja doch noch wer, wenn wir schon 2 sind, die große Kulleraugen machen. Shocked

VG

Xis

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.03.2013, 10:30     Titel:
  Antworten mit Zitat
Mich würde die Lösung der Problemstellung ebenfalls interessieren

Nras
Forum-Meister

Forum-Meister

Beiträge: 608
Anmeldedatum: 21.02.12
Wohnort: ---
Version: 7.12.0.635 (R2011a)
     Beitrag Verfasst am: 22.03.2013, 11:54     Titel:
  Antworten mit Zitat
Hallo,

sicher nicht die eleganteste Lösung, aber man kann mit
Code:
Flächen farblich ausfüllen. Anscheinend gibt es ja eine genau definierte Linie, ab der die Werte nicht gezeichnet werden sollen. Man kann also diese Linie mit den oberen rechten Ecke verbinden und nachträglich weiss ausfüllen. Das entspricht dann eher "übermalen" als zu "radieren".

Grüße,
Nras.
Private Nachricht senden Benutzer-Profile anzeigen

Andidas
Forum-Anfänger

Forum-Anfänger

Beiträge: 33
Anmeldedatum: 16.04.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.01.2014, 14:23     Titel:
  Antworten mit Zitat
Das hab ich mich auch schon immer gefragt... Push!!!
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 23.01.2014, 14:33     Titel:
  Antworten mit Zitat
sowas in der art ?
Code:
A=rand(10);
h1=contour(A);
hold on
x=1:10;
y=x.^2;
h3=area(x,y,'facecolor','white');

_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen
