contour plot


joe_scn
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 12.09.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.09.2008, 12:44     Titel: contour plot
  Antworten mit Zitat
Hallo,

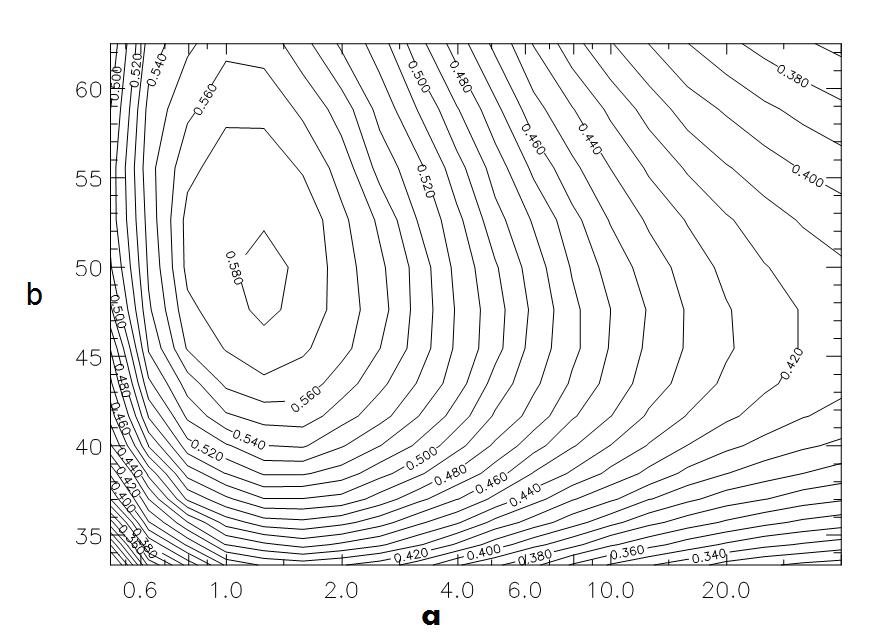

würde gerne einen Contour Plot aus folgender Matrix (Parameter a und b, sowie Nash-Suttclife Eficiency z) nach angehängtem Beispiel erstellen. Bin für jede Idee dankbar, meine gehen aus Sad

Grüße Joe

a b z
29.9683 0.1358 0.8731
71.8343 0.1876 0.8534
44.3731 0.9668 0.6715
37.5896 0.5755 0.9077
35.5316 0.2782 0.8931
34.5942 0.0422 0.8582
7.9328 0.8875 0
32.3626 0.4426 0.9128
70.9602 0.7203 0.8942
37.085 0.8089 0.783
51.2203 0.8322 0.8615
16.6235 0.8013 0.0495
73.9165 0.7387 0.8917
29.8909 0.0296 0.8531
73.99 0.1186 0.8486
9.987 0.0119 0.6308
2.3332 0.2575 0.5813
31.2082 0.1811 0.8799
35.0284 0.4595 0.9132
28.495 0.7437 0.7474
11.5497 0.5948 0.5657
48.8639 0.1374 0.8628
33.2725 0.04 0.8577
58.5425 0.4759 0.8966
72.5619 0.2517 0.8584
42.6638 0.3985 0.904
37.6896 0.2587 0.8882
78.9069 0.4219 0.8694
26.1598 0.7536 0.6868
52.3189 0.2968 0.8811
33.0387 0.8904 0.568

 Beschreibung:

Download
 Dateiname:  beispiel.jpg
 Dateigröße:  96.76 KB
 Heruntergeladen:  681 mal
Private Nachricht senden Benutzer-Profile anzeigen


nschlange
Ehrenmitglied

Ehrenmitglied


Beiträge: 1.320
Anmeldedatum: 06.09.07
Wohnort: NRW
Version: R2007b
     Beitrag Verfasst am: 12.09.2008, 14:03     Titel:
  Antworten mit Zitat
Hi,

könntest Du vielleicht noch sagen, was da was ist und vielleicht die Daten so hochladen, dass man die nicht noch importieren muss? (z.B. mat-File).

Edit: Ok, sorry, das a b z oben hab ich nicht gesehen.
Man könnte es so versuchen:
Code:
clear all;
clc;

load daten.txt;

x=daten(:,1);
y=daten(:,2);
z=daten(:,3);

[xi,yi] = meshgrid(floor(min(x)):0.5:ceil(max(x)),floor(min(y)):0.05:ceil(max(y)));
zi = griddata(x,y,z,xi,yi,'cubic');
contour(xi,yi,zi);
K = convhull(x,y);
hold on;
plot(x(K),y(K),'-k');
hold off;

Ob das mit griddata aber wirklich nötig ist weiß ich gerade selber nicht.

Daten.txt
 Beschreibung:

Download
 Dateiname:  Daten.txt
 Dateigröße:  694 Bytes
 Heruntergeladen:  746 mal

_________________

Viele Grüße
nschlange

"Chuck Norris ejakuliert fluessigen Stahl!"
Private Nachricht senden Benutzer-Profile anzeigen E-Mail senden

joe_scn
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 12.09.08
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.09.2008, 16:40     Titel:
  Antworten mit Zitat
Hey! Klar, werde beim nächsten mal darauf achten die Daten sinnvoll anzuhängen! Sorry.

Ansonsten hats super funktioniert, Vielen Dank und Grüße

Joe
Private Nachricht senden Benutzer-Profile anzeigen
