Verfasst am: 30.07.2015, 13:00
Titel: Contour Randwertproblem - Flächenberechnung
|
 |
| |
 |
 |
Hallo,
ich habe folgendes Problem.
Aus einer Bildsegmentierung erstelle ich aus dem binären Bild (I) der Größe 832x720 pixel eine einfache Contour und speicher die Daten in der Contour-Matrix ab.
[C,h] = contour(I,1,'black');
Die Contour grenzt an manchen Stellen an den Rand.
Versuche ich nun die Kontur aus der Contourmatrix C zu plotten,
h = plot(C(1,:),C(2,:));
verbindet Matlab gewisse Randpunkte miteinander, sodass Geraden quer über die Contourfläche verlaufen.
Das macht eine Flächenberechnung der Contour mittels
A(1,1) = polyarea(C(1,:),C(2,:));
unmöglich.
Wie bekomme ich es nun also hin, dass Matlab an den Stellen, an denen die Contourlinie den Rand erreicht, an diesem "entlangfährt" und nicht vom rechten Randpunkt zum linken Randpunkt "überspringt" und diese beiden Punkte verbindet. Matlab scheint also nicht mit dem Start- und Endpunkt umgehen zu können.

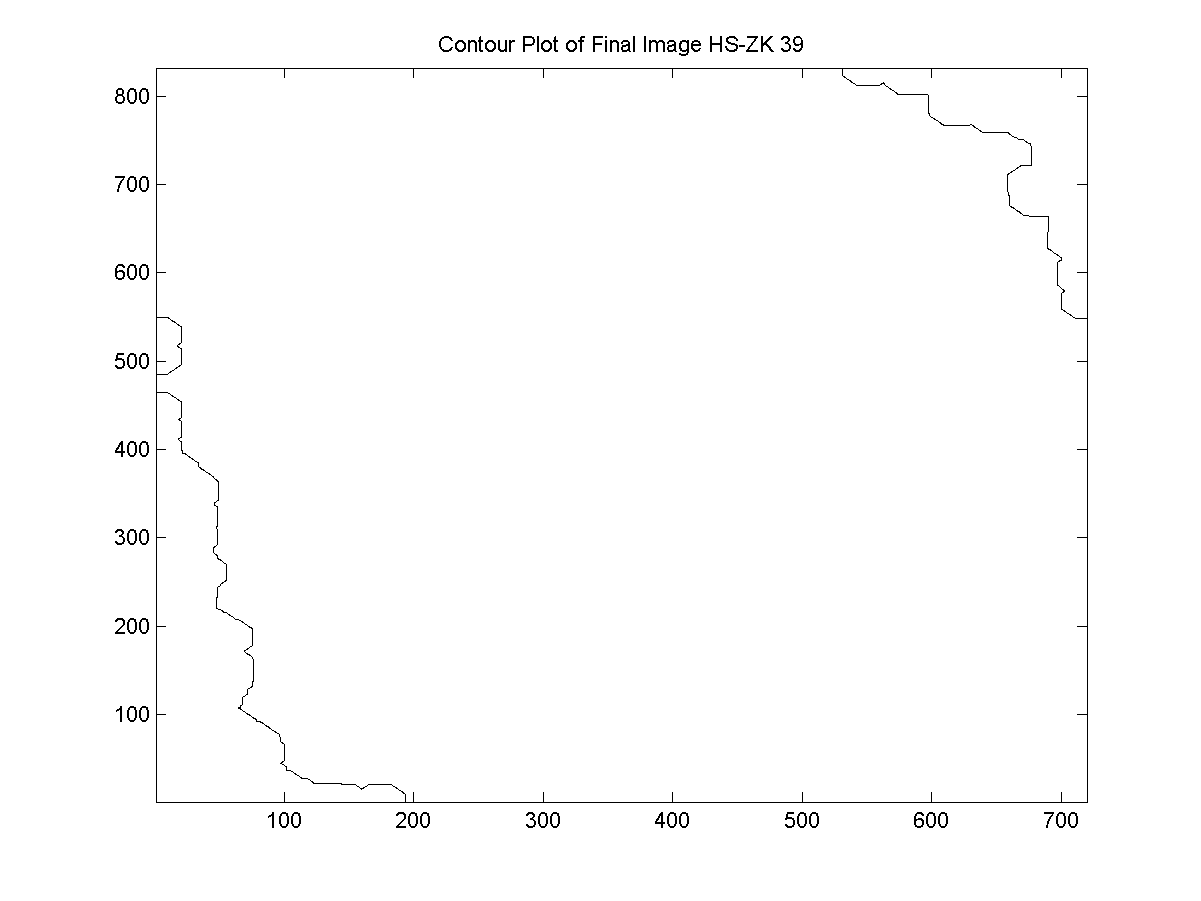

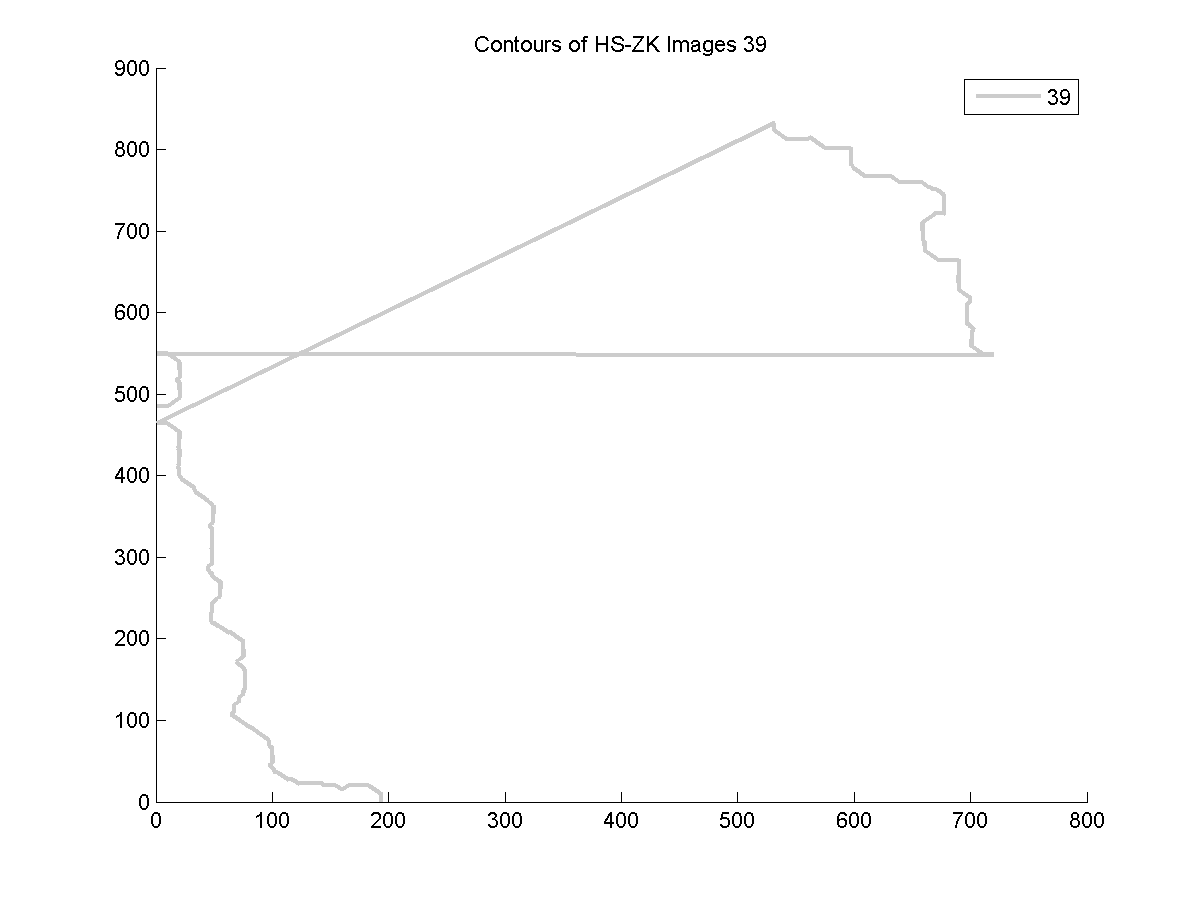

Ich habe noch 2 Bilder angehängt, die mein Problem visualiseren.
Vielen Dank für eure Hilfe.
| Beschreibung: |
|
Download |
| Dateiname: |
Contour2.png |
| Dateigröße: |
11.19 KB |
| Heruntergeladen: |
381 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Contour1.png |
| Dateigröße: |
9.62 KB |
| Heruntergeladen: |
384 mal |
|
|
|
|
|
|
| domeeee |
Themenstarter
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 17.01.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.08.2015, 18:35
Titel:
|
|
|
|
|
|
|
|
