Verfasst am: 18.06.2011, 14:38 Titel: contourf-Plot: Problem mit Colorbar (Farben über Rahmen)

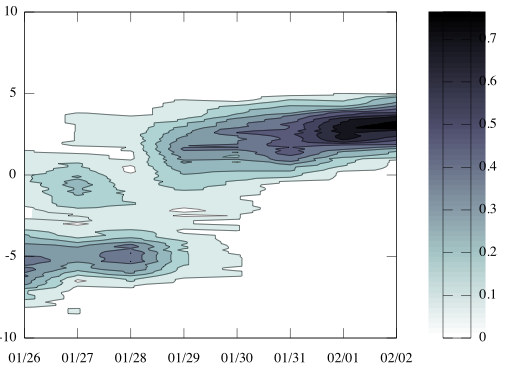

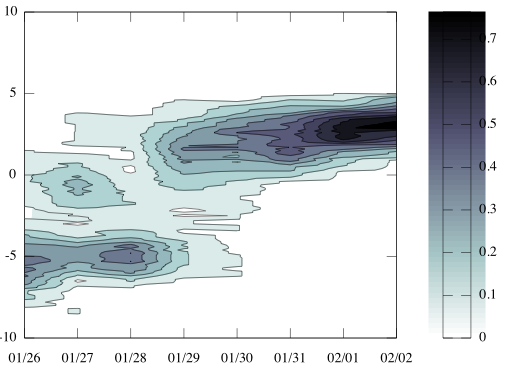

Ich hab einen contourf-Plot erstellt und mit colorbar('EastOutside') eine Farblegende hinzugefügt. Nur leider ist der gefärbte Bereich ca. doppelt so breit wie der eigentliche Rahmen, der farbig gefüllt sein sollte. Die Farblegende ist so viel zu breit und die Ticklabels (hmm, wie nennt man die eigentlich in deutsch?) werden halb überdeckt. Ich hab ein davon Bild angehängt.

Wie lässt sich das beheben? Ich hab schon gegoogelt, aber das hat nix gebracht...

Der Plot-Code:

Code:

[X,Y] = meshgrid([1:size(probability,1)],[dataspan(1):increment:dataspan(2)]);

% draw Prediction Probability Plot (PPP)
pppfig = figure('Position',[300,200,600,500]);
ppp = contourf(X,Y,transpose(probability));
ppp_position = get(gca,'Position');
ppp_position(4) = 0.8*ppp_position(4); % reduce height by 20%
ppp_position(2) = 1.5*ppp_position(2); % move plot up by 50%
set(gca,'Position',ppp_position)
% select and invert colormap
colormap bone; cmap = colormap; cmap = flipud(cmap); colormap(cmap)
pppcbar = colorbar('EastOutside');
get(pppcbar,'Position')

title(sprintf(['Ensemble temperature forecast for London ', ...
'(%s/%s/%s %s UTC)'],predday(1:4),predday(5:6), ...
predday(7:8),predday(10:11)))
ylabel('Temperature [degC]')
xlabel('Day at 12 UTC [Jan/Feb 2010]')
set(gca,'XTickLabel',xticklabel);

Funktion ohne Link?

Picture 1.png

Beschreibung:

Download

Dateiname:

Picture 1.png

Dateigröße:

54.91 KB

Heruntergeladen:

1108 mal

MatLabNooB

Forum-Guru


	Beiträge: 262

	Anmeldedatum: 27.03.09

	Wohnort: ---

	Version: ---

Verfasst am: 18.06.2011, 22:30 Titel:

du kannst mal versuchen das über

Code:

set(pppcbar,'XLim', [-1 2])

Funktion ohne Link?

anzupassen

CryptKeeper

Themenstarter

Forum-Anfänger


	Beiträge: 31

	Anmeldedatum: 10.03.11

	Wohnort: ---

	Version: MATLAB 7.9.0 (R2009B) / Octave 3.2.3

Verfasst am: 19.06.2011, 06:18 Titel:

Super, danke! Zwar ist es so auch nicht perfekt, so wird die Colorbar nur zur Hälfte ausgefüllt (zentriert, d.h. links wie rechts der Farbe ist ca. 1/4-tel der Colorbar weiss), aber das ist schon sehr viel besser als zu Beginn.

Ich muss wohl noch etwas mit den Werten rumspielen, vielleicht gelingt es mir so, dass sie sauber ausgefüllt wird.

CryptKeeper

Themenstarter

Forum-Anfänger


	Beiträge: 31

	Anmeldedatum: 10.03.11

	Wohnort: ---

	Version: MATLAB 7.9.0 (R2009B) / Octave 3.2.3

Verfasst am: 19.06.2011, 07:05 Titel:

Jetzt hab ichs geschafft: Mit [-0.5,1.5] ist es perfekt!
