Darstellung Differenz zwischen 2 Plots


VD_CW
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 28.06.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.06.2017, 13:15     Titel: Darstellung Differenz zwischen 2 Plots
  Antworten mit Zitat
Hallo,

ich habe folgendes Problem, ich habe eine Reihe Messwerte (230) die ich zunächst linear verbunden geplottet habe, da ich die Funktionswerte der Messreihe zu bestimmten Zeiten zur weiteren Verarbeitung benötige habe ich diese Messpunkte interpoliert (1000 Stützstellen).

Nun würde ich mir gerne in einem 3. Graph die DIfferenz zwischen den interpolierten Werten und den Messwerten darstellen lassen.

Ein direktes abzoehen geht leider nicht unterschiedliche Länge...

Jemand eine Idee?

Vielen Dank

Code:

%%Interpolation
x=SimulationResults..Time;
y=SimulationResults.POS(:,1);
xi=0:0.05:47;
yi=interp1(x,y,xi,'spline');


%Plot
plot(SimulationResults.Time, SimulationResults.POS(:,1)) % Messwerte
hold;
plot(xi, yi) %Interpolierte Werte

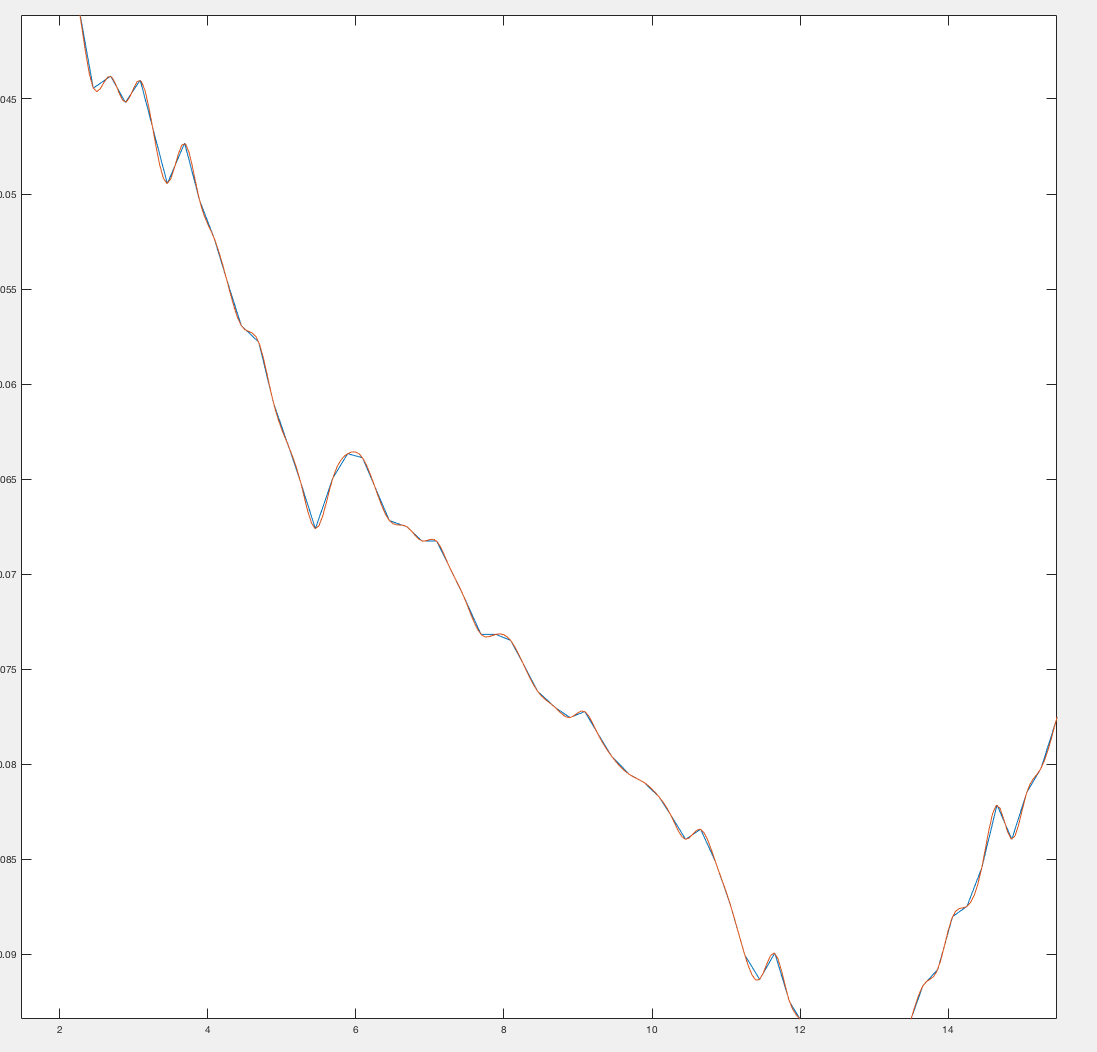

Bildschirmfoto 2017-06-28 um 14.18.02.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2017-06-28 um 14.18.02.png
 Dateigröße:  56.81 KB
 Heruntergeladen:  322 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 29.06.2017, 02:41     Titel: Re: Darstellung Differenz zwischen 2 Plots
  Antworten mit Zitat
Hallo VD_CW,

Wie Du schon gemerkt hast, kann man die Werte nicht einfach voneinander abziehen. Nun ist die Frage, was Du denn dann überhaupt als Endergebnis bekommen möchtest. An den Stützstellen wird die Interpolierte nicht von den Messwerten abweichen, und außerhalb der Stützstellen gibt es keine Messwerte. Welchen Abstand möchtest Du also berechnen und wozu ist das sinnvoll?

Du könntest z.B. nochmal linear interpolieren mit der gleichen Anzahl an Stützstellen wie beim Spline. Dann könntest Du einfach den vertikalen Abstand der Kurven bestimmen. Oder meinst Du in jedem Punkt den Euklidischen Abstand, also die kürzeste Verbindung zur anderen Kurve?

Gruß, Jan
