Darstellung eines Vektors mit dem Scope HILFE |
|
| reborion1234 |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 09.07.2009, 01:59
Titel: Darstellung eines Vektors mit dem Scope HILFE
|
 |
hallo,
ich will einen Vektor,dessen Elemente sich ständig verändern auf dem Scope darstellen. Ich habe die Blöcke From Workspace und Scope gewählt , der Vektor wird vom Workspace gelesen und auf dem Scope geplottet. Nach jeder Sekunde ändern sich die Werte meines Vektors. Aber mein Scope zeigt nur die erste Werte an ,d.h beim Starten der Simulation (auch während der Simulation werden die Start-Werte gezeigt) und wenn ich Stop drücke zeigt er mir die letzte Werte an.
Was kann ich tun ,damit mein Signal während der Simulation sich ändert oder dass der Scope die Werte wähend der Simulation übernimmt und einfach plottet?
Gruß
reborion
|
|
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 09.07.2009, 07:49
Titel:
|
|
Meine spontane Reaktion ist, "das muss gehen", aberes könnten vielen Einstellungen verdreht sein. Das Beispielmodell wird helfen.
Andreas
|
|
|
|
| reborion1234 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.07.2009, 10:25
Titel:
|
|
Du meinst die Einstellungen könnten in meinem Model verdreht sein? Bei 'Configuration parameters'? Welches Beispielmodell?
reborion
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 09.07.2009, 11:52
Titel:
|
|
Das Beispielmodell welches das Problem verursacht. Ich persönlich bin mir sicher, dass ich es mit einem Beispiel lösen kann, ohne Beispiel ist zuviel Raterei-Aufwand dabei.
Andreas
|
|
|
|
| reborion1234 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.07.2009, 12:19
Titel:
|
|
Hier einen Ausschnitt des Codes und angehängt das Modell.
data = [12;3;5;7;45;0]
st.signals.values = data
st.time = []
assignin('base','st',st)
| Beschreibung: |
|
Download |
| Dateiname: |
example2.mdl |
| Dateigröße: |
17.28 KB |
| Heruntergeladen: |
546 mal |
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 09.07.2009, 13:30
Titel:
|
|
Jetzt verstehe ich es! Nun, der Rechner und Simulink sind einfach zu schnell! Lösung: Künstliches verlangsamen. Auf meinem Rechner sieht es mit einer Schrittweite um den Faktor 100000 kleiner gut aus. Diese Solution hier ist vielleicht sogar noch besser:
http://www.mathworks.com/support/so.....1-15JAW/?solution=1-15JAW
Andreas
|
|
|
|
| reborion1234 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.07.2009, 14:25
Titel:
|
|

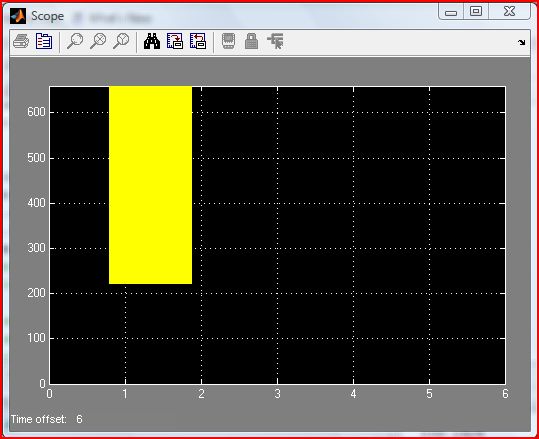

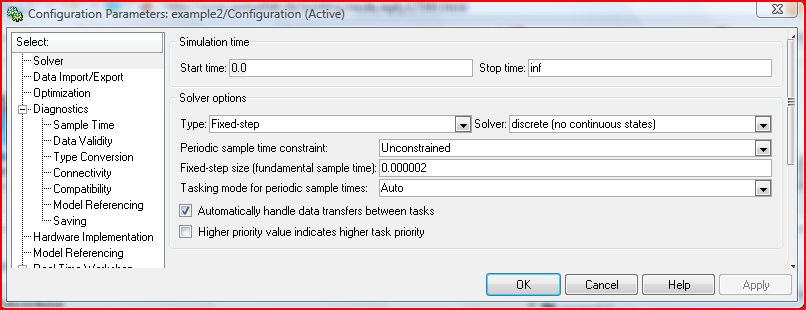

ich habe meine Schrittweite 0.2 um 100000 verkleinert aber es ist auf dem Scope nichts mehr zu erkennen. Das Bild und die Parameter config. habe ich angehängt. Kannst du mir bitte mal deine Einstellungen posten?
| Beschreibung: |
|
Download |
| Dateiname: |
Config.JPG |
| Dateigröße: |
63.77 KB |
| Heruntergeladen: |
781 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
scope.JPG |
| Dateigröße: |
44.12 KB |
| Heruntergeladen: |
680 mal |
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 09.07.2009, 14:44
Titel:
|
|
|
Ich habe für das Beispiel einfach nur 1e-5 als Step Size genommen.
|
|
|
|
| reborion1234 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 09.07.2009, 16:07
Titel:
|
|
jetzt funktioniert das ganze langsam und das Signal ist deutlich zu sehen.Danke
Aber die Werte werden nicht während der Simulation aktualisiert, also es plottet nur einen Vektor, wenn ich restarte dann holt er den nächsten Vektor...
Ich habe etwas mit set_param gelsen und so habe ich es formuliert:
st.signals.values = data
st.time = []
assignin('base','st',st)
set_param([example2,'/','From Workspace'], 'st','st')
leider kriege ich als Fehlermeldung:
Error using ==> horzcat
CAT arguments dimensions are not consistent
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 10.07.2009, 09:08
Titel:
|
|
Ich tippe mal, dass es am Grundverständnis von Simulink liegt. Allein der Gebracu des Wortes Vektor zeigt das. Mit ist unklar, was das in Simulink-Signalsicht sein sollte. Es gibt Signaler die zu jedem Zeitschritt einen Wert annehmen. Die Zeitschritte hängen von der Modellierung und den Solvern ab. Insofern kann man die zeitliche Abfolge der Werte eines Signals schon als Vekti verstehen, allerdings ist ein physikalischer Sinn nur dahinter, wenn auch immer der Zeitschritt mit erfasst.
Eine andere Sicht könnte die Breite der Signale sein. Mehrere Signale können mit Mux und Bus zusammengefasst werden. Auch das könnte man als einen Vektor verstehen, weill zu jedem Zeitschritt immer ein Vektor von Signalwerten (Zuständen des Quellblocks) vorliegt.
Andreas
|
|
|
|
| reborion |
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 07.07.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 12.07.2009, 19:09
Titel:
|
|
sry aber das hat mir nicht weiter geholfen....
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 13.07.2009, 07:46
Titel:
|
|
|
Gut, dann hilft weiter, dass example2 in Hochkommas geschrieben werden muss, so dass nicht die Variable interpretiert wird, sondern das Character Array des Names hergenommen wird.
|
|
|
|
| reborion |
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 07.07.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 13.07.2009, 11:14
Titel:
|
|
set_param(['example2','/','From Workspace'], 'st',st)
oder
set_param(['example2','/','From Workspace'], 'st','st')
Das hatte ich auch versucht aber ich kriege die fogende Fehlermeldung:
Error using ==> set_param
FromWorkspace block does not have a parameter named 'st'
Obwohl als Parameter für meinen Block 'st' eingetragen ist.....
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 13.07.2009, 12:05
Titel:
|
|
|
|
|
| reborion |
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 07.07.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 13.07.2009, 12:59
Titel:
|
|
set_param(['example2','/','From Workspace'], 'VariableName','st')
Das ist richtig aber hier auch wird der Parameter während der Simulation nicht aktualisiert. Nur beim Stop und Start der Simulation wird er aktualisiert ...Es wird keine Fehlermeldung angezeigt ,also ich weiss jetzt nicht woran es liegen könnte.
|
|
|
|
|
|
|
