Darstellung von Häufigkeiten


Grünschnabel
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 80
Anmeldedatum: 01.10.13
Wohnort: ---
Version: MATLAB R2013a
     Beitrag Verfasst am: 02.09.2016, 14:08     Titel: Darstellung von Häufigkeiten
  Antworten mit Zitat
Liebe Community,
mir fehlt total der Einstieg und deshalb kann ich heute kein Minimalbeispiel bringen. Leider habe ich kein vergleichbares Beispiel im Netz gefunden obwohl ich solche Abbildungen schon öfters gesehen habe.

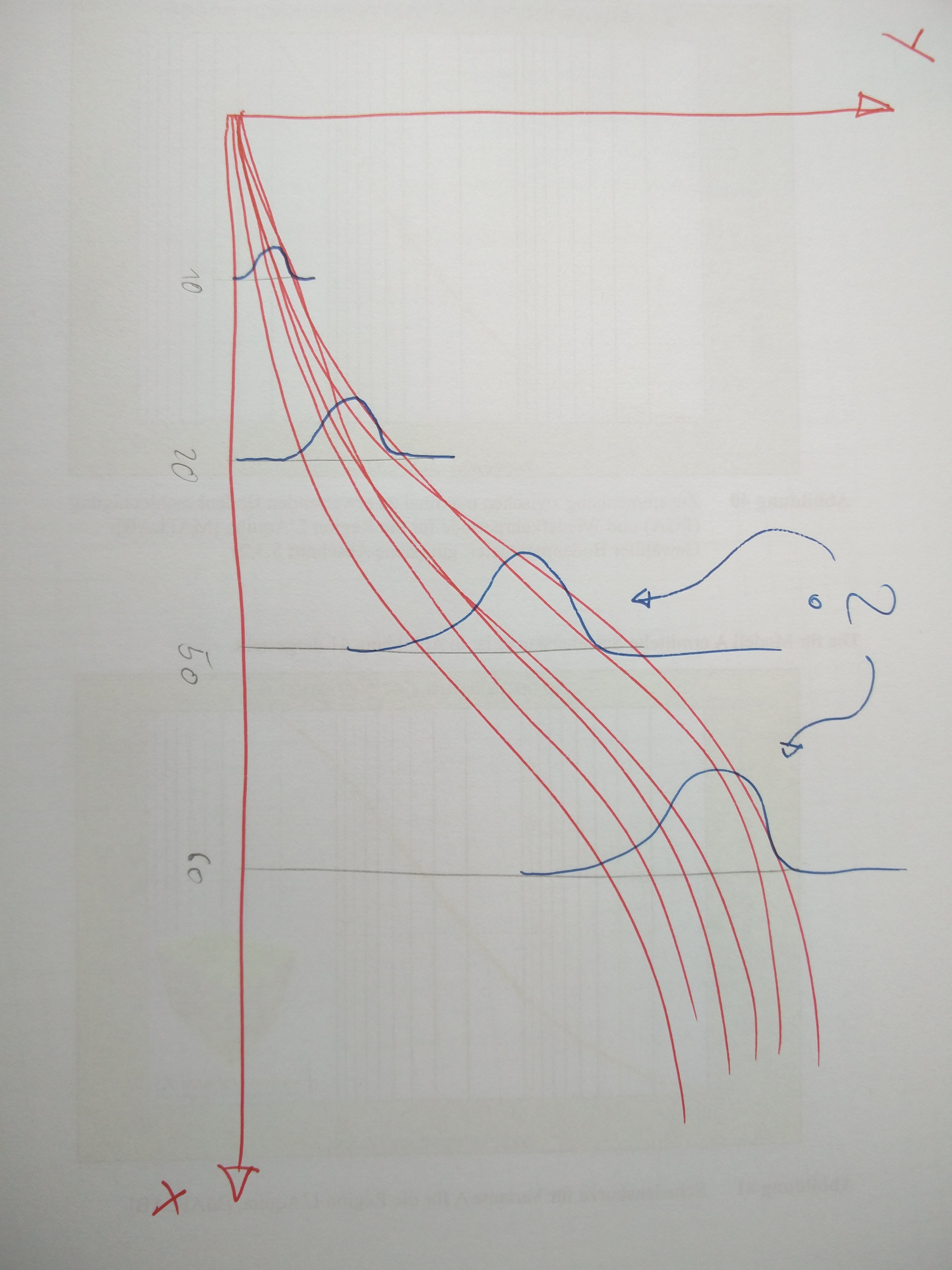

Anbei findet ihr eine einfache Handskizze mit der grundsätzlichen Vorstellung meines Diagramms.


Ich habe bereits ein x,y Diagramm mit 100 verschiedenen Kurven. Diese sind in der Skizze rot eingezeichnet. Jetzt möchte ich für gewisse Punkte auf der x-Achse die Häufigkeiten/Verteilungen darstellen. Dies ist in der Skizze blau markiert.

Habt ihr ein Minimalbeispiel, eine Seite wo das beschrieben wurde oder sonst irgendwelche Tipps?!? Question

Vielen Dank im Voraus.
Beste Grüße
Der Grünschnabel

 Beschreibung:

Download
 Dateiname:  IMG_20160902_145928.jpg
 Dateigröße:  1.18 MB
 Heruntergeladen:  577 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 02.09.2016, 16:04     Titel:
  Antworten mit Zitat
Hallo,

hier eine grobe Idee:

Code:
values = [tanh(-5:0.1:5);
    tanh(0.8*(-5:0.1:5));
    tanh(0.6*(-5:0.1:5))];
plot(-5:0.1:5, values, 'r')

% Die Werte müssen dann natürlich ausgelesen werden
histvals = [-1 -0.8 -0.7]';
dist = fitdist(histvals, 'normal');
distvals = pdf(dist, -2:0.1:0);
hold on
% 20 ist ein willkürlicher Skalierungsfaktor
plot(-2:0.1:0, -0.6 + distvals/20, 'b')
hold off

% und das alles dann in einer for-Schleife über verschiedene y-Werte


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Grünschnabel
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 80
Anmeldedatum: 01.10.13
Wohnort: ---
Version: MATLAB R2013a
     Beitrag Verfasst am: 04.09.2016, 09:54     Titel:
  Antworten mit Zitat
Hllo Harald,
super! Vielen Dank für den ersten Anstoß! Jetzt habe ich schonmal eine grobe Richtung. Prima

Einen schönen Sonntag wünscht,
der Grünschnabel
