Darstellungsfeher beim 3D Modell Simmechanics |
|
| lausbub1504 |
Forum-Newbie
|
 |
Beiträge: 5
|
|
|
|
Anmeldedatum: 21.01.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2015b
|
|
|
|
 |
|
Verfasst am: 21.01.2016, 13:34
Titel: Darstellungsfeher beim 3D Modell Simmechanics
|
 |
Hallo zusammen,
ich hab aus CREO 3.0 mittels Simmechanics-Link das bewegliche Modell eines Industrieroboters, auch mit Motordaten etc, exportiert.
Dann mittels mech_import in Matlab/Simulink importiert.
Die Simulation läuft fehlerfrei durch (muss dazu sagen, dass ich nocht keine Werte oder sonstiges in Matlab gesetzt habe)..

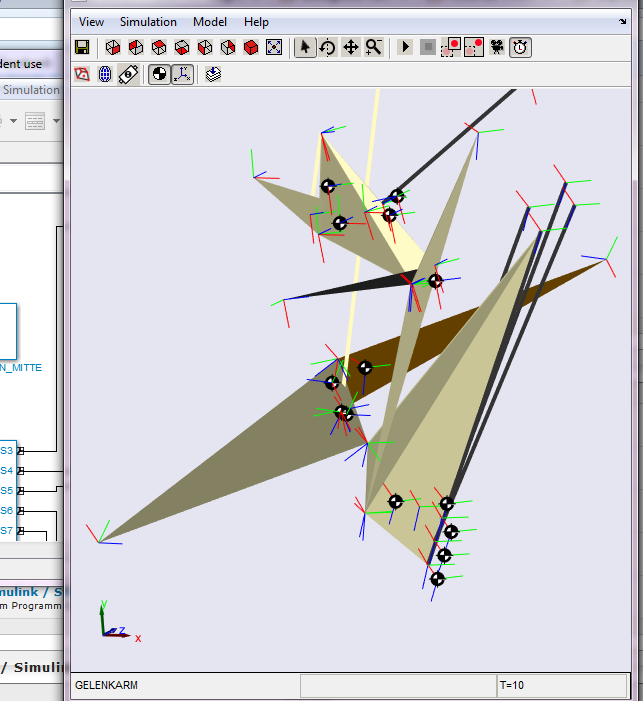

Wenn ich mir aber die 3D Simulation anschaue sieht das enorm komisch aus (siehe Anhang).
In Youtube Videos und Mathwork Tutorials sieht man immer das normale 3D Modell aus dem CAD.
Mach ich da irgendwas falsch oder ist das normal so?
PS: Der Roboter im CAD wurde aus Step Dateien zusammen gesetzt..
Gruß
lausbub
| Beschreibung: |
|
Download |
| Dateiname: |
matlab_problem.png |
| Dateigröße: |
71.4 KB |
| Heruntergeladen: |
421 mal |
|
|
|
|
|
|
| lausbub1504 |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 21.01.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2015b
|
|
|
|
|
|
|
Verfasst am: 28.01.2016, 10:31
Titel:
|
|
Hat sich erledigt.
Hab nur vergessen die Geometriedaten in den MATLAB Folder zu kopieren.
=> close
|
|
|
|
|
|
|
