Darstellungsfehler Surface Plot


pheluxe

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.05.2014, 16:06     Titel: Darstellungsfehler Surface Plot
  Antworten mit Zitat
Hallihallo,

ich habe mir die EDU Version von Matlab zugelegt und installiert und bin prompt auf ein Problem gestoßen, was ich nicht so recht verstehe.

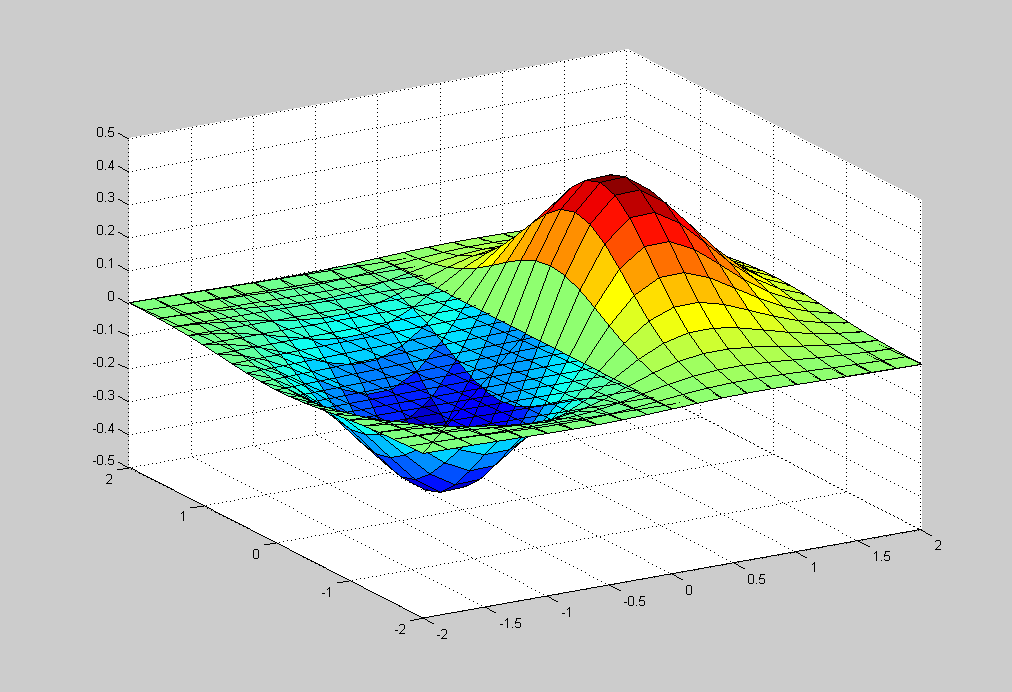

Und zwar werden bei surface plots scheinbar die Randpunkte des grids miteinander verbunden und es entstehen dadurch weitere Gridlinien in der xy Ebene (siehe Bild). Jedoch nur in der Anzeige. Wenn ich das ganze als png speichere, ist das Phänomen verschwunden.

Als Code hab ich mal den normalen Beispielcode aus der online Hilfe von daspect benutzt. Das Programm hab ich vorher mal vorsichtshalber neu gestartet, am Ergebnis ändert das allerdings nichts
Code:
[x,y] = meshgrid(-2:.2:2);
z = x.*exp(-x.^2 - y.^2);

figure
surf(x,y,z)


Hat jemand von euch soetwas schon mal beobachten können und weiß eventuell, wie man das Problem lösen kann? Ich empfinde das als recht störend.

Liebe Grüße,
Felix

 Beschreibung:

Download
 Dateiname:  plotfehler.png
 Dateigröße:  51 KB
 Heruntergeladen:  294 mal


denny
Supporter

Supporter


Beiträge: 3.853
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 19.05.2014, 16:39     Titel:
  Antworten mit Zitat
Hallo

Das liegt an den Renderer, es wird defaultmäßig OpenGL verwendet.
Treiber-Update kann eventuell helfen.
Ansonsten anderen Renderer verwenden.

Code:

[x,y] = meshgrid(-2:.2:2);
z = x.*exp(-x.^2 - y.^2);

h = figure
surf(x,y,z)

set(h,'renderer','painters')




du kannst auch UISWITCHRENDERER von Fileexchange verwenden
