Verfasst am: 18.06.2020, 14:27 Titel: datetick auf nicht aktiven sub plot anwenden

Hallo,

ich erzeuge ein Fenster mit 4 sub plots:

Code:

function testfunc(data,attrib)

tiledlayout(2,2);

l1=nexttile;
plot(data(:,1),data(:,2),"r")
hold on
plot(data(:,1),data(:,4),"b")
legend(char(attrib(1,2)),char(attrib(1,4)));
%datetick('x',10)
hold off

l2=nexttile;
plot(data(end-250:end,1),data(end-250:end,2),"r")
hold on
plot(data(end-250:end,1),data(end-250:end,4),"b");
legend(char(attrib(1,2)),char(attrib(1,4)));
%datetick('x',3);
hold off

l3=nexttile;
bar(data(:,1),data(:,8),1.1,'g');
legend(char(attrib(1,8)));
%datetick('x',10);

l4=nexttile;
bar(data(end-250:end,1),data(end-250:end,8),1.1,'g');
legend(char(attrib(1,8)));
%datetick('x',3);

end

Funktion ohne Link?

Nachdem obiger Code gelaufen ist, möchte ich datetick auf alle vier plots anwenden. Wie mache ich das?

Vielen Dank!

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 18.06.2020, 14:52 Titel:

Hallo,

meine Empfehlung wäre stattdessen, die x-Werte in datetime umzuwandeln:

Code:

d = datetime(data(:,1), 'ConvertFrom','datenum')

Funktion ohne Link?

Dann brauchst du gar kein "händisches" datetick mehr, und schön zoomen kann man auch noch.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

LloydBlankfein

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 18.06.20

	Wohnort: ---

	Version: ---

Verfasst am: 18.06.2020, 15:52 Titel:

Hallo Harald,

vielen Dank für deine rasche Antwort. Leider löst das nicht mein Problem. Den Plot im Anhang habe ich mit diesem Code erzeugt:

Code:

function testfunc(data,attrib)

%datetime(data(:,1), 'ConvertFrom','datenum')
%datetick('x',10)
%datetick('x',3)

tiledlayout(2,2);

nexttile;
[x,y]=mind_the_gap(data(:,1),data(:,2));
plot(datetime(x, 'ConvertFrom','datenum'),y,"r")
hold on
[x,y]=mind_the_gap(data(:,1),data(:,4));
plot(datetime(x, 'ConvertFrom','datenum'),y,"b")
%legend(char(attrib(1,2)),char(attrib(1,4)));
hold off

nexttile;
[x,y]=mind_the_gap(data(end-250:end,1),data(end-250:end,2));
plot(datetime(x, 'ConvertFrom','datenum'),y,"r")
hold on
[x,y]=mind_the_gap(data(end-250:end,1),data(end-250:end,4));
plot(datetime(x, 'ConvertFrom','datenum'),y,"b")
%legend(char(attrib(1,2)),char(attrib(1,4)));
hold off

nexttile;
[x,y]=mind_the_gap(data(:,1),data(:,8));
bar(datetime(x, 'ConvertFrom','datenum'),y,1.1,'g');
%legend(char(attrib(1,8)));

nexttile;
[x,y]=mind_the_gap(data(end-250:end,1),data(end-250:end,8));
bar(datetime(x, 'ConvertFrom','datenum'),y,1.1,'g');
%legend(char(attrib(1,8)));

end

Funktion ohne Link?

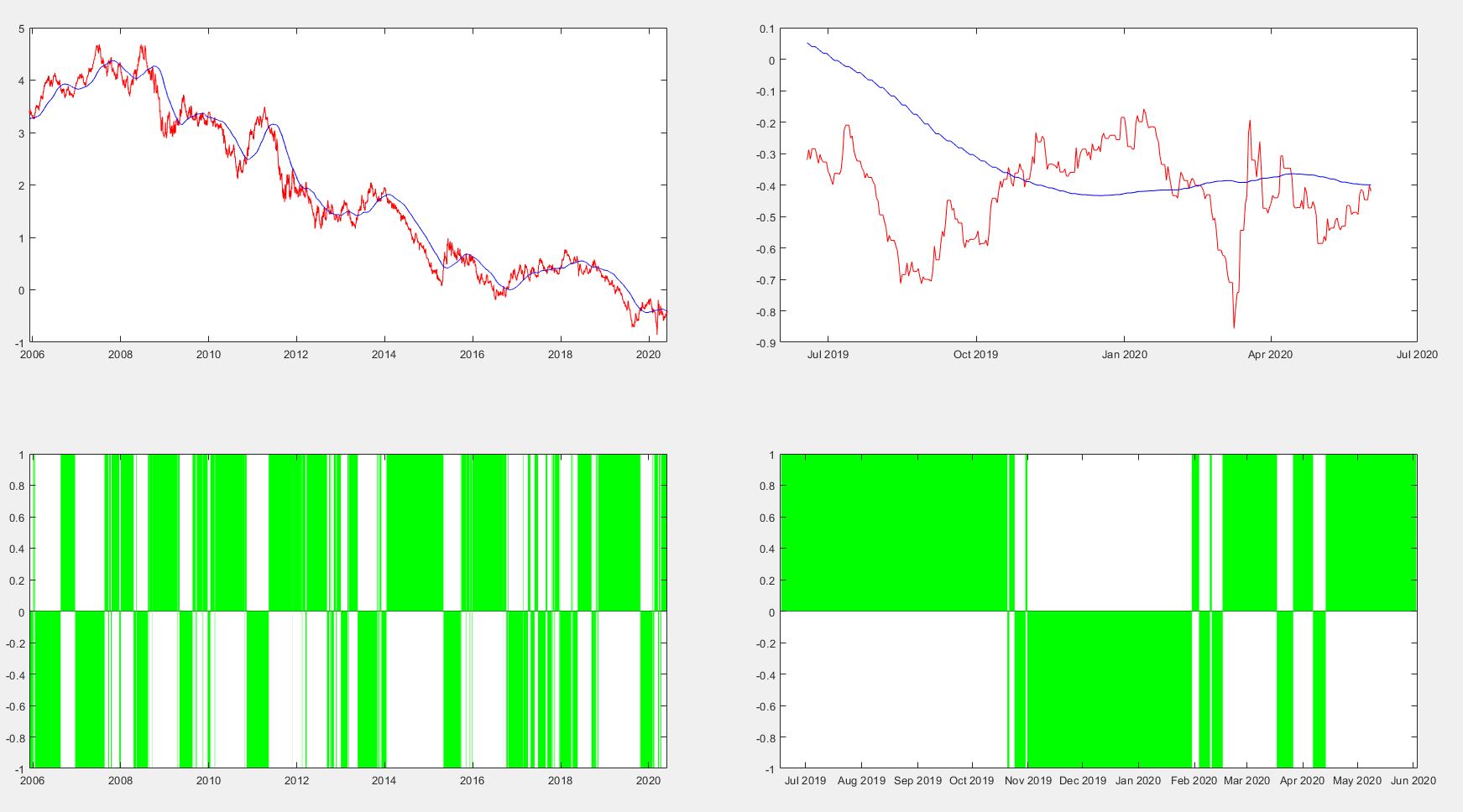

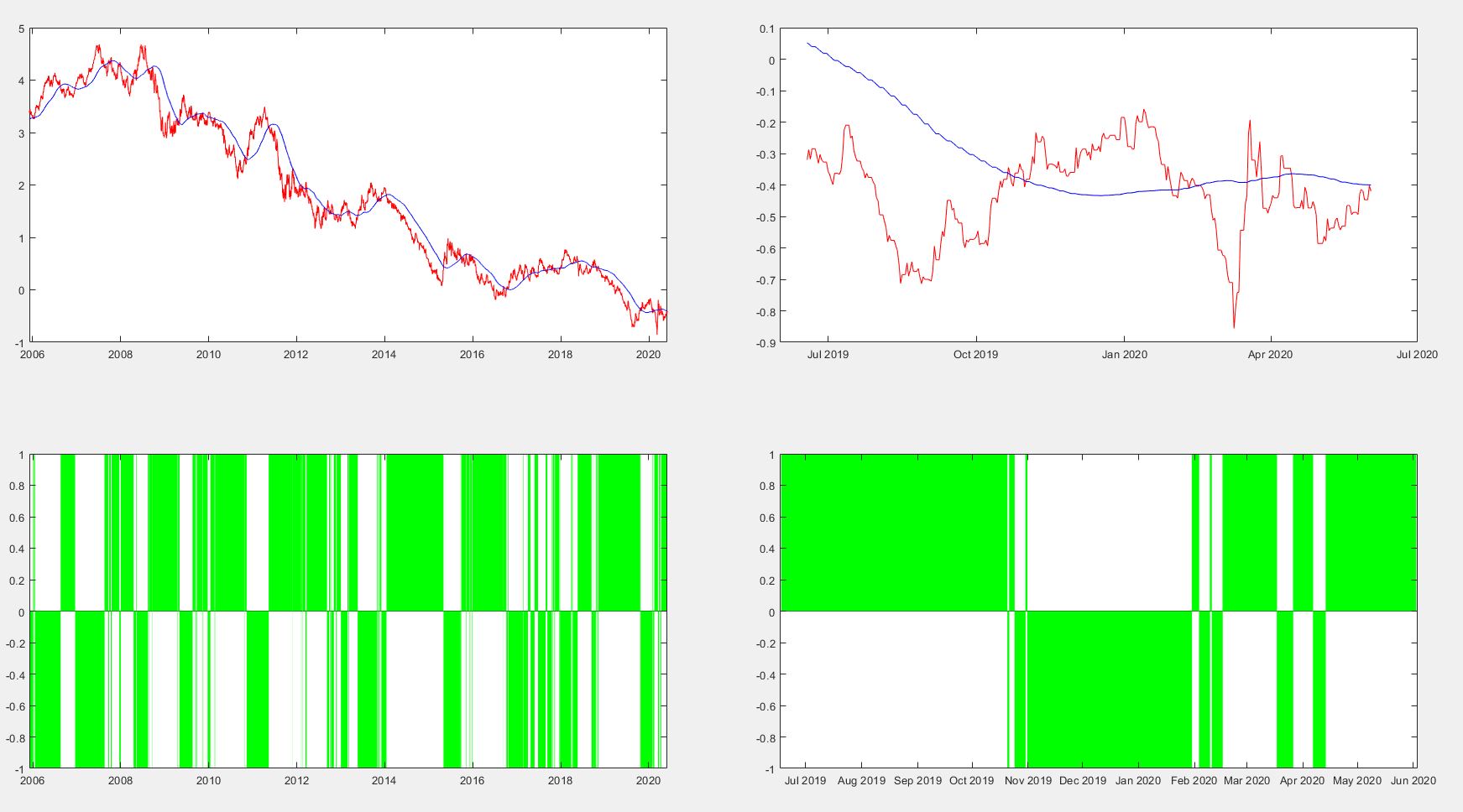

Siehe anhängendes JPG. Die 3 Zeitreihen in den sub plot (1,2) und (2,2) haben denselben Datumsvektor x zur Datengrundlage. Trotzdem werden die X-Achsen unterschiedlich dargestellt.

Ich habe nun 2 Ansätze: Entweder ich finde eine Möglichkeit nachträglich auf die X-Achse von plot (1,2) zuzugreifen oder ich gebe die Skalierung direkt vor.


Beschreibung:

plot

Download

Dateiname:


Dateigröße:

156.14 KB

Heruntergeladen:

273 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 18.06.2020, 16:11 Titel:

Hallo,

mit xlim kannst du auch bei Datumsangaben direkt eine Skalierung vorgeben.

Code:

ax = nexttile(___)

Funktion ohne Link?

gibt dir einen Link auf ein Tile zurück. Du kannst also z.B. das machen:

Code:

ax1 = nexttile; % <-- Handle wird in ax1 gespeichert
[x,y]=mind_the_gap(data(end-250:end,1),data(end-250:end,2));
plot(datetime(x, 'ConvertFrom','datenum'),y,"r")
hold on
[x,y]=mind_the_gap(data(end-250:end,1),data(end-250:end,4));
plot(datetime(x, 'ConvertFrom','datenum'),y,"b")
%legend(char(attrib(1,2)),char(attrib(1,4)));
hold off

ax2 = nexttile;
[x,y]=mind_the_gap(data(end-250:end,1),data(end-250:end,8));
bar(datetime(x, 'ConvertFrom','datenum'),y,1.1,'g');
%legend(char(attrib(1,8)));

xLimits = xlim(ax1); % Limits werden abgefragt...
xlim(ax2, xLimits) % und übertragen

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

LloydBlankfein

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 18.06.20

	Wohnort: ---

	Version: ---

Verfasst am: 18.06.2020, 16:32 Titel:

Du hast mir sehr geholfen, vielen Dank Harald!
