Verfasst am: 26.12.2014, 23:26 Titel: dde23 Differentialgleichungssystem

Hallo!

Ich möchte ein Differentialgleichungssystem mit Totzeiten lösen, bekomme jedoch nicht den erwarteten Output. Bei diesem Gleichungssystem handelt es sich um ein Fahrzeugfolgemodell, d.h. jede DGL beschreibt ein Fahrzeug das vom anderen abhängig ist.

Ich ändere die Geschwindigkeit des 1. Fahrzeuges nach 10 Sekunden (mir ist klar, dass sich der Wert in der Realität nicht sprungartig ändern wird), was eine Auswirkung auf alle anderen Differentialgleichungen haben müsste. Bei den restlichen DGLs passiert jedoch überhaupt nichts und die Geschwindigkeit bleibt konstant.

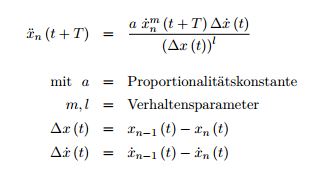

Im Anhang befindet sich die besagte Differentialgleichung.

Folgend mein Code:

FUNKTION

Code:

function dy = ode_gazis(t,y,Z)

n=4; % Anzahl der Autos
N=2*n;

% beschleunigen
ma=1;
la=1.1;
% bremsen
% mb=1.1;
% lb=1.4;
a=1.2;
l=5; %Fahrzeuglänge

% Fahrzeug 1
if (t>10)
dy(1)= 25;
dy(2)= 0;
else
dy(1)= 33;
dy(2)= 0;
end
% weitere Fahrzeuge
for i=3:2:N-1
dy(i)=y(i+1);
dx=Z(i-2,i-2)-Z(i,i)-l;
dv=Z(i-1,i-1)-Z(i+1,i+1);
dy(i+1)= a*y(i+1)^ma * dv/dx^la;
end
dy=dy';
end

Funktion ohne Link?

HISTORY

Code:

function y=history(t)
L=220;
n= 4; % Anzahl der Fahrzeuge
for i=1:2:(n*2)-1
y(i)=L;
y(i+1)=33; % Geschw. m/s
L=L-20;
end

end

Funktion ohne Link?

FUNKTION AUFRUF

Code:

tspan = linspace(0,40,4000);
n= 4; % Anzahl der Fahrzeuge

lags=ones(n*2,1);

%DGL lösen
sol = dde23(@ode_gazis,lags,@history,tspan);

[m,n]=size(sol.y);

x=[];
i=1;
while i<=m
x=[x;sol.y(i,:)];
i=i+2;
end

v=[];
i=2;
while i<=m
v=[v;sol.y(i,:)];
i=i+2;
end

plot(sol.x,x);
xlabel('Zeit [s]');
ylabel('Position [km]');
title('GHR','Fontsize',14);

Funktion ohne Link?

Ich finde einfach nicht den Fehler, hat vielleicht jemand eine Idee?

Vielen Dank!


Beschreibung:

Download

Dateiname:


Dateigröße:

16.28 KB

Heruntergeladen:

502 mal
