Titel: DGL als Blockschaltbild - Finde nicht den Fehler
|
 |
| |
 |
 |
Hallo Zusammen,
ich habe eine DGL, die die Erwärmung einer konstanten Menge Wasser durch ein Heizelement beschreibt.
Folgendes habe ich mir überlegt:
c = spezifische Wärmekapazität von Wasser
alpha = Wärmeübertragungskoeffizient zwischen Wasser und Metall
A = Oberfläche des Metallbehälters
Eges = Die Energie im Wasser
Eheizung = zugeführte Energie durch Heizung
EWasser = Die Energie die schon zu Beginn im Wasser ist
Eraum = Die Energie, die über die Oberfläche abgegeben/aufgenommen wird (je nach dem ob die Raumtemperatur höher oder niedriger als die Wassertemperatur ist)
T = Temperatur des Wasser und die gesuchte Größe
Eges = Eheizung + EWasser + Eraum
dann komme ich zu:
Ist das soweit richtig?

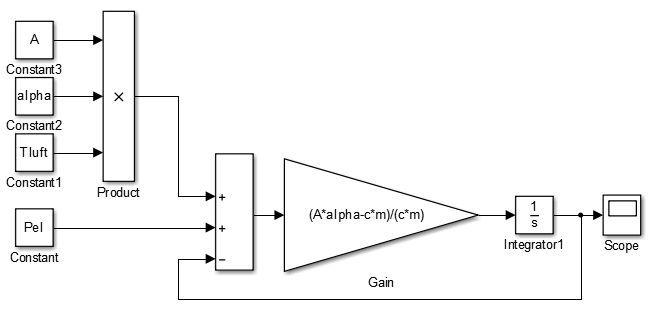

Wenn ich das in Simulink darstellen, kommt ein falscher Graph raus. Das Simulink-Modell hab ich als Screenshot angehängt.
Danke für eure Hilfe!
Viele Grüße
| Beschreibung: |
|
Download |
| Dateiname: |
simulink.PNG |
| Dateigröße: |
14.06 KB |
| Heruntergeladen: |
420 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 29.03.2014, 22:54
Titel:
|
|
Hallo,
Vorzeichenfehler von 1. auf 2. Gleichung beim Vorfaktor von T.
Von 2. auf 3. Gleichung musst du beide Seiten durch den Faktor teilen - das ist aber in Simulink richtig umgesetzt.
Der Übersichtlichkeit halber würde ich DGLen immer nach der höchsten Ableitung auflösen.
Grüße,
Harald
|
|
|
|
| Student88 |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 29.03.2014, 23:19
Titel:
|
|
Danke für die Antwort.
Ich merke gerade, dass ich bei der DGL auch einen Denkfehler gemacht habe..
der Teil mit der Raumtemperatur c*m*T wird doch beim Ableiten Null, weil T eine konstante ist, odeR?
Dann komme ich nämlich auf die Formel:
c*m* d T / dt = Pel + alpha * A * ( Tluft - T )
c*m* d T / dt + alpha * A * T = Pel + alpha * A * Tluft
c*m / alpha*A * d T / dt = Pel / alpha * A + Tluft
umgestellt nach dT/dt = (alpha * A) / (c * m) ( Pel / alpha * A + Tluft - T)

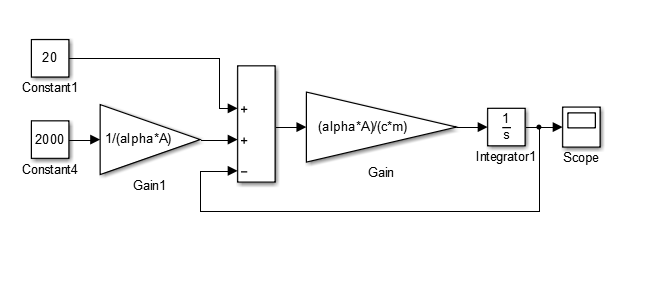

und im Anhang das neue Simulink Modell.

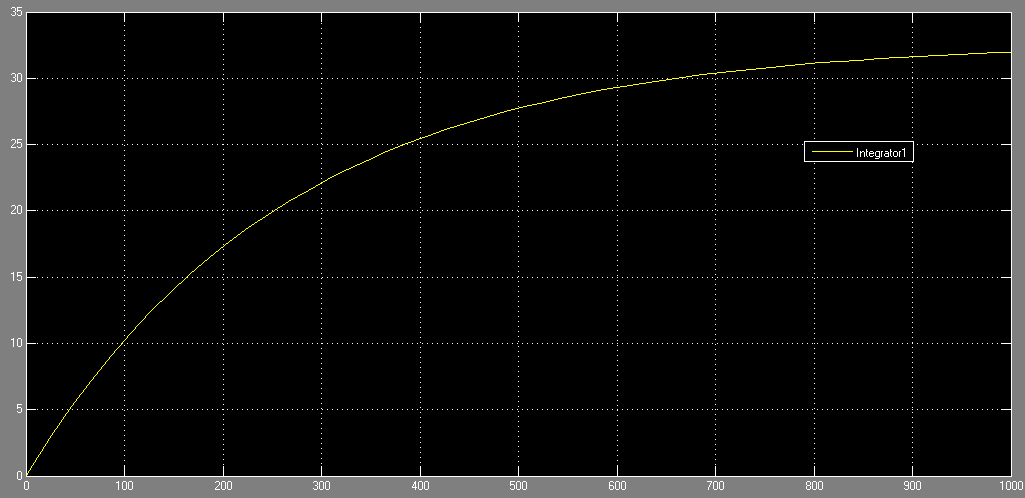

Ich hab auch noch die Lösung der DGL geplottet, wie sie jetzt aussieht.
mit folgenden Werten:
P = 2000
A = 1,57
alpha = 200
c = 4180
Glaubt ihr das passt so?
| Beschreibung: |
|
Download |
| Dateiname: |
simulink_modell.PNG |
| Dateigröße: |
11.68 KB |
| Heruntergeladen: |
399 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
neu_simulink.PNG |
| Dateigröße: |
11.68 KB |
| Heruntergeladen: |
396 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 30.03.2014, 10:48
Titel:
|
|
Hallo,
wenn T sich zeitlich ändert, dann ist die Ableitung nicht 0, sondern eben dT/dt.
Grüße,
Harald
|
|
|
|
| technician82 |
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 31.03.14
|
|
|
|
Wohnort: Carinthia
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.04.2014, 19:24
Titel:
|
|
Was bedeutet der Konstantewert 20?
Ist das ein Temperaturunterschied von T - T0??
|
|
|
|
|
|
|
