Verfasst am: 25.02.2014, 10:18 Titel: Dichtebestimmung von Scatter3

Hey Leute,

ich bin Matlab Anfängerin und habe da ein kleines Problem.

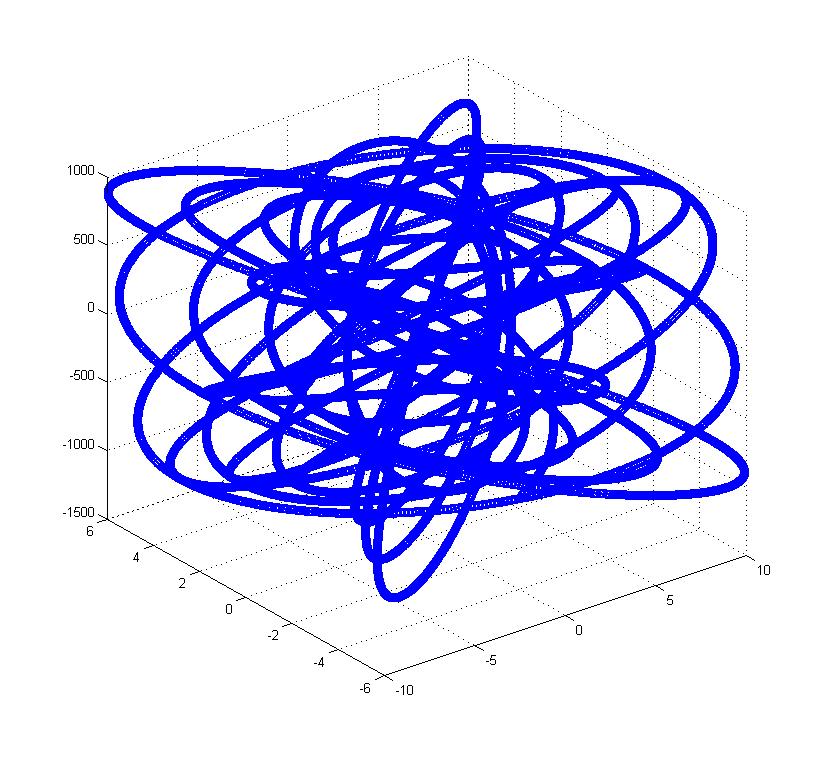

Ich habe eine Kurve (s.Bild) und möchte gerne die Menge an Punkten in meinem 3d-Raum sinnvoll bestimmen. Also die Dichte.
Da es sehr viele Werte sind habe ich mir gedacht ich unterteile den Raum in viele kleine Würfel und bestimme dann die Anzahl an Punkten pro Würfel.
Leider weiß ich nicht wie das funktioniert.
Ich habe auch schon überlegt ein Histogramm zu verwenden, jedoch weiß ich nicht wie ich das mit mehr als 2 Vektoren anstelle.
Ich hoffe jemand hat eine Idee.


Beschreibung:

Download

Dateiname:


Dateigröße:

112.64 KB

Heruntergeladen:

492 mal

gecko

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 25.02.14

	Wohnort: ---

	Version: ---

Verfasst am: 04.03.2014, 18:39 Titel:

Hat keiner eine Idee? Wie kann ich es denn schaffen, dass ich in einem hist3 auf der Z-Achse nicht die Häufigkeit sondern mir eine beliebige Anzahl von Werten aussuchen kann?

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 05.03.2014, 10:42 Titel:

Hallo,

deine Idee klingt doch ganz gut und nicht so schwierig umzusetzen. Was hast du denn bisher probiert und was hat nicht geklappt? Eine Implementierung mit notfalls 3 ineinandergeschachtelten for-Schleifen über den Raum ODER mit einer Schleife über die Daten und 3 find Befehlen für die 3 Raumrichtungen sollte doch eigentlich recht schnell zum Ziel führen.

Wie willst du das Ergebnis visualisieren? Eine Möglichkeit wäre beispielsweise in jedem der kleinen Würfel (eher Quader) einen Kreis zu plotten, die Größe oder die Farbe des Kreises kann dann die "Dichte" jedes einzelnen Würfels kodieren.

Also, woran scheitert es?

Viele Grüße,
Nras.

gecko

Themenstarter

Forum-Newbie


	Beiträge: 3

	Anmeldedatum: 25.02.14

	Wohnort: ---

	Version: ---

Verfasst am: 05.03.2014, 16:31 Titel:

Hi,

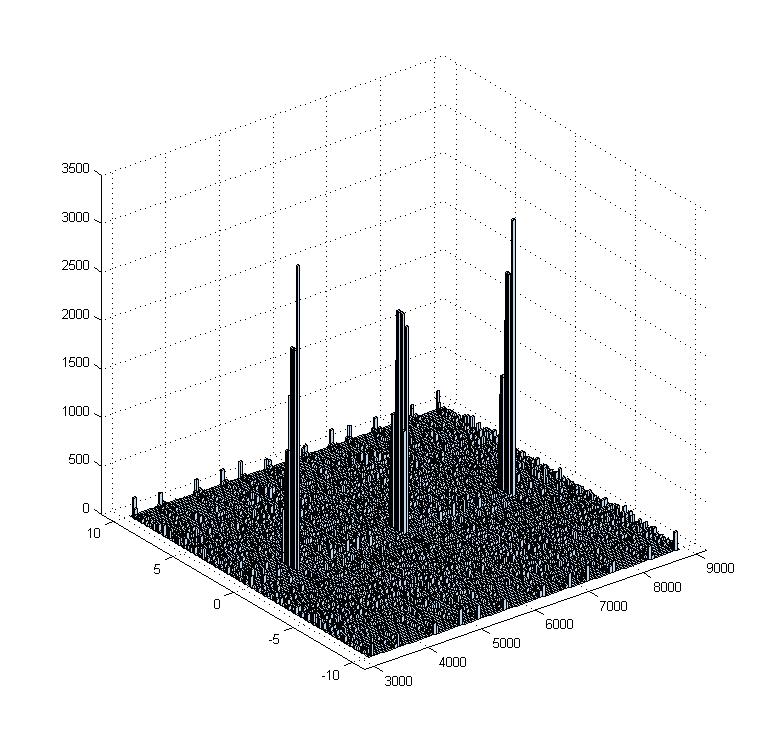

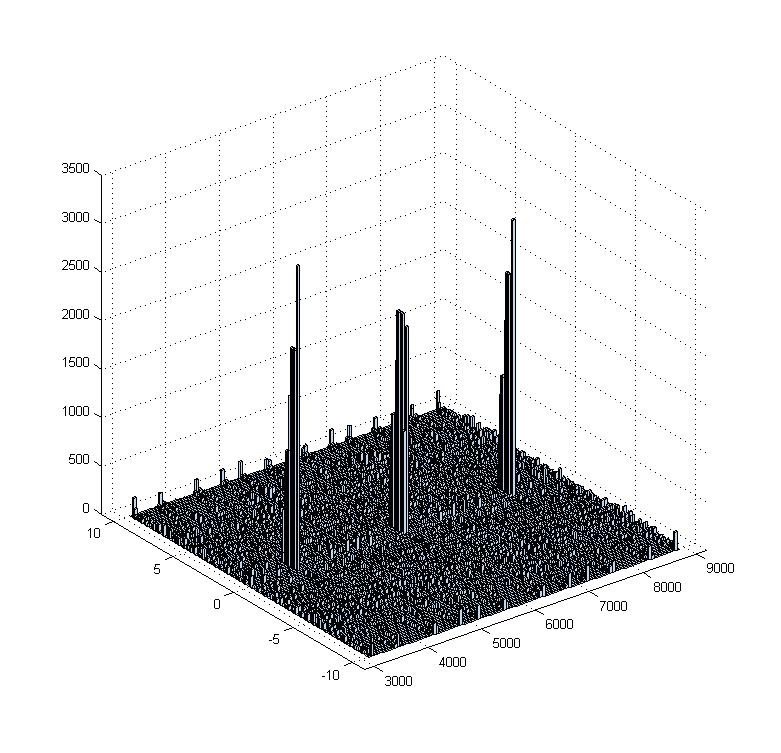

also ich habe bis jetzt einfach den hist3(X,bins) Befehl verwendet. Dabei wird X durch meine Kräfte in x-und y-Richtung beschrieben. Ich würde da auch noch meine Kräfte in z-Richtung mit reinnehmen können. Also so, dass auf der z-Achse nicht die Höhe der Bins aufgezeigt wird sondern die Kraft in z-Richtung. Die Größe der Bins kann ich mir dann ja mit bincounts ausgeben lassen.
Ich habe das mal angehangen, wie das jetzt bei mir aussieht.
Dein Vorschlag hört sich wirklich gut an. Da ich aber totale Anfängerin bin, habe ich keine eine wie so eine Schleife aussehen muss.


Beschreibung:

Download

Dateiname:


Dateigröße:

94.89 KB

Heruntergeladen:

448 mal

Nras

Forum-Meister


	Beiträge: 608

	Anmeldedatum: 21.02.12

	Wohnort: ---

	Version: 7.12.0.635 (R2011a)

Verfasst am: 05.03.2014, 17:06 Titel:

Hallo,

im eindimensionalen Fall kann man das schnell so hinschreiben.

Code:

x = randn(100,1);

% Bin definieren
nBins = 10; % Bin Anzahl
dx = (max(x)-min(x))/nBins; % Bin Breite
binCenters = min(x)+((0:nBins-1) + 0.5)*dx; % Mitte der nBins Bins
binUpperEdges = binCenters + 0.5*dx; % Obere Kante der Bins

freq = zeros(nBins,1);
for i = 1:length(x)
bin = find(x(i) <= binUpperEdges,1,'first');% passendes Bin finden
freq(bin) = freq(bin)+1; % dort ein Element zählen
end

Funktion ohne Link?

Das ist vermutlich nicht der eleganteste Weg, um hist() halbwegs nachzubauen, aber Du kannst das dann leicht auf 3 Dimensionen erweitern. Da brauchst du dann noch bins in y und z-Richtung, freq müsste eine 3D-Matrix werden und du brauchst noch 2 find-Befehle.

Danach musst du nur noch den Plot anpassen. Das lässt sich dann nicht mehr so darstellen. Du brauchst dann vermutlich entweder die Größe des Symbols, das du an die Stelle (x,y,z) in deinem 3D Raum plotten willst, oder die Farbe, um die Information über die gefundene Dichte noch hineinzugriegen. Hier geht das noch so:

Code:

figure
plot(x,ones(size(x)),'.')
hold on
bar(binCenters,freq/length(x))

Funktion ohne Link?

Viele Grüße,

Edit: Ich habe es dann doch mal gestestet: obiger Code liefert zumindest schon mal das gleiche, wie

Code:

[a,b] = hist(x,nBins)

Funktion ohne Link?

Das ist schon mal ein gutes Zeichen Smile

.

Edit2: Hier ist ein Video, wie man die Schleife über die vielen Datenpunkte sogar durch eine Schleife über die wenigen Bins ersetzen kann, sofern du da Lust zu verspürst. find() wird auch nicht benötigt und wird durch logische Abfragen und Indexing getauscht. Wenn du diese Operation also sehr oft ausführst, würde sich vielleicht ein Blick auf dieses Video lohnen.
http://blogs.mathworks.com/videos/2....._tid=Blog_Videos_Category

Nras.
