Differenzialgleichung MAtlab Blockschaltbild



Wowa

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.07.2016, 00:21     Titel: Differenzialgleichung MAtlab Blockschaltbild
  Antworten mit Zitat
Hallo miteinander,
ich studiere Maschinenbau und hänge seit Wochen an einer Aufgabe.
Die Differentialgleichung habe ich aufgestellt habe aber Probleme mit dem Blockschaltbild.
Ich habe die Ableitung von U_e(t) als Eingangssignal aber die Spannung soll an U_e(t).
Habe ich ein Fehler drin?

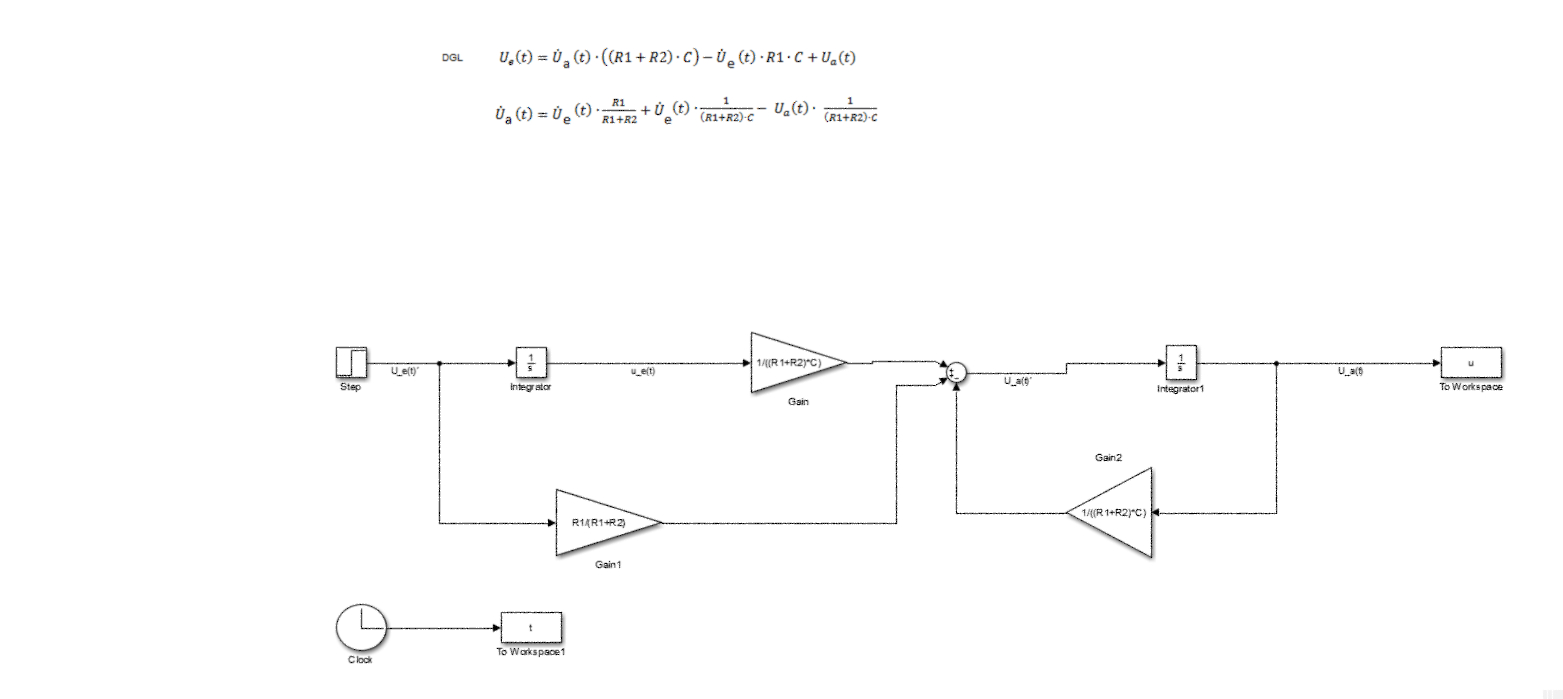

Ich lade mal das Blockschaltbild als Anhang hoch.
Ich bedanke mich schon mal für eure Hilfe.

 Beschreibung:

Download
 Dateiname:  Aufgabe.jpg
 Dateigröße:  91.84 KB
 Heruntergeladen:  656 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.484
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 24.07.2016, 11:00     Titel:
  Antworten mit Zitat
Hallo,

bist du dir bei den Gleichungen denn sicher?
Insbesondere dass sich bei der ersten u_e aus der Ableitung davon ergibt, wäre sehr ungewöhnlich. Falls das tatsächlich so sein soll, wäre der erste Schritt, die Gleichungen nach den Ableitungen aufzulösen.
Einen externen Eingang sehe ich bei diesem System nicht.

Grüße,
Harald
