Diverse GUI-Probleme


ichris6

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.04.2010, 11:15     Titel: Diverse GUI-Probleme
  Antworten mit Zitat
Hallo zusammen,
ich muss mich momentan mit MatLab befassen und stoße immer wieder auf Schwierigkeiten, die zum Teil gelöst sind und zum Anderen meine Nerven strapazieren. Vielleicht hat hier jemand eine Idee und kann mir helfen.

Eine kurze Einführung zu dem was ich mache:
Ich habe ein Messgerät aus dem ich Daten empfange, welche ich in einer Variablen speichere und plotte. Dafür hab ich mir mit den von Matlab zur Verfügung gestellten Komponenten eine GUI gebastelt. In dieser GUI ist ebenfalls eine Tabelle enthalten. Diese Tabelle soll mich den Messdaten gefüllt werden, die ich in der bereits erwähnten Variabel gespeichert habe.

Nun zu den Sachen die noch nicht realisiert sind:

1. Kann man den eigenlichen plot als png oder sonstiges Format speichern, ohne dass die ganze figure gesichert wird?

2. Wie bekomme ich den Zugriff auf meine gezeichnete Tabelle und wie kann ich darin Daten ausgeben

3. Wie kann ich die Daten aus der Tabelle (wenn die mal funktioniert) als csv oder xls Datei speichern?

Sollte jemand eine Idee haben dann bitte her damit.
Bedanke mich schon mal für die Mühe

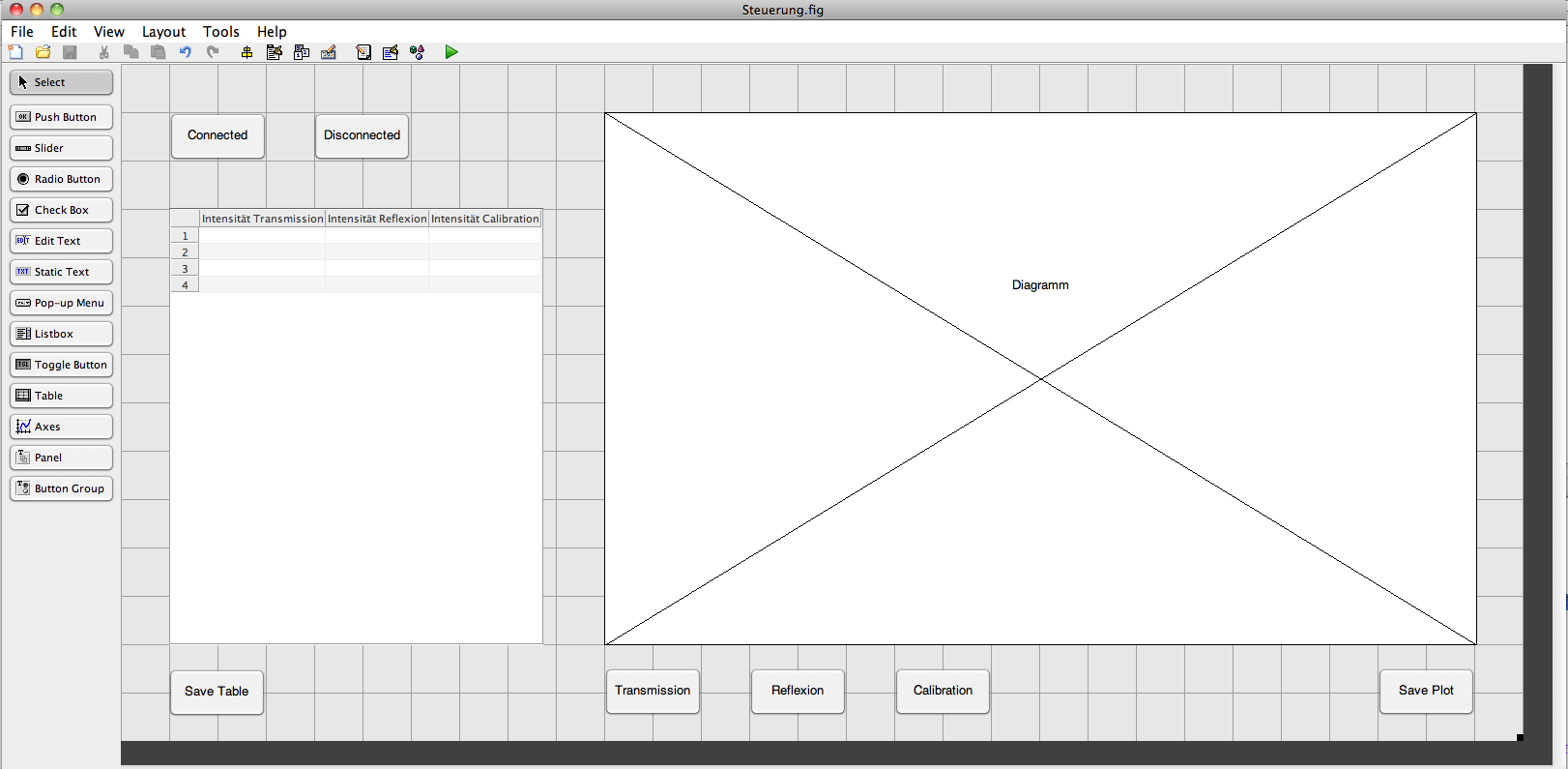

Bildschirmfoto 2010-04-12 um 12.13.32.png
 Beschreibung:
Das ist meine GUI

Download
 Dateiname:  Bildschirmfoto 2010-04-12 um 12.13.32.png
 Dateigröße:  86.82 KB
 Heruntergeladen:  533 mal


Titus
Forum-Meister

Forum-Meister

Beiträge: 871
Anmeldedatum: 19.07.07
Wohnort: Aachen
Version: ---
     Beitrag Verfasst am: 13.04.2010, 09:42     Titel:
  Antworten mit Zitat
Hallo,

zu 1): typischerweise mache ich folgendes dazu:
Code:
fig = figure('visible', 'off');
ax = copyobj(handles.Diagram, fig);
print(fig, '-dpng', 'output.png');



zu 3)
einen Knopf einfügen, und in dess Callback:
Code:
data = get(handles.hTabelle, 'Data');
filename=uiputfile('*.xls');
xslwrite(filename, data);


Beides aus dem Kopf, bitte ausprobieren/ändern, falls z.B. Variablen im Aufruf von Funktionen vertauscht ... Wink.
Titus
Private Nachricht senden Benutzer-Profile anzeigen

ichris6

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.04.2010, 07:09     Titel:
  Antworten mit Zitat
vielen Dank für die Hilfe.
Werde mal versuchen das umzusetzen Wink

ichris6

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.04.2010, 08:29     Titel:
  Antworten mit Zitat
Hab noch mal ne andere Frage.
Wie kann ich allgemein auf GUI-Elemente zugreifen, die kein Callback haben?
Die sind in der Figure erstellt aber ich weiss nicht wie ich diese ansprechen kann. Speziell geht es um Tabellen, Diagramme usw

Shin
Forum-Century

Forum-Century

Beiträge: 117
Anmeldedatum: 12.11.09
Wohnort: Karlsruhe
Version: ---
     Beitrag Verfasst am: 16.04.2010, 13:20     Titel:
  Antworten mit Zitat
ichris6 hat Folgendes geschrieben:
Hab noch mal ne andere Frage.
Wie kann ich allgemein auf GUI-Elemente zugreifen, die kein Callback haben?
Die sind in der Figure erstellt aber ich weiss nicht wie ich diese ansprechen kann. Speziell geht es um Tabellen, Diagramme usw


Genau das würde ich auch gerne wissen, da komm ich einfach nicht weiter. Müsste IN meinem GUI mithilfe eines Buttons ein Diagramm in einer Figure zugreifen und dort die Achsenbeschriftung ändern und das ohne einen extra button in figure.
