Titel: Drehmoment filtern -> Winkelbeschleunigung
|
 |
| |
 |
 |
Hallo liebes Forum,
dies ist mein erster Post hier. Vor 3 Monaten war ich noch ein ziemlicher Neuling in Simulink, mittlerweile habe ich mich aber durch Anstrengung ziemlich reingefuchst denke ich
Was wir nach wie vor aber ein rotes Tuch ist, ist die ganze Filtertechnologie.
Zu meinem konkreten Problem: Ich modelliere eine Drehstromsynchronmaschine, genauer gesagt zunächst die eine Hälfte eines Synchron-Synchron-Umformers.
Die Synchronmaschine wird nun mit vorgegebenen Strangspannungen und kurzgeschlossener Erregung asynchron hochgefahren (Dämpferwicklung ebenfalls vorhanden). Verwendet wird die Park Transformation in das d-q Koordinatensystem bezogen auf eine Achse -a- im Stator. Prinzipiell sehen meine Kurvenverläufe ganz gut aus.
Bei näherer Betrachtung stellt man fest, dass das bezogene Drehmoment scheinbar "pulsiert". Tut es auch, denn das ist genau das vom Rotor erzeugte Drehmoment, was die bezogene Achse -a- im Stator sieht. Die negative Halbwelle ist hierbei eigentlich auch ein positives Drehmoment. Damit kann man natürlich aber die Winkelbeschleunigung nach M/J = dw/ dt nicht berechnen, da die positiven und negativen Integrale sich nahezu aufheben und die Beschleunigung damit viel zu gering wird.

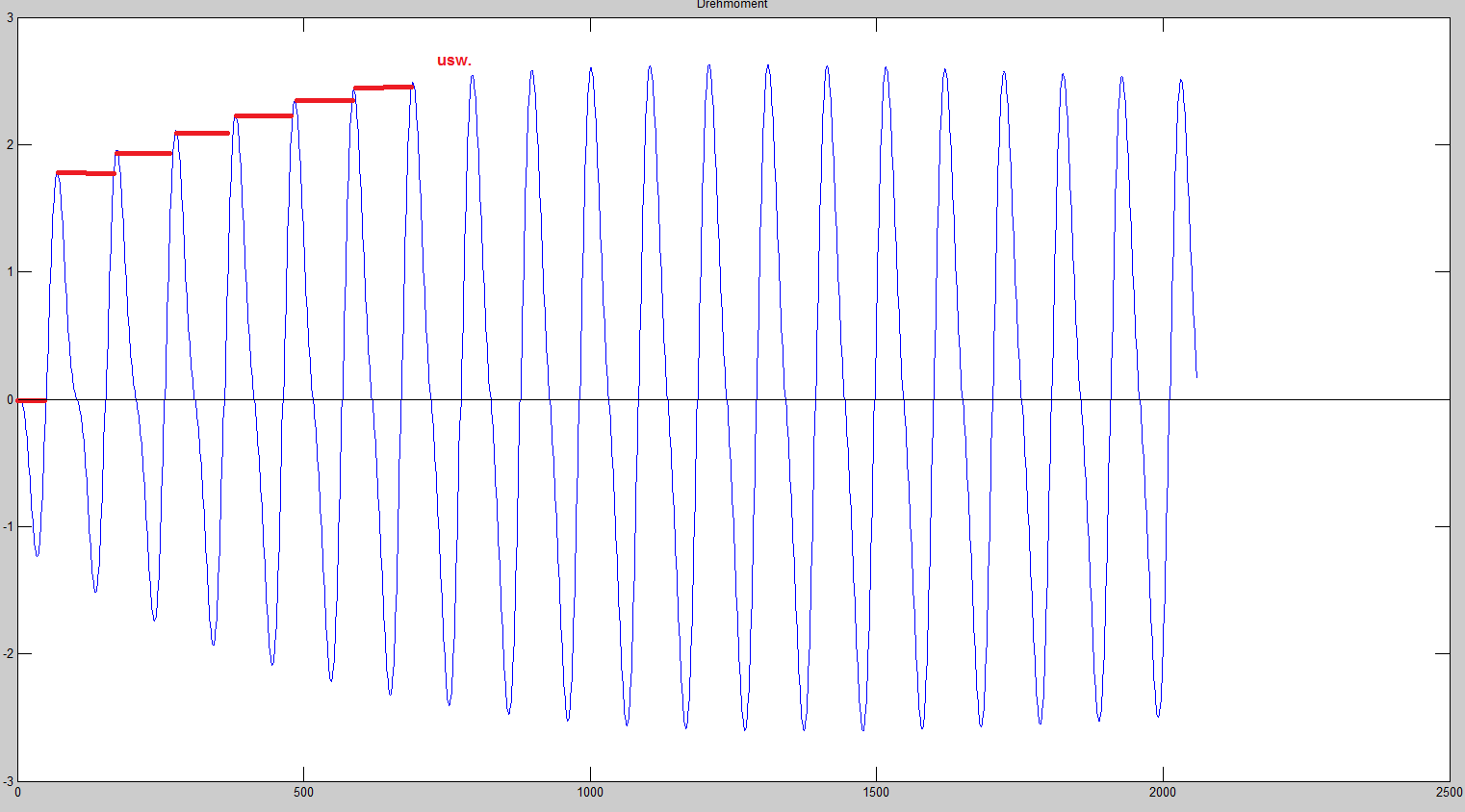

Kurzum, ich möchte die lokalen Maxima des Drehmoments bestimmen, und dann nach Möglichkeit interpolieren. Mir würde aber auch schon reichen, das letzte lokale Maximum zu kennen und dann diesen Wert als konstanten Wert für das Drehmoment zu nehmen, bis das nächste lokale Maximum kommt (siehe Grafik).
Ich denke, unter MATLAB würde ich das hinbekommen, dessen Funktion ich dann als "embedded Matlab-Function" einbinden könnte. Nur leider fehlen mir die ganzen Windows SDKs +Compiler etc., die ich mit meiner lahmen Verbindung hier auf dem Dorf nicht so einfach laden kann.
Die lokalen Maxima treten alle 0.01 Sekunden auf, haben also eine Frequenz von 100 Hz. Diese Signale müsst ich jetzt irgendwie Filtern und dann? Was auf keinen Fall auftreten darf, ist dieses Wellental zwischen zwei Maxima. Ich hab davon keine Ahnung und hoffe auf Hilfe von den Profis
LG, schmusehase
Edit: J ist das Trägheitsmoment und eine bekannte Konstante.
