Drehstrombrücke - Zwischenkreisspannungsregelung |
|
| Thrawn |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 14.04.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 30.04.2015, 11:04
Titel: Drehstrombrücke - Zwischenkreisspannungsregelung
|
 |
| |
 |
 |
Hallo
Ich habe in Simulink eine Drehstrombrücke realisiert und anschließend eine Stromregelung der Drehstrombrücke erstellt.
Parametriert wurden die Widerstände etc. mit einem Skript in Matlab.
Diese funktioniert soweit und habe sie in den Anhang eingefügt.
Nun mein Problem, es soll eine überlagerte Zwischenkreisspannungsregelung implementiert werden.
Hierbei steh ich ziemlich auf dem Schlauch.
Was ich weiß, ist dass die rechte Gleichspannungsquelle nun durch einen Kondensator mit Parallelwiderstand ersetzt werden soll und das eine Leistungsübertragung vom Netz zum Kondensator erfolgen soll.
Leistung im Kondesator wird mit W=0.5*C*U^2 und P =(dW)/(dt) berechnet.
Auf der Netzseite P=(Wurzel3)*Ueff*Ieff bzw
p(t) = u1(t)*i1(t)+u2(t)*i2(t)+u3(t)*i3(t)
Jedoch helfen mir diese Tipps nur bedingt weiter.
Hätte jmd eine Idee ?
Mfg Thrawn
| Beschreibung: |
|
Download |
| Dateiname: |
WerteDrehstrom.m |
| Dateigröße: |
205 Bytes |
| Heruntergeladen: |
462 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
DrehstrombrueckeStromregelungFertig.slx |
| Dateigröße: |
27.53 KB |
| Heruntergeladen: |
463 mal |
_________________
|
|
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 30.04.2015, 19:44
Titel:
|
|
|
Womit willst Du die Zwischenkreisspannung denn regeln? Also welche Bauteile möchtest/darfst Du verwenden?
|
|
|
|
| Thrawn |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 14.04.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.05.2015, 17:52
Titel:
|
|
Hallo,
Also verwenden darf ich alle die es in Simulink gibt. Welche ich verwenden möchte ?
Nun ich denke die Regelung dürfte wieder ähnlich zu der Stromregelung sein welche ich schon eingebaut habe, nur das im PI Regler nicht das Verfahren des Betragoptimums (BO) als Optmimierungskriterium verwendet wird sondern das Symmetrieoptimum (SO)
_________________
|
|
|
|
| Thrawn |
Themenstarter
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 14.04.15
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 04.05.2015, 13:36
Titel:
|
|
Hallo,

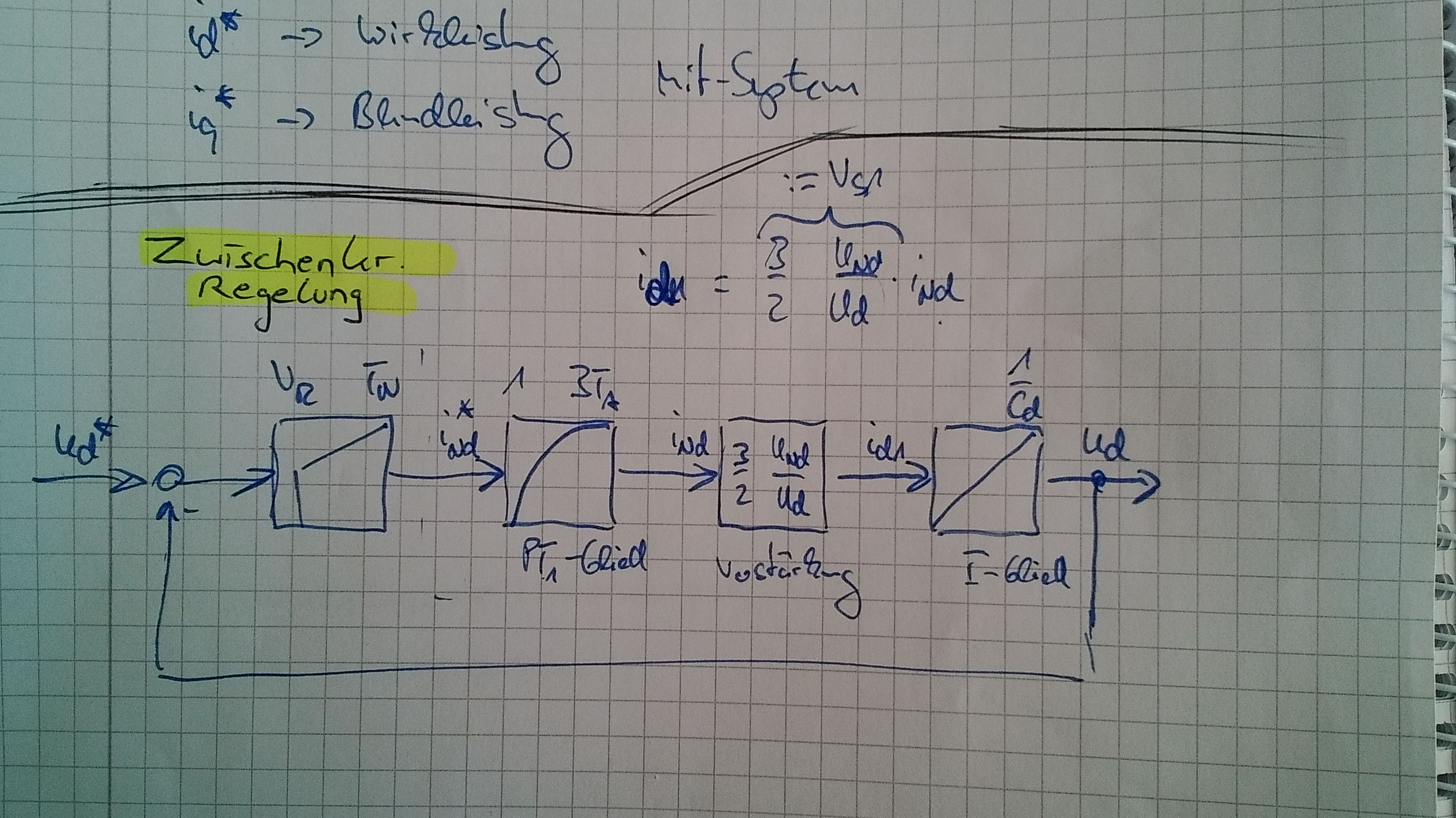

gibt neue Infos. Habe ein Bild eingefügt wie die Regelung aussehen soll.
Allerdings weiß ich noch nicht genau wo ich diese dann in Simulink in meine bisherige Drehstrombrücke einbauen soll.
| Beschreibung: |
|
Download |
| Dateiname: |
P_20150504_142724.jpg |
| Dateigröße: |
601.57 KB |
| Heruntergeladen: |
492 mal |
_________________
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 06.05.2015, 08:29
Titel:
|
|
Von Deinem I_d musst Du noch den Strom abziehen, der durch die Drehstrombrücke zur Last hin abfließt, weil U_d = 1/C * integral(summe aller ein- und ausfließender ströme).
Dann müsstest Du eigentlich schon fertig sein.
|
|
|
|
|
|
|
