Verfasst am: 07.02.2011, 13:54 Titel: DYNAMICALLY_SIZED PortWidth funktioniert nicht (mehr)

Hallo Forum,

ich habe hier ein kleines Problem:

Das Makro(?) "DYNAMICALLY_SIZED" in der Funktion "ssSetInputPortWidth" funktioniert von einer S-Funktion zur anderen nicht mehr.

Angefangen habe ich mir der S-Funktion "telegramm_recv": Diese hat 2 Eingangsports, wobei der erste Port die Breite "1" hat und der zweite Port eine beliebige Breite aufweisen kann/soll. Die Funktion funktioniert tadellos.

Aus dieser S-Funktion habe ich die S-Funktion "telegramm_latenz" entwickelt: Sie hat nur einen Port, und dieser ist auch beliebig breit belegbar.

Lasse ich dass Simulink-Modell nun laufen, erhalte ich eine Fehlermeldung:

Zitat:

Error in port widths or dimensions. Invalid dimension has been specified for input port 1 of block 'endausfuehrung/latenz'

Zitat:

Error in port widths or dimensions. Output port 1 of block 'endausfuehrung/X-Plane' is a one dimensional vector with 512 elements

Gebe ich die Port-Weite vordefiniert an (hier 512), läuft auch diese S-Funktion ohne Probleme.
Wähle ich bei einer "DYNAMICALLY_SIZED"-Port-Weite ein Eingangssignal, was der Ausgangs-Port-Weite (hier 32) entspricht, so läuft es auch ohne Probleme.
Wie wirkt sich die Ausgangs-Port-Weite auf die Eingangs-Port-Weite aus ??
Habe ich bei der Initialisierung des Blockes irgendwelche Einstellungen vergessen oder falsch eingestellt ?

Zitat:

#define S_FUNCTION_NAME telegramm_recv
#define S_FUNCTION_LEVEL 2

#include "simstruc.h"
#include "math.h"

/// ========== Function: mdlInitializeSizes ==========
static void mdlInitializeSizes(SimStruct *S) {
ssSetNumSFcnParams(S, 0);
if(ssGetNumSFcnParams(S) != ssGetSFcnParamsCount(S)) {
return;
}

if(!ssSetNumInputPorts(S, 2)) return;
ssSetInputPortWidth(S, 0, 1);
ssSetInputPortWidth(S, 1, DYNAMICALLY_SIZED);
ssSetInputPortDirectFeedThrough(S, 0, 1);
ssSetInputPortDirectFeedThrough(S, 1, 1);

if (!ssSetNumOutputPorts(S, 1)) return;
ssSetOutputPortWidth(S, 0, 1);

ssSetNumSampleTimes(S, 1);

ssSetOptions(S,
SS_OPTION_WORKS_WITH_CODE_REUSE |
SS_OPTION_EXCEPTION_FREE_CODE |
SS_OPTION_USE_TLC_WITH_ACCELERATOR);
}

Zitat:

#define S_FUNCTION_NAME telegramm_latenz
#define S_FUNCTION_LEVEL 2

#include "simstruc.h"
#include "math.h"

/// ========== Function: mdlInitializeSizes ==========
static void mdlInitializeSizes(SimStruct *S) {
ssSetNumSFcnParams(S, 0);
if(ssGetNumSFcnParams(S) != ssGetSFcnParamsCount(S)) {
return;
}

if(!ssSetNumInputPorts(S, 1)) return;
/// ssSetInputPortWidth(S, 0, DYNAMICALLY_SIZED);
ssSetInputPortWidth(S, 0, 512);
ssSetInputPortDirectFeedThrough(S, 0, 1);

if(!ssSetNumOutputPorts(S, 1)) return;
ssSetOutputPortWidth(S, 0, 32);

ssSetNumSampleTimes(S, 1);

ssSetOptions(S,
SS_OPTION_WORKS_WITH_CODE_REUSE |
SS_OPTION_EXCEPTION_FREE_CODE |
SS_OPTION_USE_TLC_WITH_ACCELERATOR);
}

Gruss André Smile

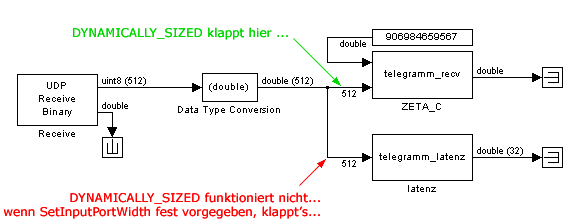

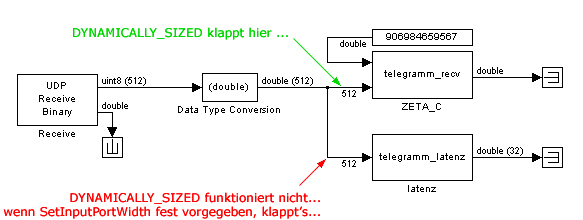

Beschreibung:

Sollte Lycos mal wieder spinnen, und kein Bild zu sehen sein ...

Download

Dateiname:


Dateigröße:

75.19 KB

Heruntergeladen:

804 mal

SimRookie

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 07.01.10

	Wohnort: ---

	Version: R2007b

Verfasst am: 08.02.2011, 08:46 Titel:

Hallo Andre,

leider sehe ich bei dir keine mdlSetInputPortWidth(), mdlSetOutputPortWidth() und mdlSetDefaultPort..() Funktionen. Sobald du ein Port als DYNAMICALLY_SIZED deklarierst müssen diese Funktionen benutzt werden. Dies kannst Du in der Hilfe von Matlab unter Write C Mex S-function oder so ähnlich nachlesen oder hier in Forum. Am besten aber schaue Dir die dyn_size.c S-Funktion aus den Examples von Simulink an.

Hoffe ich konnte Dir ein bisschen helfen.

Viel Erfolg und Gruß

SimRookie

Andre R.

Themenstarter

Forum-Anfänger


	Beiträge: 14

	Anmeldedatum: 07.02.11

	Wohnort: ---

	Version: R13

Verfasst am: 10.02.2011, 01:13 Titel: soweit erledigt!

Hallo
Problem ist soweit erledigt:

Code:

static void mdlInitializeSizes(SimStruct *S) {
ssSetNumSFcnParams(S, 0);
if(ssGetNumSFcnParams(S) != ssGetSFcnParamsCount(S)) {
return;
}
if(!ssSetNumInputPorts(S, 1)) return;
ssSetInputPortWidth(S, 0, DYNAMICALLY_SIZED);
ssSetInputPortDirectFeedThrough(S, 0, 1);

if(!ssSetNumOutputPorts(S, 1)) return;
ssSetOutputPortWidth(S, 0, 32);

ssSetNumSampleTimes(S, 1);

ssSetOptions(S,
SS_OPTION_WORKS_WITH_CODE_REUSE |
SS_OPTION_EXCEPTION_FREE_CODE |
SS_OPTION_USE_TLC_WITH_ACCELERATOR);
}

#if defined(MATLAB_MEX_FILE)

#define MDL_SET_INPUT_PORT_WIDTH

static void mdlSetInputPortWidth(SimStruct *S, int_T port, int_T inputPortWidth) {
if (inputPortWidth % 32 != 0) {
ssSetErrorStatus(S,"\nError: Input width must be a multiple of 32 !\nFehler: Eingangsport-Breite muss ein Vielfaches von 32 sein !");
return;
}
ssSetInputPortWidth(S,port,inputPortWidth);
}

#define MDL_SET_OUTPUT_PORT_WIDTH

static void mdlSetOutputPortWidth(SimStruct *S, int_T port, int_T outputPortWidth) {
ssSetOutputPortWidth(S,port,32);
}

#define MDL_SET_WORK_WIDTHS

static void mdlSetWorkWidths(SimStruct *S) {
ssSetNumRWork(S, ssGetOutputPortWidth(S,0));
}

#endif

Funktion ohne Link?

Aber das wäre die der Code für die S-Funktion "telegramm_latenz" :
Nur ein Eingangsport, und dieser ist DYNAMICALLY_SIZED.

Wie sähe der Code für die S-Funktion "telegramm_recv" aus ? Also einer S-Funktion mit 2 Eingangsports: einem mit festgelegter Breite und einem mit DYNAMICALLY_SIZED.

Oder genauer: Die Funktionen mdlSetIn/OutputPortWidth() nutzen ja garnicht die Durchnummerierung der Ports 0,1,2,... sondern hier wurde einfach nur "port" geschrieben...

mdlSetInputPortWidth : ssSetInputPortWidth(S,port,inputPortWidth);
mdlSetOutPortWidth : ssSetOutputPortWidth(S,port,32);

Auch die Fehlerabfrage "inputPortWidth" erfolgt ohne Angabe der Port Nummer! Wie sage ich ihm, dass nur der zweite Port DYNAMICALLY_SIZED ist ??

Nur rein interessehalber Smile

Gruß André
