Effekt bei einem hydraulik Zylinder nicht nachvollziehbar |
|
| theshadyanswer |
Forum-Anfänger
|
 |
Beiträge: 11
|
|
|
|
Anmeldedatum: 29.03.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 20.06.2012, 17:08
Titel: Effekt bei einem hydraulik Zylinder nicht nachvollziehbar
|
 |
| |
 |
 |
Hallo Leute,

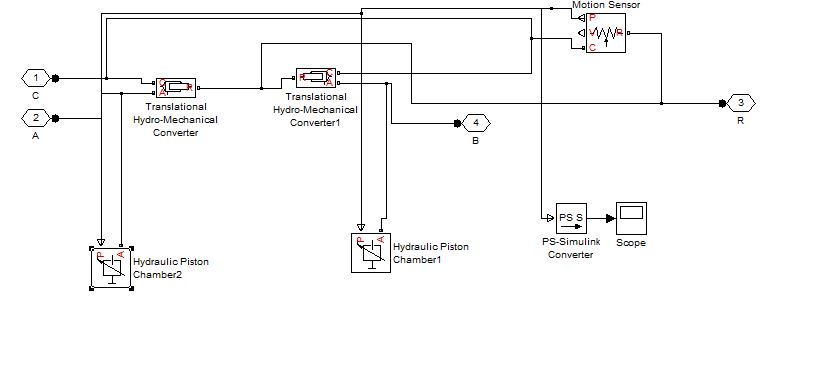

habe momentan ein Problem beim nachvollziehen der Bewegen meines modellierten Zylinders siehe Bild "Übersicht_Zylinder".
Sobald ich nur minimal ungleiche Querschnitte bei den beiden Translational Hydro-Mechanical Converter eingebe, fährt der Zylinder beim Rückweg ( 0mm bis -500mm) mit einer ganz anderen Geschwindigkeit als bei dem Hinweg (-500mm bis 0 mm). Bei genau gleichen Querschnitten ist der Rückweg = Hinweg.
Ein Hydraulikzylinder hat ja durch die Kolbenstange unterschiedliche Querschnitte deshalb will ich keine gleichen Querschnitte eingeben!
Hat jemand eine Idee warum dieser komische Effekt auftritt?
| Beschreibung: |
|
Download |
| Dateiname: |
bersicht_zylinder.JPG |
| Dateigröße: |
34.56 KB |
| Heruntergeladen: |
502 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

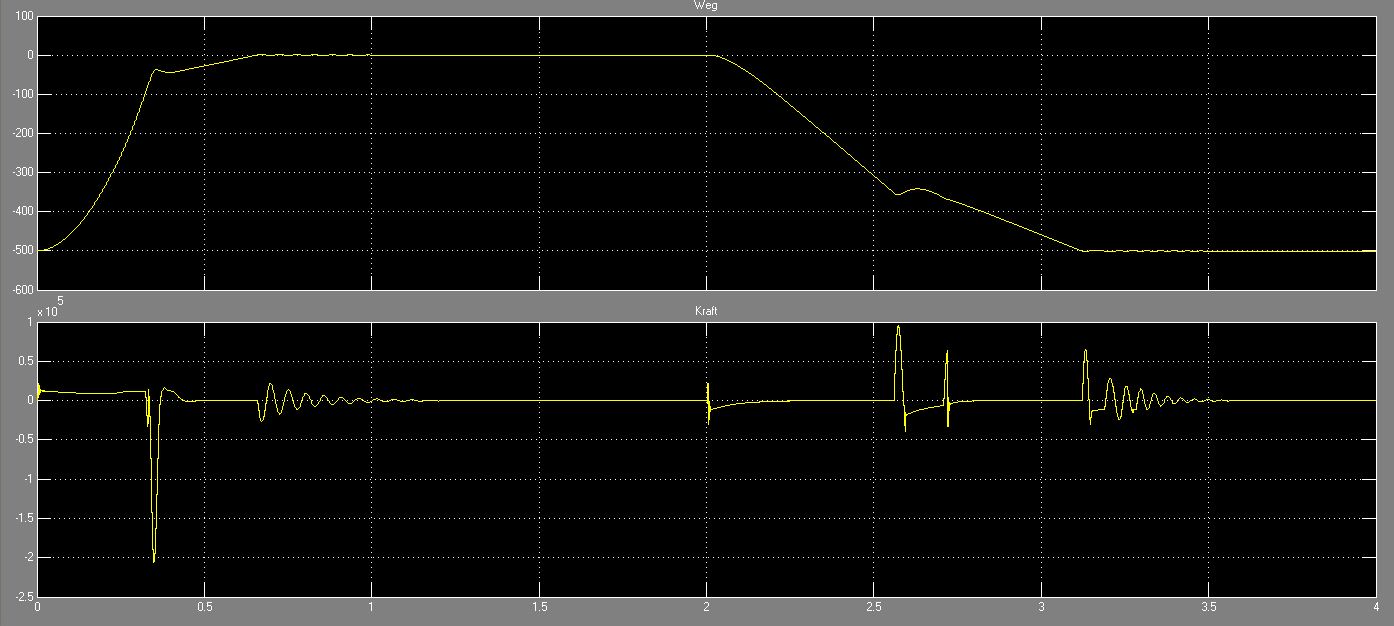

fahrbewegung_bei_gleichen_QUerschnitten.JPG |
| Dateigröße: |
118.46 KB |
| Heruntergeladen: |
505 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

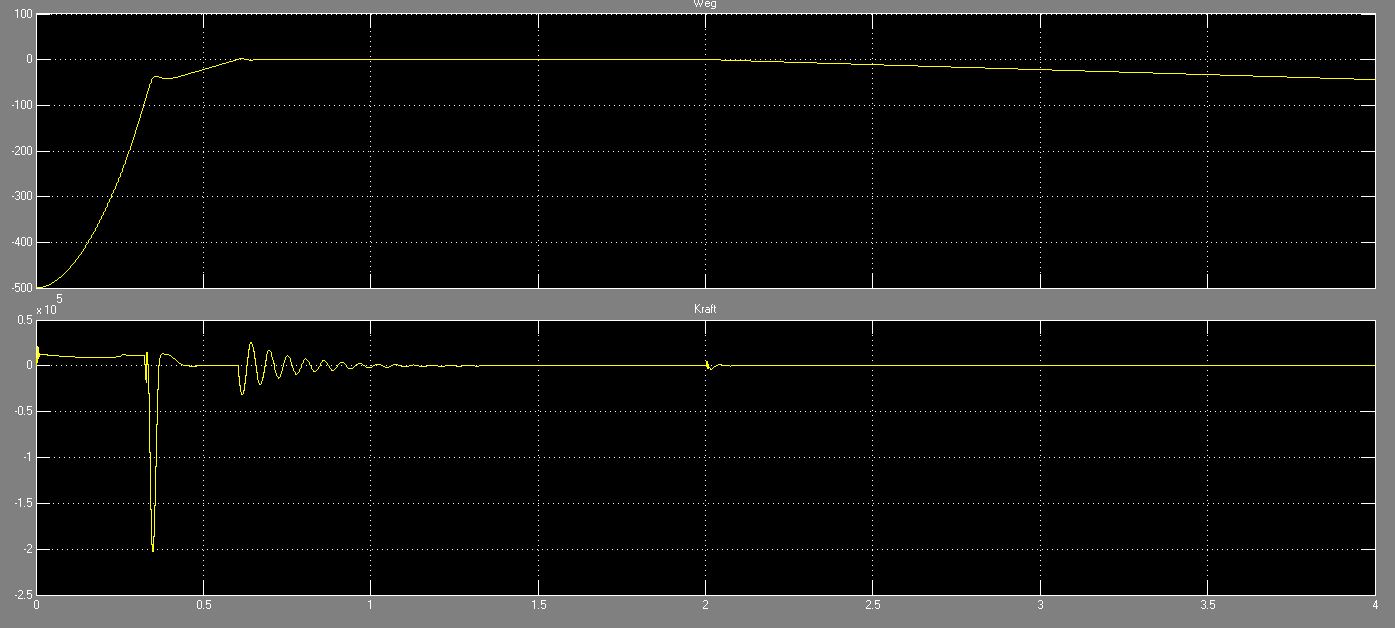

fahrbewegung_bei_ungleichen_Querschnitten.JPG |
| Dateigröße: |
106.83 KB |
| Heruntergeladen: |
506 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

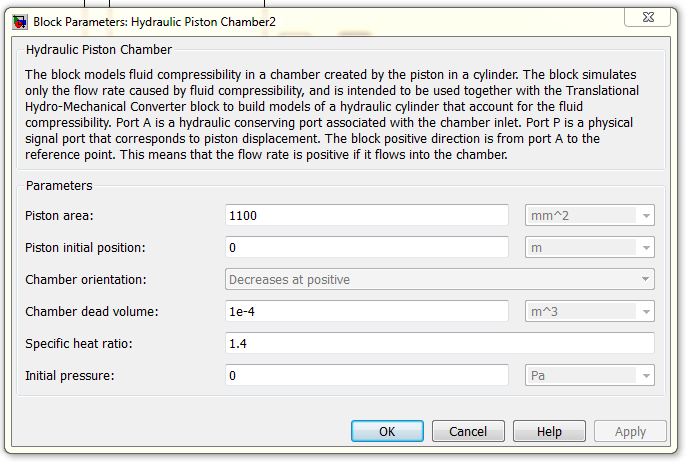

EInstellung_piston_chamer2.JPG |
| Dateigröße: |
73.19 KB |
| Heruntergeladen: |
519 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

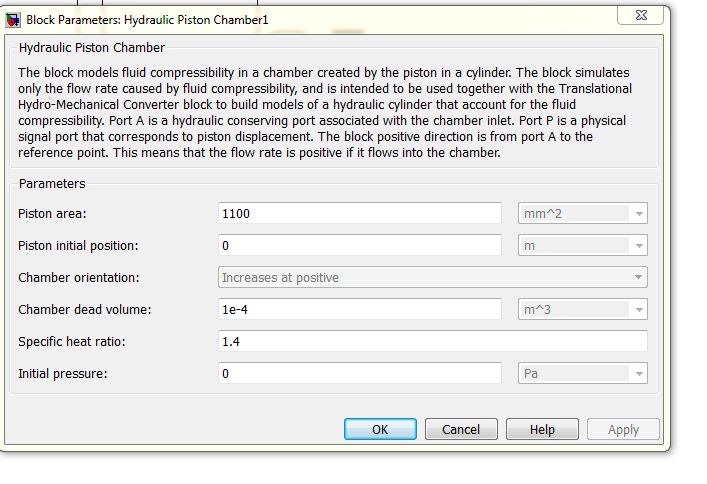

EInstellung_piston_chamber1.JPG |
| Dateigröße: |
80.22 KB |
| Heruntergeladen: |
523 mal |
|
|
|
|
|
|
|
|
|
