Titel: Ein/Ausgabe eines einfachen Signal
|
 |
Hi,

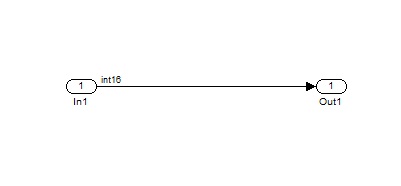

ich möchte wie im Anhang erklärt, am Eingang eine Spannung anlegen und diese am Ausgang wieder ausgeben. Jedoch erkenne ich am Oszilloskop nichts.. was mache ich falsch?
| Beschreibung: |
|
Download |
| Dateiname: |
test.jpg |
| Dateigröße: |
4.86 KB |
| Heruntergeladen: |
616 mal |
|
|
|
|
|
|
| Andreas Goser |
Forum-Meister
|
|
Beiträge: 3.654
|
|
|
|
Anmeldedatum: 04.12.08
|
|
|
|
Wohnort: Ismaning
|
|
|
|
Version: 1.0
|
|
|
|
|
|
|
Verfasst am: 10.02.2010, 22:13
Titel:
|
|
Da gibt es ungefähr 10 Möglichkeiten. Das Modell hilft, der Screenhot nix.
Andreas
|
|
|
|
| dany2k3k |
Forum-Fortgeschrittener
|
|
Beiträge: 66
|
|
|
|
Anmeldedatum: 01.02.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.02.2010, 00:51
Titel:
|
|
schließe mich da an ...
bitte gib doch mal das modell,oder den scrennshot des models
lg
daniel
|
|
|
|
| Holziii |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 14.02.2010, 18:10
Titel:
|
|
werde am Dienstag das Modell hochladen.. jedoch habe ich nix daran geändert. Keine großen Einstellungen gemacht, daher macht das Modell keinen Unterschied zu dem Screenshot..
@Dany.. den screenshot findest du oben
|
|
|
|
| dany2k3k |
Forum-Fortgeschrittener
|
|
Beiträge: 66
|
|
|
|
Anmeldedatum: 01.02.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.02.2010, 01:23
Titel:
|
|
irgendwas fehlt da doch
da müssen ad/da wandler sein,oder sonst irgendwas
der screenshot an sich ergibt ja leider überhaupt keinen sinn
poste das ganze modell doch bitte
|
|
|
|
| Arne |
Forum-Newbie
|
|
Beiträge: 3
|
|
|
|
Anmeldedatum: 13.02.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.02.2010, 09:39
Titel:
|
|
Ich glaube aus dem Text erlesen zu haben dass die ein und ausgänge dein ganzes Modell sind, richtig?
Um eine "Spannung" anzulegen und auf einen Scope anzeigen zu lassen brauchst du erstmal eine "Spannungsquelle", dazu könntest du zum einen einen Konstanten Block(im SimulinkBrowser unter Sourcss) nehmen, der könnte dir z.b. 5V DC ausgeben, um eine AC Spannung auszugeben brauchst du schon einen Sinus/Funktionsgenerator,
Die Ausgabe erfolgt dann z.B. über ein Scope (unter Sinks im Browser zu finden). Wichtig ist aber, dass das hier nur zahlen sind, keine Spannungen!
aussehen könnte das z.B. so:
Wenn du viel Elektrotechnik simulieren möchtest empfehle ich dir die Toolbox Simpowersystems.
Ich hoffe ich konnte helfen.
|
|
|
|
| Holziii |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.02.2010, 14:21
Titel:
|
|
danke für die gut erklärenden Antworten..
was genau ich versuche, ist ehrlich gesagt ganz einfach. Jedoch habe ich noch Probleme bei der Realisierung. Ich arbeite mit TwinCAT 3 die Simulink Anbindung besitzt.. sprich aus Simulink kann ich C-Code generieren lassen, der in TwinCAT 3 verwendet werden kann und über EtherCAT bestimmte Klemmen anspricht..
Jetzt möchte ich ganz einfach mit meinem Netzteil auf den "IN" Port eine DC Spannung geben und diese sollte am Ausgang sichtbar werden.. die Verbindungen in TwinCAT 3 sind einfach zu handhaben..
Was ich letztendlich erreichen möchte ist, dass ich die Amplitude/Frequenz einer Sinusspanung von aussen mittels Netzteil beeinflussen möchte.. Das Modell werde ich nochmal nachliefern Es herrscht hier momentan Karneval bei uns!!
|
|
|
|
| Holzi |
Forum-Anfänger
|
|
Beiträge: 23
|
|
|
|
Anmeldedatum: 10.02.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.02.2010, 10:17
Titel:
|
|
ich habe es hinbekommen die Amplitude zu ändern!!
Hier ein kleines Modell im Anhang.. jetzt habe ich vor die Frequenz variable zu machen! Habt ihr da einen Tipp?
| Beschreibung: |
|
Download |
| Dateiname: |
example2.mdl |
| Dateigröße: |
31.23 KB |
| Heruntergeladen: |
599 mal |
|
|
|
|
|
|
|
